ATAŞAŢI ROATA DIN FAŢĂ LA DISPOZITIVUL
DE TUNS IARBA
1. Cu ajutorul şurubului cu guler, a şaibei şi a contrapiuliţei
din trusa de componente, ataşaţi roata din faţă la dispozitiv
conform indicaţiilor. Strângeţi ferm.
MONTAREA DISPOZITIVULUI ŞI A CURELEI DE
TRANSMISIE
Asiguraţi-vă că vehiculul se afl ă pe teren drept şi activaţi
frâna de mână.
1. Coborâţi pârghia ridicătoare adiacentă în poziţia cea mai
joasă.
ATENŢIE: Pârghia ridicătoare este dotată cu arc. Apucaţi
ferm pârghia ridicătoare, coborâţi-o cu grijă şi fi xaţi-o în
poziţia cea mai joasă.
2. Rotiţi volanul spre stânga la maxim şi poziţionaţi dispo-
zitivul în partea dreaptă a vehiculului, cu defl ectorul în
dreapta.

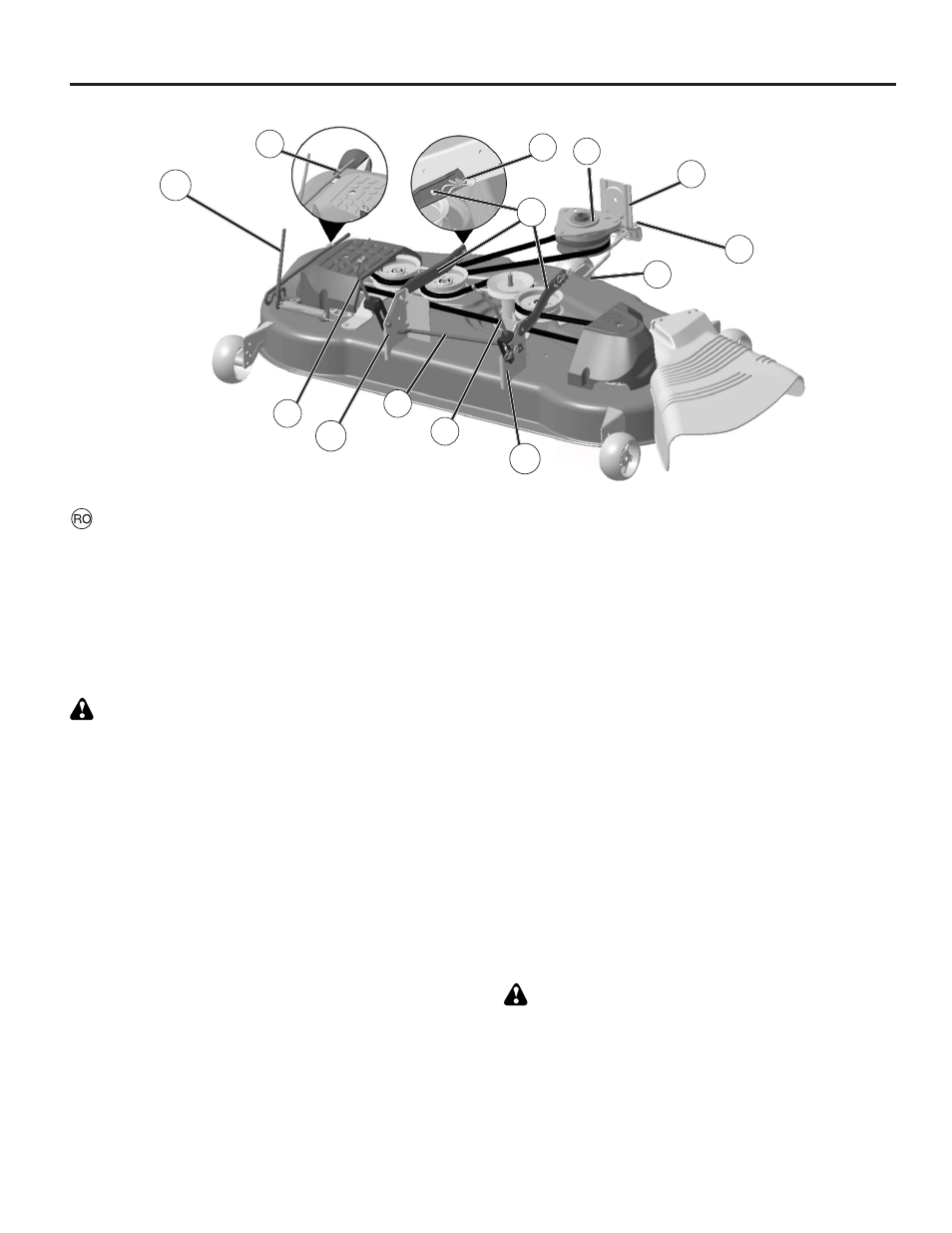

3. Înlăturaţi banda din plastic care leagă cureaua, montaţi-o şi
asiguraţi-vă ca aceasta să fi e introdusă corect în şanţurile
fi ecărei roţi de transmisie ale dispozitivului.
NOTĂ: Înainte de a poziţiona dispozitivul sub vehicul, asigu-
raţi-vă că braţele laterale de suspensie (A) ale acestuia sunt
îndreptate înainte.
4. Poziţionaţi dispozitivul sub centrul vehiculului.
5. PRIMA
DATĂ MONTAŢI BARA STABILIZATOARE.
- Din partea dreaptă a dispozitivului, introduceţi bara
stabilizatoare (S) în gaura din suportul transmisiei
(T).
- Rotiţi bara înspre dumneavoastră şi introduceţi ce-
lălalt capăt al barei în gaura din suportul anterior al
dispozitivului (D). Deplasaţi dispozitivul astfel încât
să puteţi introduce bara.
- Fixaţi bara cu ajutorul şaibei şi al arcului de siguranţă
conform indicaţiilor.
6. ATAŞAŢI BRAŢELE LATERALE DE SUSPENSIE ALE
DISPOZITIVULUI DE ŞASIU- Poziţionaţi gaura din braţul
de suspensie (A) pe bolţul (B) din partea exterioară a
şasiului vehiculului şi fi xaţi-o cu ajutorul şaibei şi al arcului
mare de siguranţă.
7. Repetaţi operaţia pentru partea opusă a vehiculului.
8. ATAŞAŢI CUPLAJELE POSTERIOARE DE RIDICARE-
Ridicaţi partea posterioară a dispozitivului şi poziţionaţi
fanta din cuplajul de ridicare (C) pe bolţul de pe suportul
posterior al dispozitivului (D) şi fi xaţi-l cu ajutorul şaibei
şi al arcului mare de siguranţă.
9. Repetaţi operaţia pentru partea opusă a vehiculului.
10. Rotiţi volanul astfel încât să îndreptaţi roţile.
11. ATAŞAŢI CUPLAJUL ANTERIOR- Începeţi din parte stân-
gă a vehiculului. Introduceţi un capăt al tijei cuplajului (E)
prin gaura din suportul anterior de suspensie al vehiculului
(F) şi fi xaţi-l cu ajutorul arcului mare de siguranţă (G) prin
gaura din cuplajul afl at în spatele suportului.
12. Introduceţi celălalt capăt al cuplajului anterior (E) prin
gaura din suportul anterior al dispozitivului (H) şi fi xaţi-l
cu ajutorul şaibei şi al arcului mic de blocare (J).
13. Desprindeţi bara de tensiune a curelei (K) de suportul de
blocare (L).
14. Montaţi cureaua pe tamburul de ambreiaj (M).
IMPORTANT: Verifi caţi cureaua şi asiguraţi-vă că este
introdusă corect în şanţurile fi ecărei roţi de transmisie ale
dispozitivului.
15. Fixaţi bara de tensiune a curelei (K) cu ajutorul suportului
de blocare (L).
ATENŢIE: Bara de tensiune a curelei este dotată cu arc.
Apucaţi ferm bara şi fi xaţi-o cu grijă.
16. Ridicaţi pârghia ridicătoare adiacentă în poziţia cea mai
elevată.
17. Înainte de a porni dispozitivul de tuns iarba, faceţi regla-
jele necesare, conform indicaţiilor din această secţiune
a manualului.
