ПРИСОЕДИНИТЕ ПЕРЕДНЕЕ КОЛЕСО К КОСИЛКЕ
1. Присоедините переднее колесо к косилке как показано,
используя болт с буртиком, шайбу и стопорную гайку
из сумки с запчастями. Плотно затяните.
УСТАНОВИТЕ КОСИЛКУ И ПРИВОДНОЙ РЕМЕНЬ
Убедитесь, что трактор стоит на горизонтальной
поверхности, и затяните стояночный тормоз..
1. Опустите рычаг управления навесным устройством в
крайнее нижнее положение.
ВНИМАНИЕ: Рычаг управления подпружинен. Плот-
но охватите рычаг рукой, медленно опустите его и
переведите в крайнее нижнее положение.
2. Поверните подруливающее колесо влево до отказа
и установите косилку с правой стороны трактора так,
чтобы отражательный щиток располагался справа.
3. Освободите ремень от пластикового хомутика и
наденьте ремень на шкив так, чтобы он правильно
расположился в канавках шкива.
ВНИМАНИЕ: Прежде чем установить косилку под
трактором, убедитесь, что боковые рычаги подвески
косилки (А) направлены вперёд.
4. Перемещайте косилку под трактор, пока она не уста-
новится по центру трактора.
5. СНАЧАЛА УСТАНОВИТЕ ШТАНГУ ПОПЕРЕЧНОГО
СТАБИЛИЗАТОРА.
- Вставьте штангу поперечного стабилизатора (S) в
отверстие кронштейна трансмиссии (Т) с правой
стороны косилки.
- Поверните штангу на себя и вставьте её другой
конец в отверстие заднего кронштейна косилки
(D). Если необходимо, поверните косилку, чтобы
вставить штангу.
- Закрепите, используя шайбу и малую стопорную
пружину, как показано.

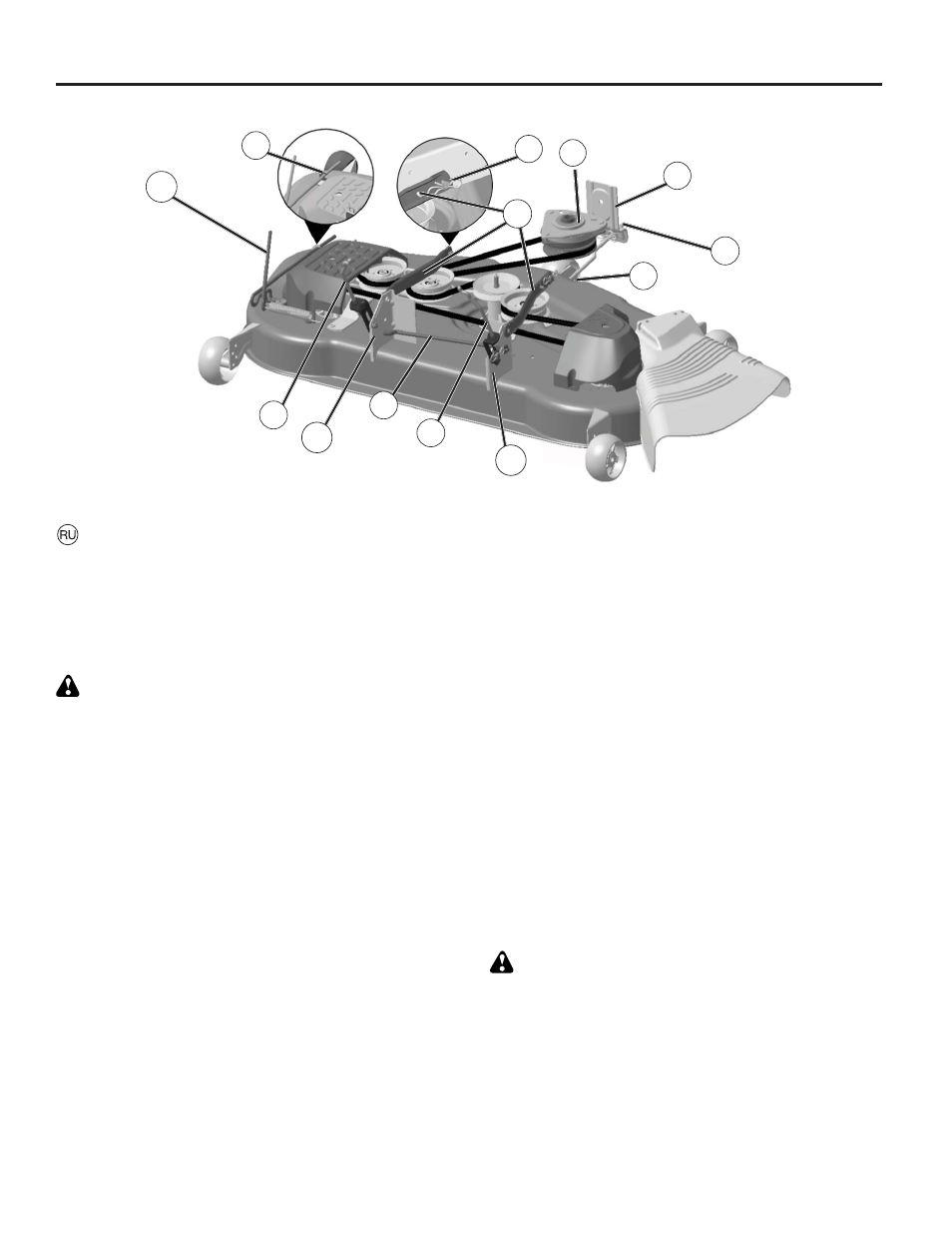

6. ПРИСОЕДИНИТЕ БОКОВЫЕ РЫЧАГИ ПОДВЕСКИ
КОСИЛКИ К ШАССИ - Введите стержень (В) с внешней
стороны шасси трактора в отверстие рычага (А) и
закрепите, используя шайбу и большую стопорную
пружину.
7. Повторите операцию с противоположной стороны
трактора.
8. ПРИСОЕДИНИТЕ ЗАДНИЕ ТЯГИ – Поднимите задний
угол косилки, совместите вырез в узле тяги (С) со
штифтом заднего кронштейна косилки (D), и закрепите,
используя шайбу и большую стопорную пружину
9. Повторите операцию с противоположной стороны
трактора.
10. Поворачивая подруливающее колесо, установите
основные колёса прямо.
11.ПРИСОЕДИНИТЕ ПЕРЕДНЮЮ ТЯГУ – Работайте с
левой стороны трактора. Введите конец штифта в узле
тяги (Е) в переднее отверстие кронштейна передней
подвески трактора (F) и закрепите, используя боль-
шую стопорную пружину (G), через отверстие в тяге,
расположенное за кронштейном.
12. Введите другой конец передней тяги (Е) в отверстие
переднего кронштейна косилки (Н) и закрепите, ис-
пользуя шайбу и малую стопорную пружину (J).
13. Отсоедините штифт натяжения ремня (К) от крон-
штейна фиксатора (L).
14. Наденьте ремень на шкив сцепления (M).
ЭТО ВАЖНО: Убедитесь в правильном положении ремня
в канавках шкива.
15. Соедините штифт натяжения ремня (K) с кронштейном
фиксатора (L).
ВНИМАНИЕ: Штифт натяжения ремня подпружинен.
Крепко удерживая штифт рукой, плавно подведите его к
кронштейну фиксатора.
16. Поднимите рычаг управления навесным устройством
в крайнее верхнее положение.
17. При необходимости настройте копирующие колёса
перед работой как показано в данном разделе на-
стоящей инструкции.
