25
2
UZSTĀDIET PRIEKŠĒJO RITENI ZĀLES
PĻĀVĒJAM
1. Izmantojot pleca bultskrūvi, starpliku un kontruzgriezni
no detaļu komplekta, uzmontējiet priekšējo riteni zāles
pļāvējam, kā norādīts. Pievelciet stingri.

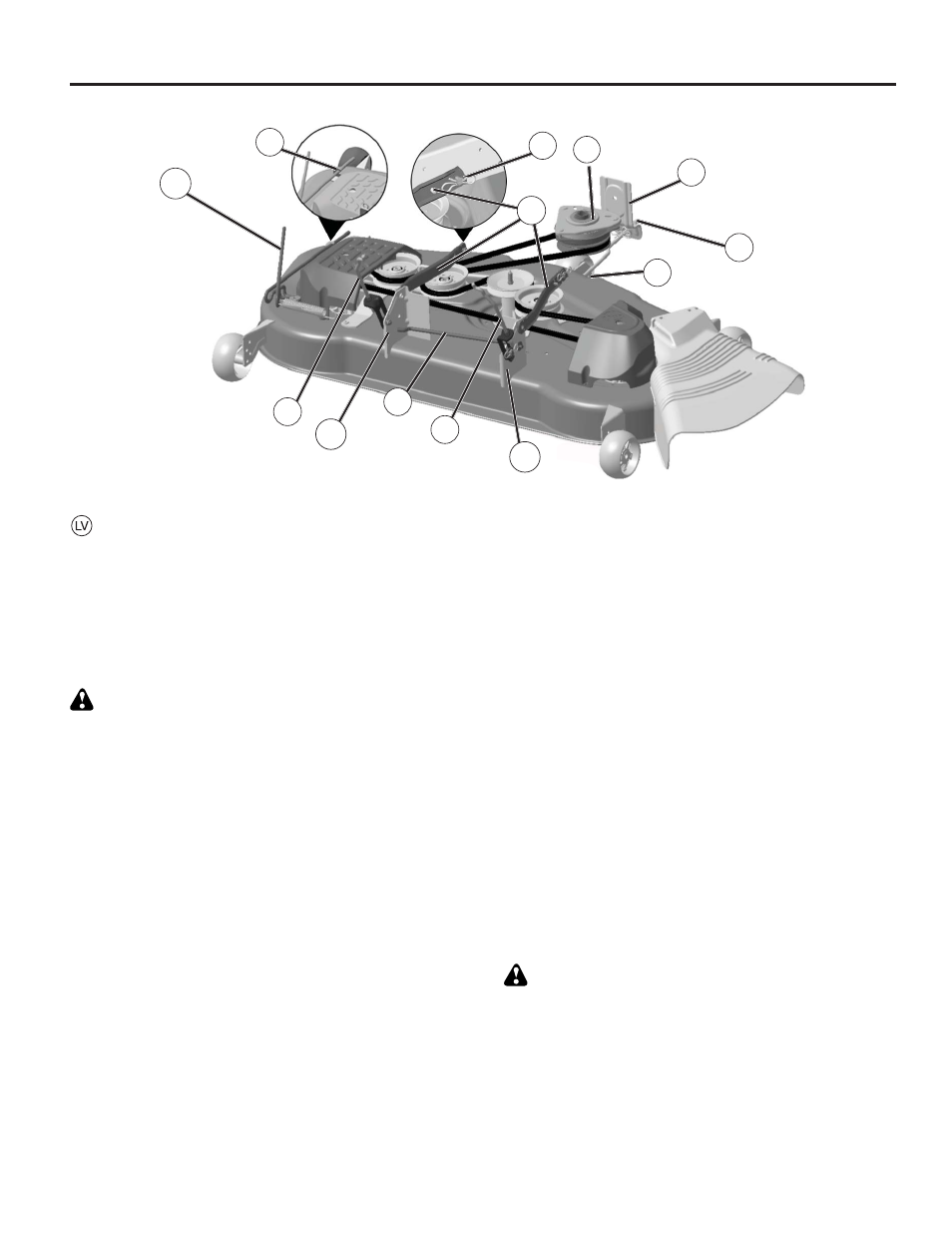

UZSTĀDIET ZĀLES PĻĀVĒJU UN DZENSIKSNU
Pārliecinieties, vai traktors atrodas uz līdzenas virsmas un
nostipriniet stāvbremzes.
1. Zemāko palīgierīces pacēlāja sviru novietojiet tā zemākajā
pozīcijā.
BRĪDINĀJUMS: Pacēlāja svira ir ar atsperi. Cieši satveriet
pacēlāja sviru, lēni to velciet uz leju un nostipriniet to tās
zemākajā pozīcijā.
2. Pagrieziet
stūres ratu uz kreiso pusi, cik tālu tas iespējams
un novietojiet zāles pļāvēju traktora labajā pusē ar
atstarojošo vairogu uz labo pusi.
3. Pārlieciet plastmasas savienojuma drošības jostu,
pārnesiet siksnu uz priekšu un pārbaudiet, vai siksna
pareizi rotē pa visām zāles pļāvēja trīša gropēm.
PIEZĪME: Pārliecinieties, vai dzinēja sāna amortizācijas balsti
(A) ir pavērsti uz priekšu, pirms zāles pļāvēja paslidināšanas
zem traktora.
4. Pastumjiet
zāles pļāvēju zem traktora, līdz tas atrodas
traktora centrā.
5. VISPIRMS UZSTĀDIET PRET-APGĀŠANĀS STIENI.
- No zāles pļāvēja labās puses ievietojiet pret-
apgāšanās stieni (S) transmisijas aptveres (T)
caurumā.
- Pagrieziet stieni pret sevi un ievietojiet tā otru galu
zāles pļāvēja aizmugurējās aptveres caurumā
(D). Pagrieziet zāles pļāvēju tā, lai varētu ievietot
stienīti.
- Nostipriniet ar starpliku un mazu savilcējatsperi, kā
tas norādīts.
6. NOSTIPRINIET ZĀLES PĻĀVĒJA SĀNA PIEKARES BAL-
STUS PIE ŠASIJAS – Novietojiet caurumu uz balsta (A)
virs tapas (B) uz traktora šasijas ārpuses un nostipriniet
ar starpliku un lielu savilcējatsperi.
7. Šo pašu darbību veiciet arī traktora otrajā pusē.
8. UZSTĀDIET AIZMUGURĒJO PACĒLĀJA ĶĒDES –
Paceliet zāles pļāvēja aizmugurējo stūri un nostipriniet
ķēdi gropē (C) virs tapas uz zāles pļāvēja aizmugurējās
aptveres (D) un nostipriniet ar starpliku un lielu
savilcējatsperi.
9. Šo pašu darbību veiciet arī traktora otrajā pusē.
10. Pagrieziet stūres ratu tā, lai riteņi būtu novietoti virzienā
uz priekšu.
11. UZSTĀDIET PRIEKŠĒJO ĶĒDI – Darbojieties traktora
kreisajā pusē. Ievietojiet stieņa galu ķēdes posma stieņa
galu (E) caur priekšējo caurumu traktora priekšējā ats-
perojuma aptverē (F) un nostipriniet ar lielu savilcējatsperi
(G) caur ķēdes caurumu, kas atrodas aiz aptveres.
12. Ievietojiet priekšējās ķēdes (E) otru galu zāles pļāvēja
priekšējā aptverē (H) un nostipriniet ar starpliku un mazu
savilcējatsperi (J).
13. Atslābiniet siksnu savelkošo stieni (K) no bloķējošās
aptveres (L).
14. Uzstādiet siksnu uz dzinēja sajūga trīša (M).
Svarīgi: Pārbaudiet, vai siksna pareizi rotē pa visām zāles
pļāvēja trīša gropēm.
15. Uzstādiet siksnu savelkošo stieni (K) bloķējošajā aptverē
(L).
BRĪDINĀJUMS: Siksnu savelkošais stienis ir ar atsperi. Cieši
satveriet stieni un uzstādiet to lēnām.
16. Paceliet pacēlāja sviru visaugstākajā pozīcijā.
17. Ja nepieciešams, pirms zāles pļāvēja iedarbināšanas ar
manometru noregulējiet spiedienu riteņos, kā tas norādīts
pamācības šajā nodaļā.
B
F
M
C
S
E
K
D
L
D
A
C
H
