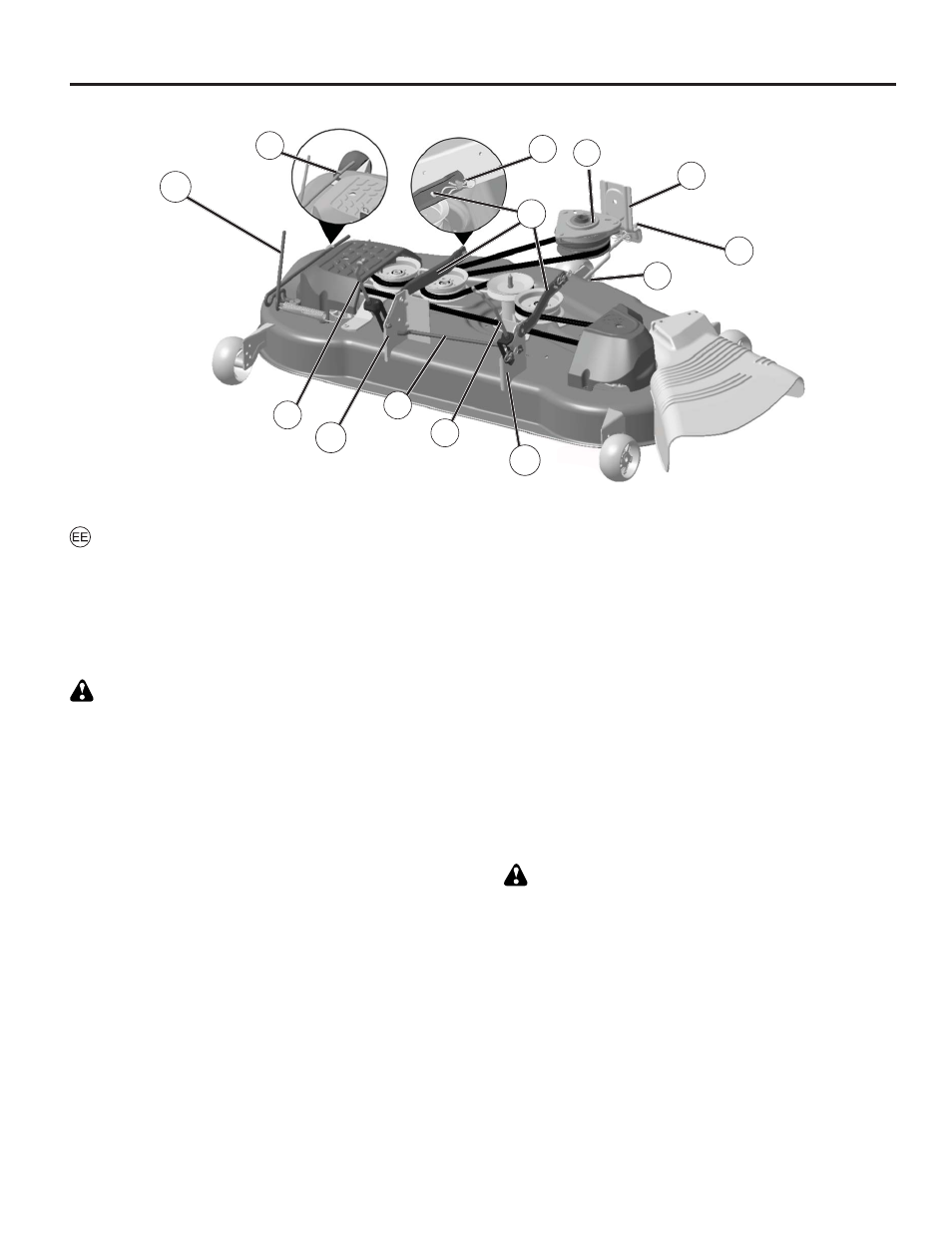

ESIRATTA KINNITAMINE NIIDUKILE

1. Kinnitage esiratas vastavalt joonisel näidatule niidukile,

kasutades varuosade kotis olevat liigendpolti, seibi ja

lukustusmutrit. Keerake tihedalt kinni.

PAIGALDAGE NIIDUK JA ÜLEKANDERIHM

Veenduge, et traktor paikneb horisontaalsel pinnal ja rakend-

age seisupidur.
1. Laske lisaseadme tõstehoob selle madalaimasse asend-

isse.

ETTEVAATUST! Tõstehoob on vedruga. Hoidke tõstehoovast

kindlalt kinni, laske seda aeglaselt alla ja lukustage madalai-

masse asendisse.
2. Pöörake rooliratas võimalikult vasakule ja paigaldage

niiduk traktori paremale küljele, kõrvalejuhtimise kate

paremal.

3. Eemaldage plastmassist kinnitusrihm, tooge rihm ette-

poole ja kontrollige rihma õiget asetust niiduki kõikides

rihmarattasoontes.

TÄHELEPANU! Enne niiduki libistamist traktori alla veenduge,

et niiduki külgmised kandeõlad (A) on suunatud ettepoole.
4. Libistage niiduk traktori alla kuni traktori keskosani.
5. ESITEKS PAIGALDAGE ÕÕTSUMISVASTANE LATT

- Paigaldage õõtsumisvastane latt (S) niiduki paremalt

küljelt ülekandetoendi (T) avasse.

- Pöörake latt enda suunas ja sisestage lati teise ots

niiduki tagumise toendi (D) avasse. Liigutage niidukit

vastavalt vajadusele, et latti sisestada.

- Kinnitage vastavalt joonisel näidatule seibiga ja

väikese tagastusvedruga.

6. KINNITAGE NIIDUKI KÜLGMISED KANDEÕLAD KERE

KÜLGE – Paigutage õlas olev ava (A) traktorikere väliskül-

jel oleva tihvti (B) kohale ja kinnitage seibi ning suurema

tagastusvedruga.

7. Korrake sama protseduuri traktori teisel küljel.

8. KINNITAGE TAGUMISED TÕSTEVARDAD– Kergitage

niiduki tagumist nurka ja paigutage ühendusmehhanismis

olev ava (C) niiduki tagatoendi tihvti (D) kohale ning kin-

nitage seibi ja suure tagastusvedruga.

9. Korrake sama protseduuri traktori teisel küljel.
10. Pöörake rooliratast, et viia rattad otseasendisse.
11. KINNITAGE ESIVARRAS – Töötage traktori vasakul

küljel. Sisestage ühendusmehhanismi varda ots (E) läbi

traktori eesmise kandetoendi eesmise ava (F) ja kinnitage

suurema tagastusvedruga (G) läbi toendi taga oleva varda

ava.

12. Sisestage eesmise varda teine ots (E) niiduki eesmise

toendi avasse (H) ja kinnitage seibi ja väiksema tagas-

tusvedruga (J).

13. Ühendage rihmapingutusvarras (K) kinnitustoendi (L)

küljest lahti.

14. Paigaldage rihm mootori siduriplokile (M).
OLULINE! Kontrollige, et rihm jookseks niiduki rihmarat-

tasoontes kogu ulatuses õigesti.

15. Ühendage rihma pingutusvarras (K) kinnitustoendile (L).
ETTEVAATUST! Rihmapingutusvarras on vedruga. Hoidke

vardast kõvasti kinni ja ühendage aeglaselt.
16. Tõstke lisaseadme tõstehoob kõrgeimasse asendisse.
17. Vajadusel reguleerige enne niiduki kasutama hakkamist

kalibreerimisrattaid vastavalt käesoleva juhendi selles

osas kirjeldatule.
