Установка и настройка
Шаг 1: Установка и подключение динамиков
1
Ввинтите винт (приобретается
отдельно) в стену.
30–35 мм
7–9 мм
3.0–4.0 мм
7.5–9.4 мм
VK750
Примечание
Подключите правую (R) сторону так же.
Подключение передних динамиков
Подключение центрального динамика и динамиков объемного звука
Черный (–)
Красный (+)
Черный
Красный
Серый (+)
Голубой (–)

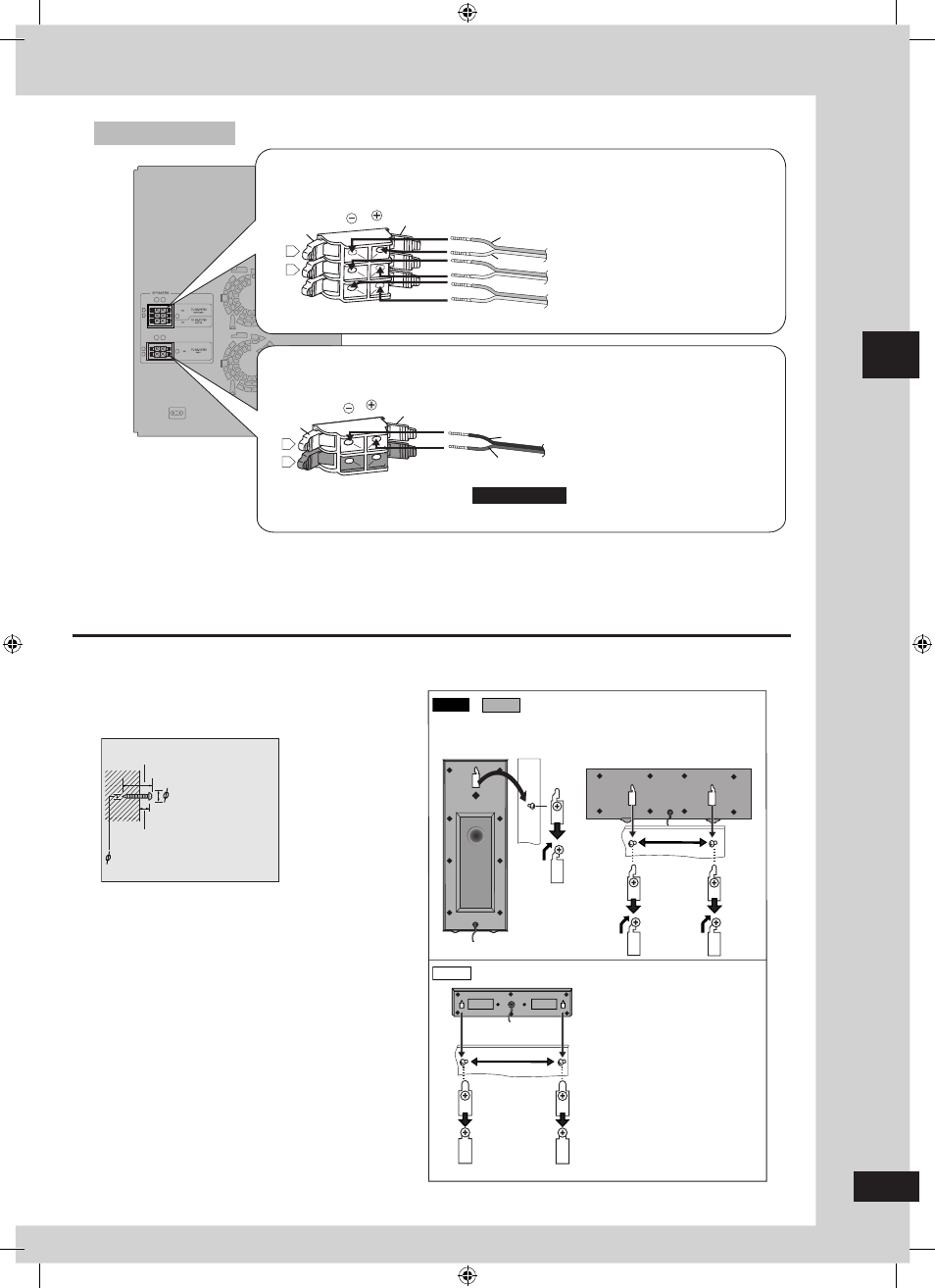

Другие опции установки динамиков – на стене
Можно установить объемные и центральные динамики на стену.
Динамик объемного звука (правый)
Динамик объемного звука (левый)
Передний динамик (левый)
Динамик
объемного звука
Центральный динамик
VK950
VK850
VK750
200 мм
190 мм
Голубой
Серый
Стена или колонна, к которым крепятся динамики,
должна выдерживать вес, равный 10 кг на винт.
Проконсультируйтесь с квалифицированным
инженером-строителем при установке динамиков
на стене. Неправильное крепление может привести
к повреждению стены и динамиков.
Центральный динамик
2
Надежно наденьте отверстие на
винт(ы).
Центральный и динамики объемного
звука
