9
RQTV0149
Установка и настройка

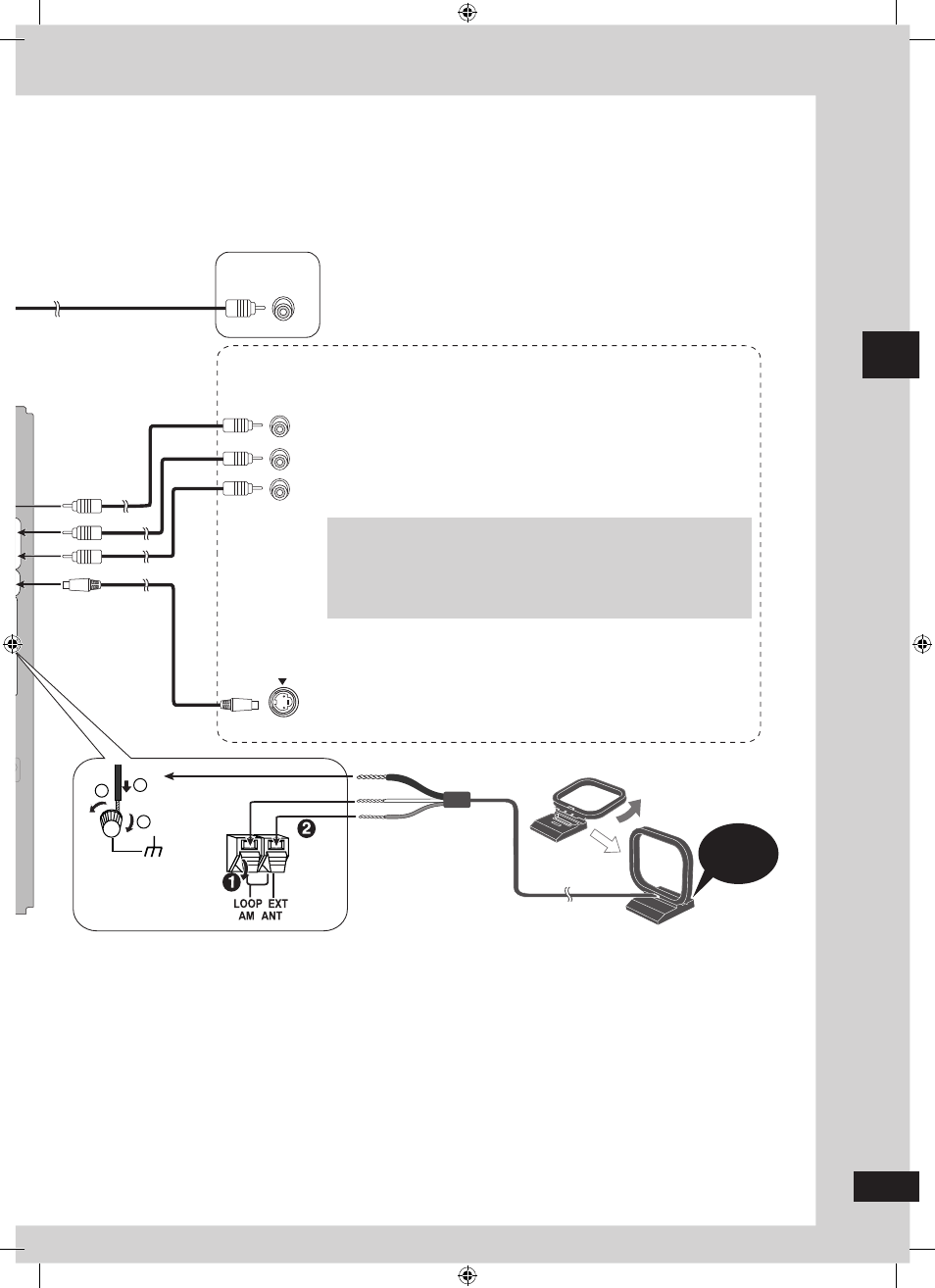

Шаг 2 : Подключение телевизора, антенн и сетевого шнура
VIDEO IN
TO SB-PS950
SURROUND
TO SB-VK950
FRONT
TO SB-WVK950
SUBWOOFER
(4Ω)
(4Ω)
HIGH
(4Ω)
(4Ω)
LOW
(8Ω)
TO SB-PS950
CENTER
L
R
R
L
R
L
R
L
R
+ -
L R
VIDEO
OUT
COMPONENT
VIDEO OUT
Y
FM ANT
(75 )
P R
P B
Y
P R
P B
COMPONENT
VIDEO IN
S-VIDEO
IN
AM ANT
EXT
LOOP ANT
GROUND
FM ANT
( 75Ω) LOOP
S VIDEO
OUT
AC IN
AC IN
3
LOOP ANT
GROUND
2
1
REC
OUT
Рамочная антенна AM
Установите антенну на подставку.
Провод антенны не должен касаться других
проводов и шнуров.
Телевизор
Экономия электроэнергии
Аппарат потребляет небольшое количество электроэнергии (примерно 0,9 Вт), даже когда он выключен кнопкой
[^]. Для экономии электроэнергии отключайте аппарат от сети, если он долгое время не используется. После
включения вам придется восстановить некоторые данные в памяти аппарата.
■ Подключение телевизора через разъемы “COMPONENT
VIDEO IN” (компонентный видеосигнал)
Разъемы COMPONENT VIDEO OUT (компонентный видеосигнал)
Эти разъемы могут использоваться для выхода сигнала с чересстрочной или
прогрессивной разверткой и давать более чистое изображение чем разъем
S VIDEO (двухкомпонентное видео). При помощи этих выходных разъемов
выполняется подключение цветоразностных сигналов (P
B
/P
R
) и сигнала
яркости (Y) отдельно, для достижения высокой верности цветопередачи.
Обозначение входных разъемов компонентного видеосигнала может
отличаться на разных телевизорах и мониторах (например, Y/P
B
/P
R
,Y/B- Y/
R-Y, Y/C
B
/C
R
). Выполняйте подключение к разъемам того же цвета.
Для просмотра видео с прогрессивной разверткой
1. Выполните подключение к разъемам входа компонентного
видеосигнала на телевизоре совместимом со стандартом 480pp или
576pp. (При подключении к несовместимому телевизору изображение
будет воспроизводится неверно.)
2. Выберите режим видеовыхода “480p” или “576p” в меню “Picture”
(изображение) (➡ страница 19).
■ Подключение телевизора через разъем “VIDEO IN”
(видеовход)
Разъем “VIDEO OUT” (видеовыход)
Не подключайте аппарат через видеомагнитофон, так как картинка может
отображаться неправильно из-за функции защиты от копирования.
■ Подключение телевизора с разъемом S VIDEO IN
(двухкомпонентное видео)
Разъем S VIDEO OUT (выход двухкомпонентного видео)
За счет разделения сигналов цветности (C) и яркости (Y) при использовании
разъема S VIDEO (двухкомпонентное видео) достигается более живое
изображение, чем при использовании разъема VIDEO OUT (видеовыход).
(Реальный результат зависит от телевизора.)
Телевизор
Телевизор
Черный
Красный
Белый
До
щелчка!
Видеокабель
Кабели
компо-
нентного
видео
Кабель S VIDEO
