Panasonic SC-VK950 - Инструкция (Страница 8)

8
RQTV0149
Установка и настройка

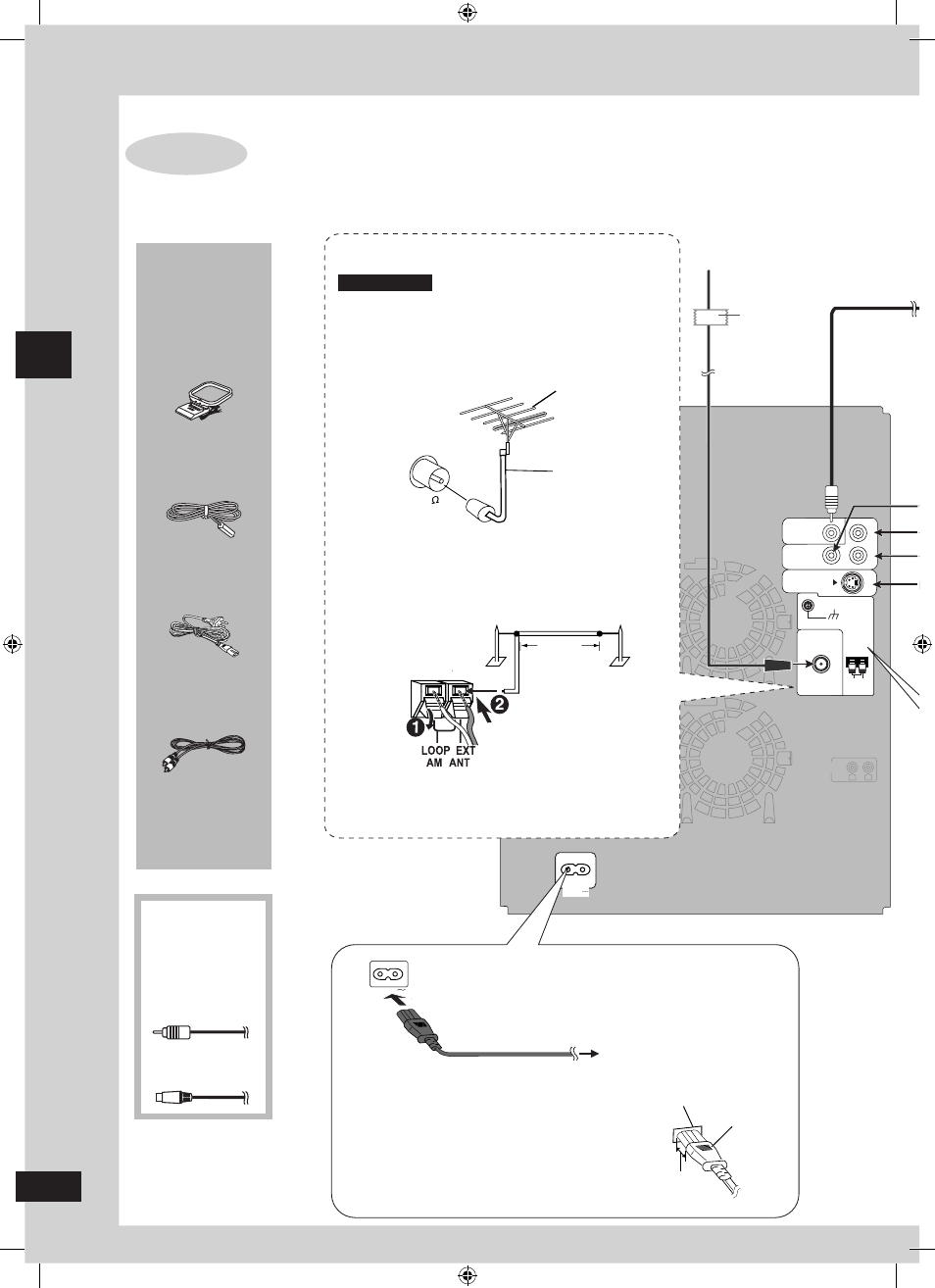

Шаг 2 : Подключение телевизора, антенн и сетевого шнура
Подключение телевизора, антенн и сетевого
шнура
ШАГ
2
Рамочная
антенна AM
Сетевой
шнур
VIDEO IN
TO SB-PS950
SURROUND
TO SB-VK950
FRONT
TO SB-WVK950
SUBWOOFER
(4Ω)
(4Ω)
HIGH
(4Ω)
(4Ω)
LOW
(8Ω)
TO SB-PS950
CENTER
L
R
R
L
R
L
R
L
R
+ -
L R
VIDEO
OUT
COMPONENT
VIDEO OUT
Y
FM ANT
(75 )
P R
P B
Y
P R
P B
COMPONENT
VIDEO IN
S-VIDEO
IN
AM ANT
EXT
LOOP ANT
GROUND
FM ANT
( 75Ω) LOOP
S VIDEO
OUT
AC IN
AC IN
3
LOOP ANT
GROUND
2
1
REC
OUT
Если качество приема радиостанций плохое,
используйте наружную антенну.
Отключайте наружную антенну, когда аппарат не
используется.
Использование наружной антенны во время грозы
запрещается.
Подключите рамочную
антенну АМ
■ Наружная антенна AМ
5-12m
Протяните отрезок изолированного провода
горизонтально по раме окна или в другом удобном
месте.
Рамочную антенну не отключайте.
•
•
Примечание
Комнатная антенна
FM
Закрепите конец
антенны так, чтобы
прием был наилучшим.
Клейкая
лента
Наружная антенна FM
коаксиальный
кабель 75 Ω
■ Наружная антенна FM (использование
телевизионной антенны)
Отключите комнатную антенну FM.
Антенна должна быть установлена
квалифицированным специалистом.
•
•
К розетке сети
Подключите сетевой шнур после того, как сделаны
все другие подключения.
Комнатная
антенна
FM
Подключение разъема
Даже если разъем вставлен до упора, в
зависимости от типа входа питания, передняя
часть разъема может выступать наружу,
как показано в рисунке. Это не влияет
отрицательно на работу аппарата.
Сетевой шнур
Вход питания
аппарата
Около 3.5мм
Разъем
Другие
принадлежности
Кабели компо-
нентного видео
Кабель S
VIDEO
Прилагаемые
принадлежности
Наружная антенна AМ
Видеокабель
(приобретаются
отдельно)
Кабели
компо-
нентного
видео
Кабель S VIDEO
