3
1. Введение
1.1. Принцип работы
Основными элементами ИБП являются: цепь байпаса, преобразователь переменного
тока в постоянный, инвертор, зарядное устройство батареи, двойной преобразователь
постоянного тока, цепь управления и детектирующая цепь. Возможна поставка допол-
нительного программного обеспечения для интеллектуального управления ИБП, что
повышает функциональность и эффективность устройства.
Описание работы ИБП
Поступающая из питающей сети электрическая энергия после прохождения входного
выключателя и помехоподавляющего фильтра распределяется по двум цепям. По первой
цепи электропитание поступает в преобразователь переменного тока в постоянный ток
(выпрямитель с двойным бустером), где напряжение переменного тока превращается в
напряжение постоянного тока. Выходное напряжение выпрямителя, называемое также
напряжением шины постоянного тока, подаётся в зарядное устройство и в полумостовой
инвертор. Зарядное устройство преобразует постоянное напряжение шины в посто-
янное напряжение заряда батареи. Вторая цепь распределения электропитания явля-
ется цепью байпаса. Контакт реле байпаса на выходе ИБП определяет режим подачи
электропитания: через цепь байпаса или с выхода инвертора. Если после выполнения
самодиагностики не будет обнаружено каких-либо неисправностей ИБП, контакт реле
байпаса соединит выход инвертора с выходом ИБП. Этот режим работы ИБП называ-
ется режимом двойного преобразования энергии.
При исчезновении напряжения питающей сети выпрямитель и зарядное устройство
остаются без питания. Двойной преобразователь постоянного тока получает питание

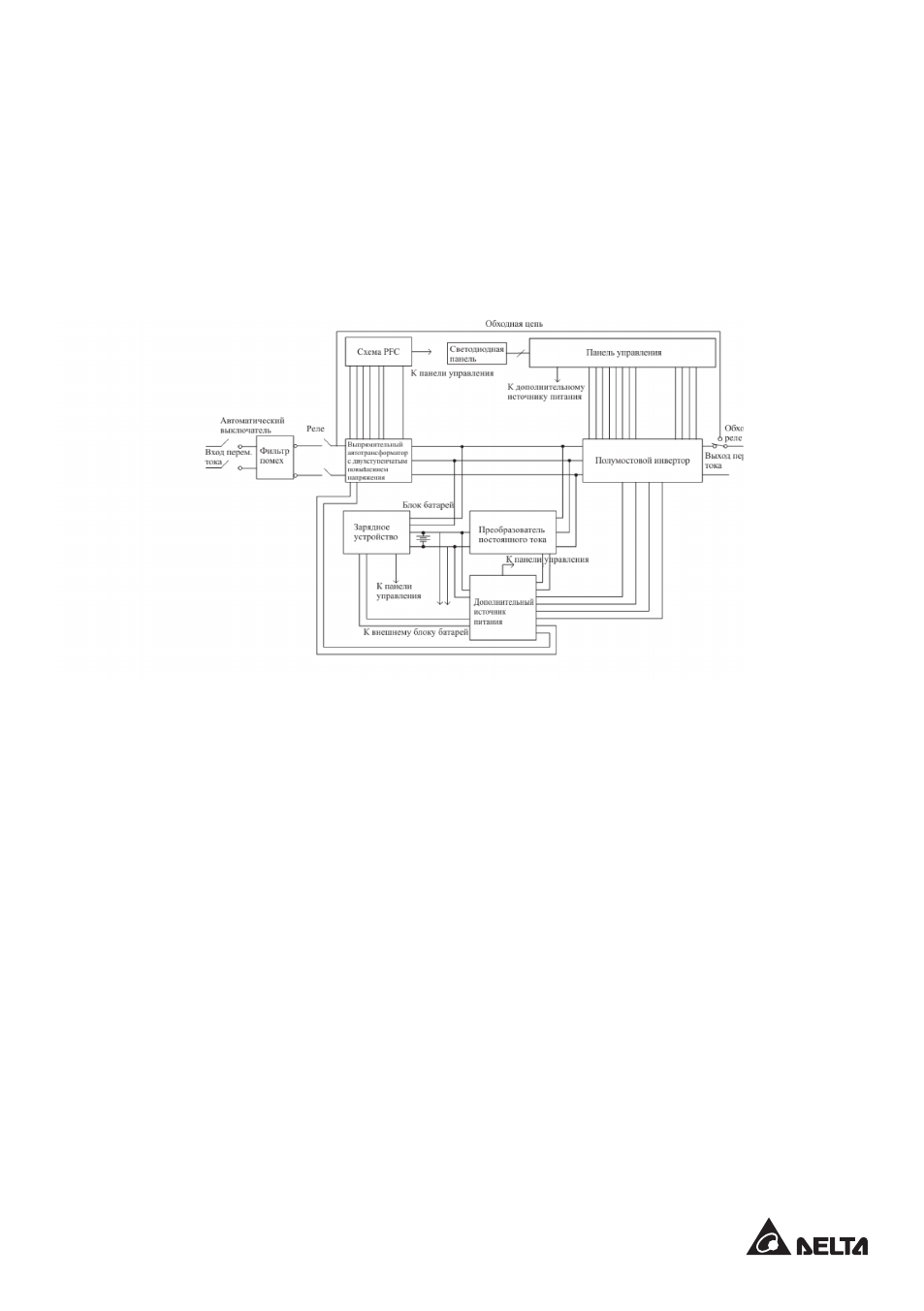

Рис. 1-1 Структурная схема ИБП
