9
Задняя панель
На задней панели расположены следующие элементы (см. рис. 2-2.1 и 2-2.2).
1. Выходные розетки. Предназначены для подачи питания с ИБП на нагрузку.
2. Входной автоматический выключатель. Защищает входные цепи ИБП от пере-
грузки по току.
3. Входной разъем. Предназначен для подключения ИБП к электросети переменного тока.
4. Разъем SNMP. Используется для установки платы SNMP (приобретается отдельно),
позволяющей управлять ИБП по локальной сети. Подробнее см. в главе 4.
5. Ограничитель переходных напряжений для разъемов RJ-45 / RJ11. Защищает
от повреждений, вызванных передачей импульсов, помех и шумовых выбросов по
телефонной лини или локальной сети.
6. Интерфейс связи (RS 232 «Сухой контакт»). Предназначен для подключения
ИБП к ПК. Подробнее см. в главе 4.
7. Вентиляторы постоянного тока. Служат для охлаждения ИБП.
8. Разъем для подключения внешней батареи. Служит для подключения внешней
батареи и увеличения времени работы в режиме резервного питания.
9. Разъем USB. Предназначен для подключения ИБП к ПК.
10. Разъем EPO (RJ11/аварийное отключение питания). Служит для активации
аварийного отключения питания инвертора ИБП, если ИБП подключен к разъему
RJ11.

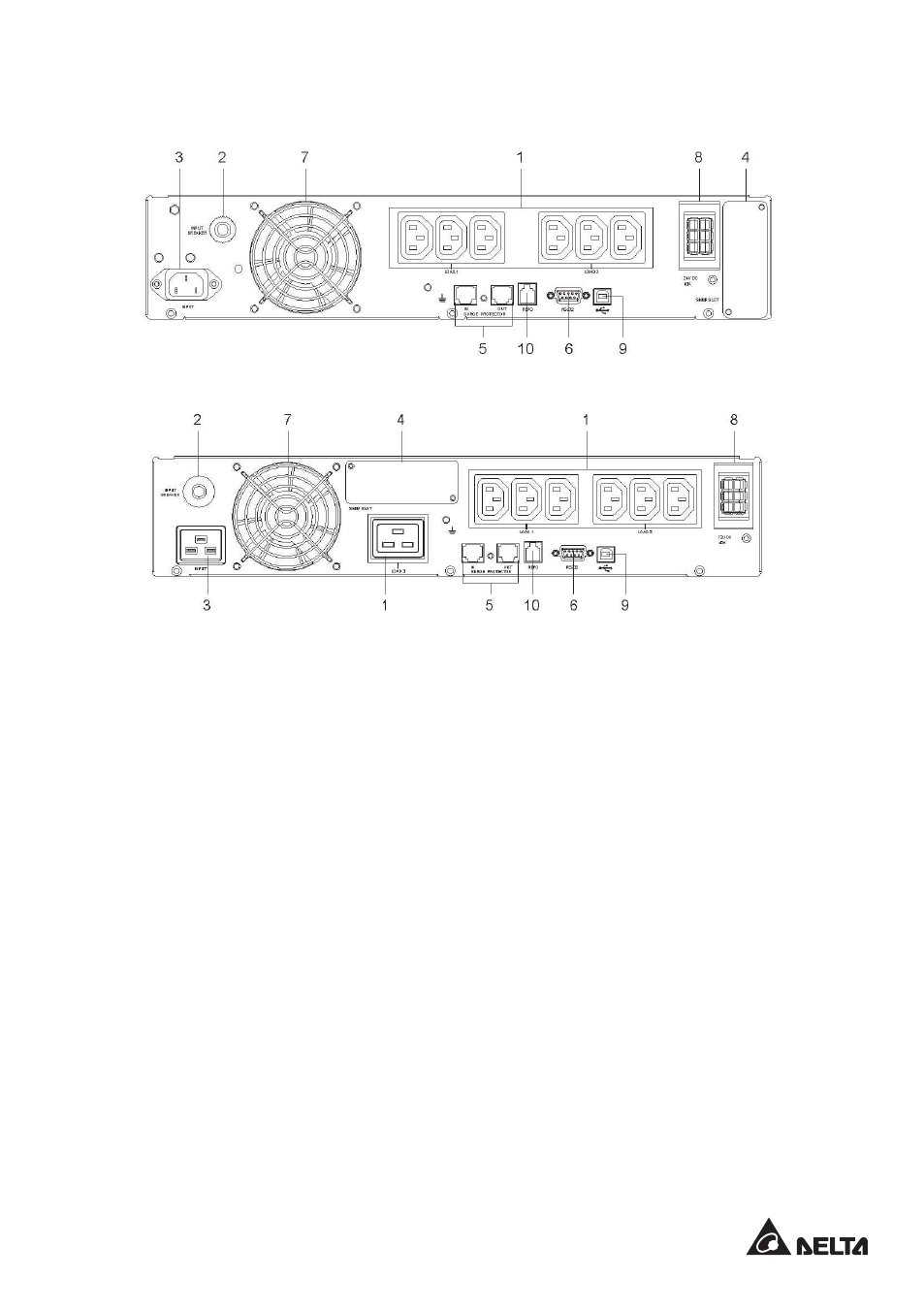

Рис. 2-2.1. Задняя панель ИБП на 1 кВА
Рис. 2-2.2. Задняя панель ИБП на 2 и 3 кВА
