18

Характеристика канала связи:
Скорость передачи ...............................2400 бит/с
Длина слова данных .............................8 бит
Стоповый бит ........................................1 бит
Контроль четности ................................отсутствует
Кабель

Стандартный кабель с разъемами D-sub 9 (со стороны ИБП разъем типа «папа», со

стороны ПК – типа «мама»).

4.2 «Сухой контакт»

Обычно выполняет одну или все следующие функции:
1. Передача сообщения о сбое сети питания.

2. Закрытие файлов до окончательной разрядки батареи.

3. Отключение ИБП от компьютеров.

Кабель

Необходимо использовать специальный кабель. Подключение описано ниже.

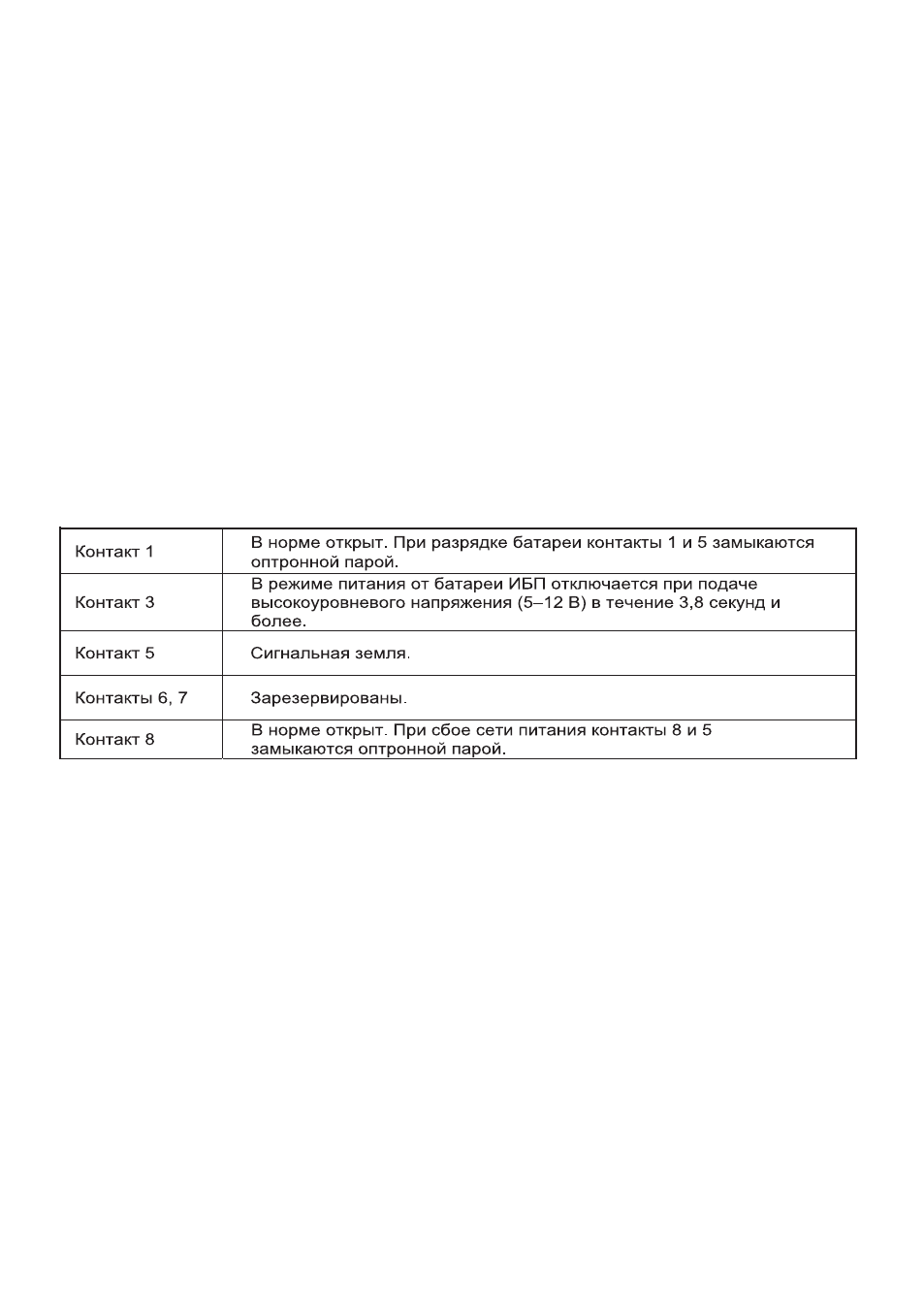

ПК («мама») ИБП («папа»)
Контакт 1------------------контакт 1 (батарея разряжена)
Контакт 3------------------контакт 5 (земля)
Контакт 4------------------контакт 3 (отключение)
Контакт 7------------------контакт 6
Контакт 7------------------контакт 7
Контакт 8------------------контакт 8 (сбой сети переменного тока)

Существует возможность подключения коммуникационного порта на задней панели

ИБП к компьютеру, что позволит отслеживать состояние ИБП и управлять его работой

в некоторых случаях.
