Глава 4. Интерфейс связи

ИБП оснащен 9-контактным разъемом D-sub, поддерживающим протоколы RS-232

и «сухой контакт». С помощью соответствующего программного обеспечения и

кабеля можно управлять ИБП по сети LAN/Intranet/Internet. Ниже описано назначение

контактов разъема D-sub.

Максимальное напряжение и сила тока на контактах 1, 8 составляют 30 В постоянного

тока и 10 мА.

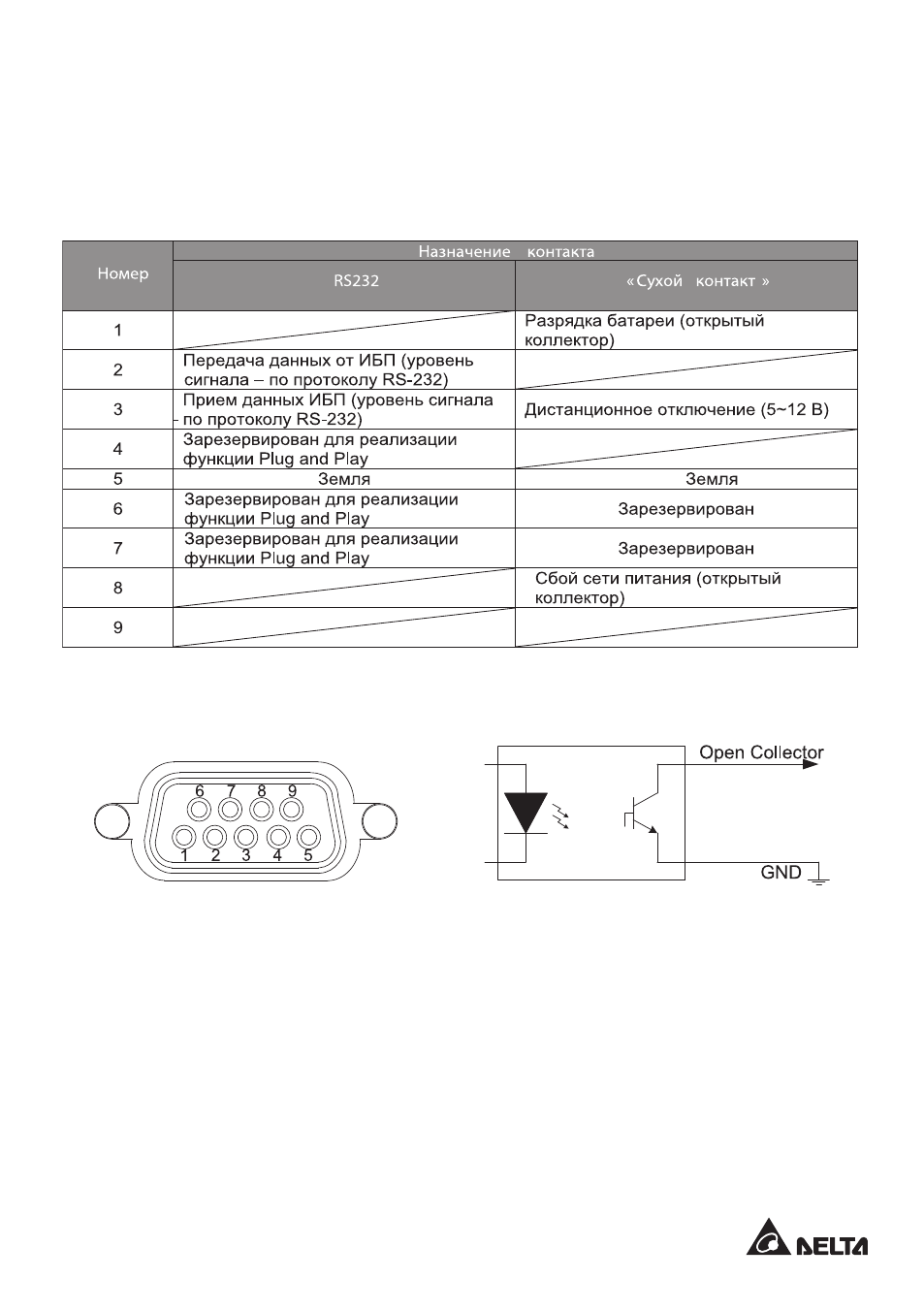

Рис. 4-1. Назначение контактов

Рис. 4-2. Схема с открытым коллектором

4.1 RS 232 / USB

Порт RS232/USB обеспечивает выполнение следующих функций:

1) отслеживания состояния зарядного устройства;

2) отслеживания состояния батареи;

3) отслеживания состояния инвертора;

4) отслеживания состояния ИБП в целом;

5) отслеживания состояния питающей сети;

6) управления подачей питания с ИБП на компьютер по расписанию в целях

экономии электроэнергии;

7) настройки границ напряжения для перехода на питание от батарей.
