2. Введение

2.1 Принцип действия
Основными элементами топологии схемы ИБП являются цепь байпаса, преобразователь

переменного тока в постоянный, инвертор, зарядное устройство батареи, двойной

преобразователь постоянного тока, цепь управления и детектирующая цепь. Возможна

поставка дополнительного программного обеспечения (ПО) для интеллектуального

управления выходной мощностью ИБП. Оно повышает функциональность и

эффективность изделия по сравнению с обычными ИБП.

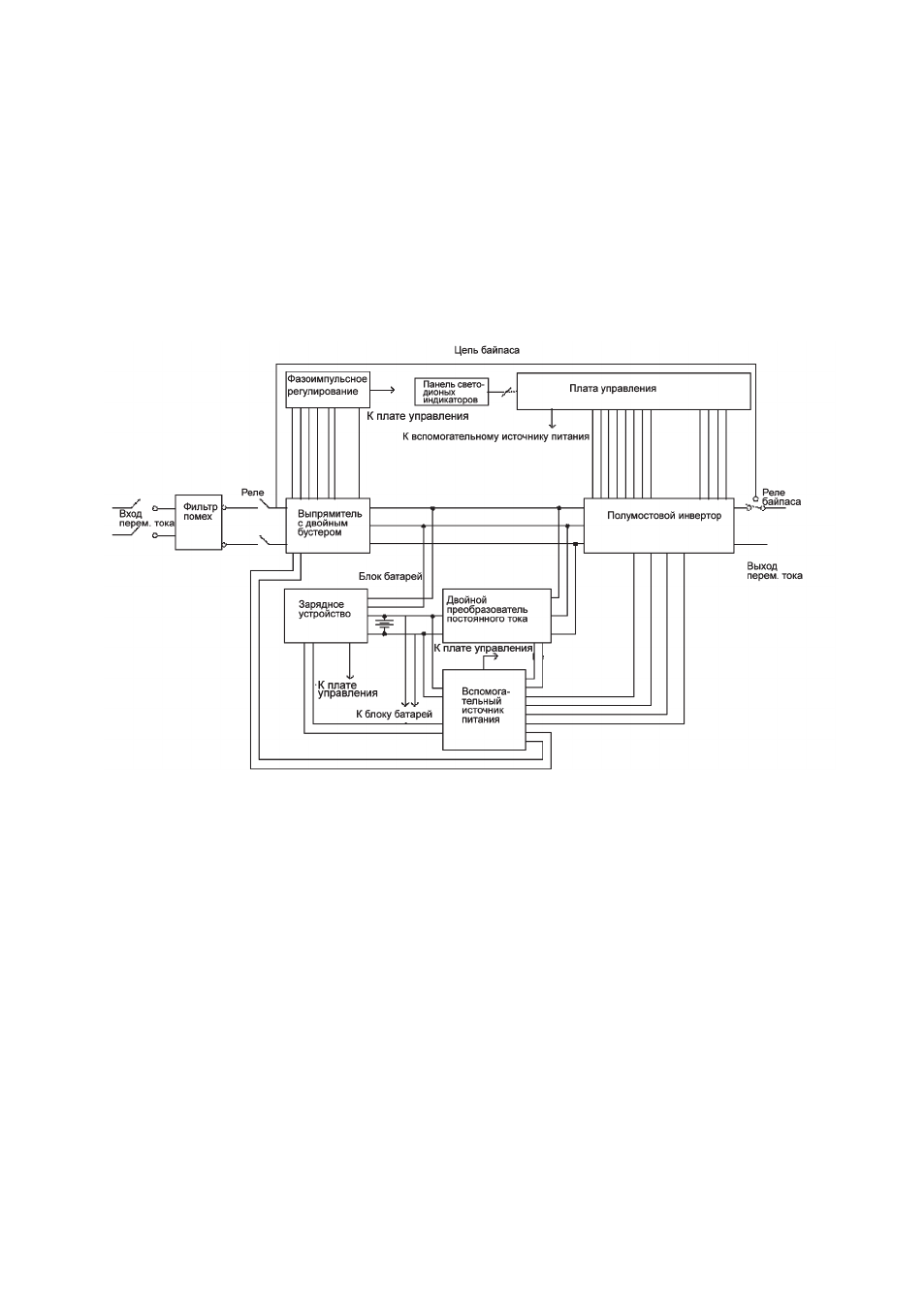

Рис. 2.1 Блок-схема аппаратной части ИБП.

Описание работы ИБП:
Поступающая из питающей сети электрическая энергия после прохождения вход-

ного автоматического выключателя и помехоподавляющего фильтра распределяется

по двум путям. Один путь ведёт к преобразователю переменного тока в постоянный

(выпрямитель), где энергия переменного тока превращается в энергию постоянного

тока. Выходное напряжение выпрямителя, называемое также напряжением шины посто-

янного тока, далее подаётся в два тракта. По первому тракту оно подается на зарядное

устройство, преобразующее поступающее напряжение в напряжение постоянного тока,

требующееся для заряда батареи. По второму тракту выходное напряжение выпрями-

теля поступает на полумостовой инвертор. Второй путь электрической энергии – это

цепь байпаса. С помощью реле байпаса на выходе ИБП выбирается источник перемен-

ного тока: питающая сеть через тракт байпаса или инвертор ИБП. Переключение этого

реле производится по результатам самодиагностики ИБП. Если в процессе самодиагно-

стики не было выявлено никаких проблем, реле байпаса подключает выход инвертора.

Это так называемый «

режим двойного преобразования» (ON-LINE).
