14

4. Работа с изделием

4.1 «Холодный пуск» при отсутствии напряжения питающей сети
Включение ИБП возможно и при отсутствии

напряжения питающей сети. Для этого доста-

точно нажат ь на 2-4 сек кнопку I/TEST: после

звукового сигнала произойдёт запуск ИБП.

При этом загорятся светодиодные индика-

торы состояния батареи и режима резервного

питания (ON-Battery), как это показано на рис.

4-1.

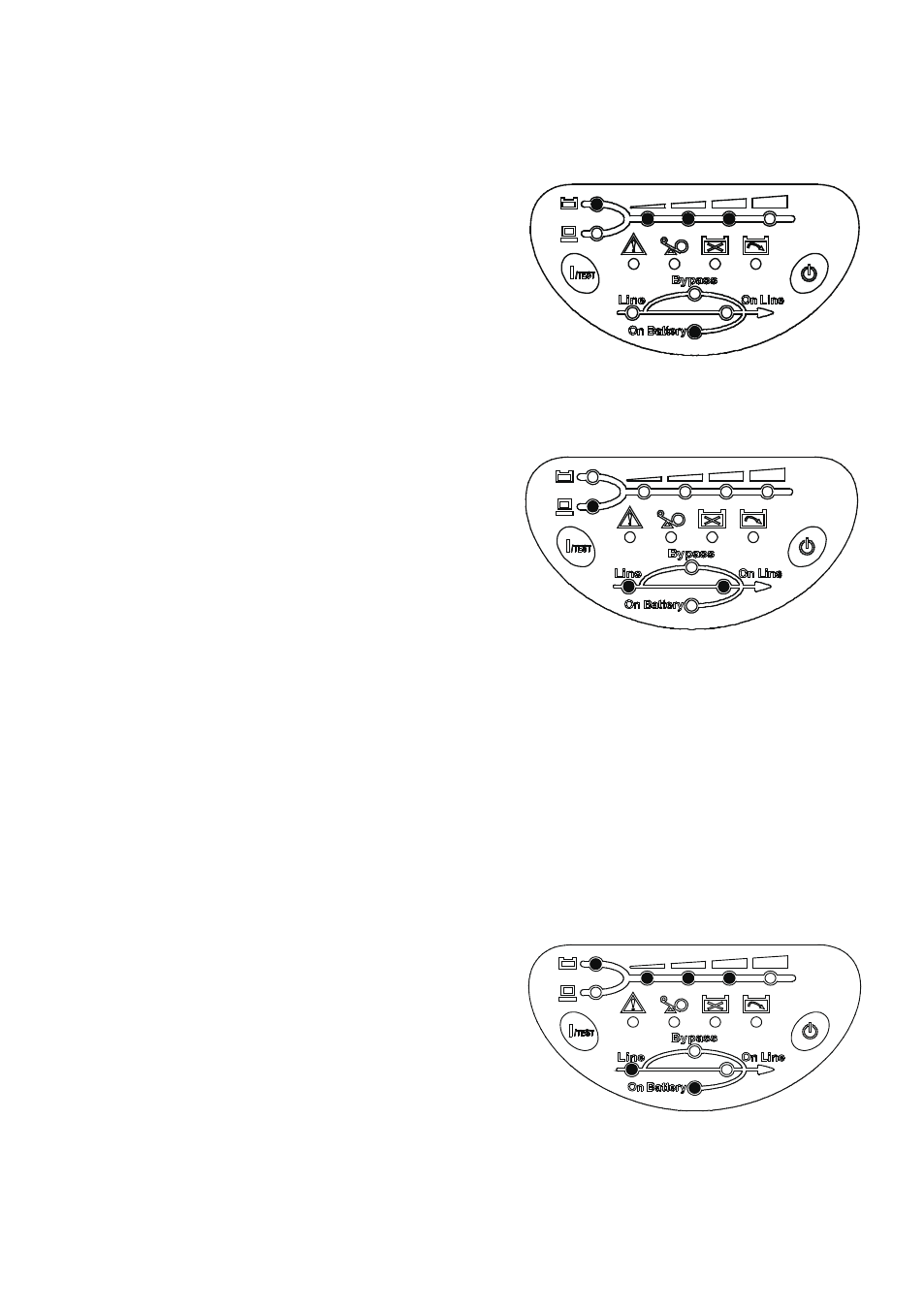

Рис. 4-1 Панель управления в режиме

резервного питания

4.2 Включение ИБП
Если напряжение находится в допустимых для

ИБП пределах, то для включения ИБП удер-

живайте нажатой в течение нескольких секунд

кнопку I/TEST до подачи звукового сигнала.

При этом кратковременно загорается и гаснет

светодиодный индикатор режима байпаса.

Свечение индикатора «On-Line” будет указы-

вать, что ИБП находится в режиме двойного

преобразования, см. рис. 4-2.

Рис. 4-2 Панель управления

в режиме двойного преобразования

4.3 Выключение ИБП
Для выключения ИБП нажмите кнопку 0 и удерживайте её до подачи звукового сигнала.

Через несколько секунд произойдёт выключение ИБП.

Если ИБП находился в дежурном режиме, то батарея будет подзаряжаться и нажатия

кнопки 0. Для полного отключения ИБП необходимо отсоединить сетевой шнур от

розетки питающей сети (см. рис. 3-1).

4.4 Самопроверка ИБП
Если при работе ИБП в режиме ON-LINE крат-

ковременно нажать кнопку I/TEST, источник

перейдёт в режим резервного питания и в

течение 10 сек. будет выполнять самопроверку

(см. рис. 4-3). При самопроверке проверяется

состояние батареи. Если батарея находится в

исправном состоянии, по завершении самопро-

верки ИБП автоматически перейдет в режим

двойного преобразования.

Рис. 4-3 Панель управления

в режиме самопроверки
