12

3. Подключение внешней батареи

- Для подключения используйте кабель из комплекта внешней аккумуляторной батареи.

- Один конец этого кабеля подключите к соответствующему разъёму ИБП, другой

конец подключите к разъёму внешней аккумуляторной батареи.

-

ВНИМАНИЕ! По соображениям безопасности один ИБП может быть подключен к

группе, состоящей

не более чем из 15 внешних аккумуляторных батарей.

- Установка аккумуляторных батарей должна производиться квалифицированными

специалистами по сервисному обслуживанию.
Указания по безопасности UL 1778: для безопасного отсоединения соединитель-

ного кабеля возьмите его за разъем и потяните в направлении, перпендикулярном

плоскости задней стенки.
Требования по безопасности согласно EN50091-1-1: помимо фиксации в разъеме

соединительный кабель должен быть закреплен винтами.

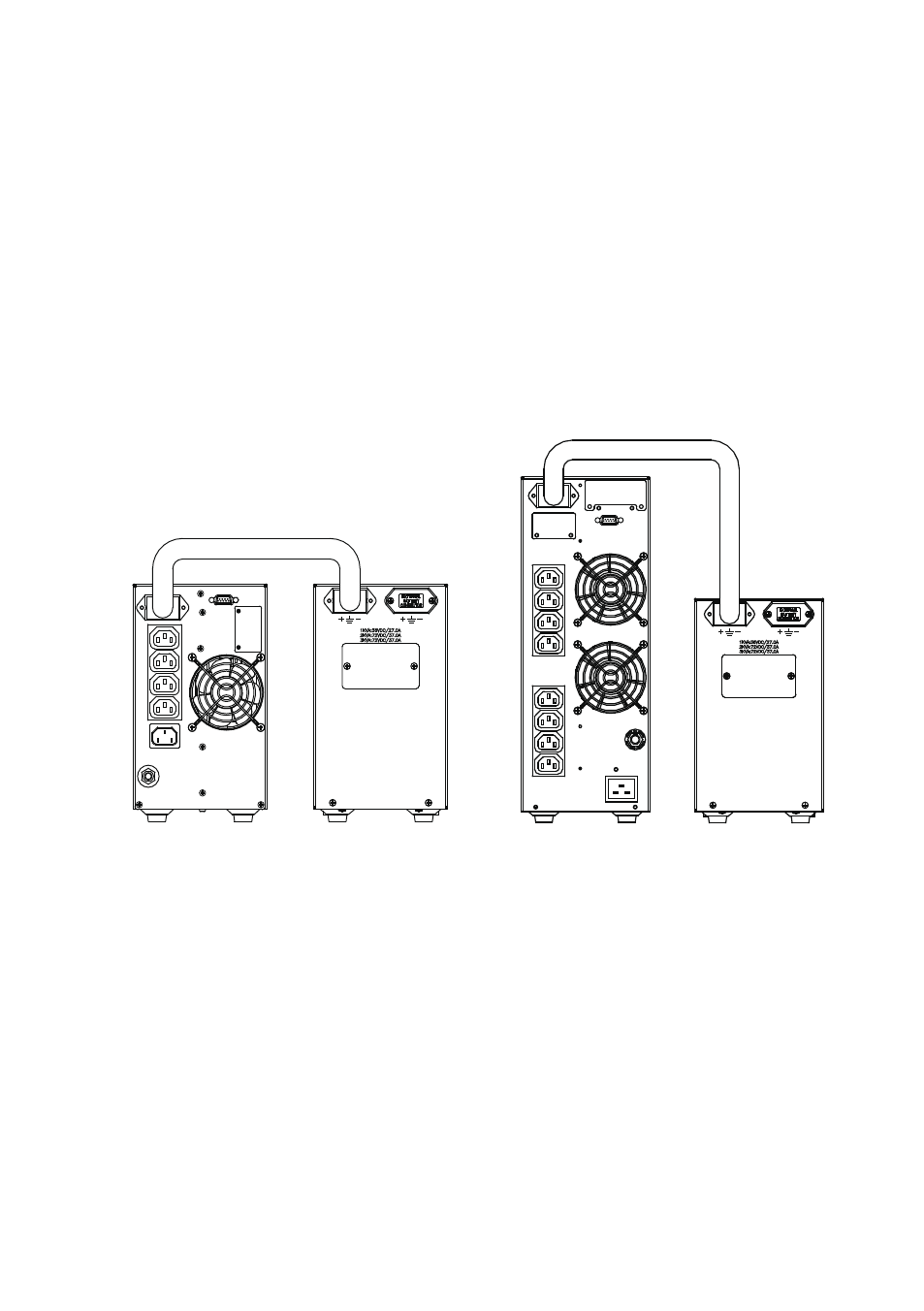

Рис. 3-2.1 ИБП мощностью 1 кВА

Рис. 3-2.2 ИБП мощностью 2 кВА и 3 кВА

Рис. 3-2 Подключение ИБП к внешним батареям.

4. Подключение нагрузки

- Рассчитайте суммарную потребляемую мощность нагрузки, во избежание

перегрузки она не должна превышать максимально допустимой для ИБП.

- Подключите кабели питания потребителей к выходным розеткам на задней панели

ИБП.

- Включите присоединённое к ИБП оборудование.
