13
Внимание! Запрещается подключать
к ИБП лазерные принтеры.
Внимание! Запрещается подключать ИБП
к генераторам
5. Подключение интерфейса RS-232
- Подключите один конец сигнального интерфейсного кабеля к порту RS-232 на
задней стенке ИБП, другой конец подключите к порту COM1 или COM2 компьютера.
- В качестве порта RS-232 для обмена данными может использоваться
9-контактный разъём типа D-sub 9 (в зависимости от типа кабеля и
применяемого ПО). См. подробно в разделе 8.

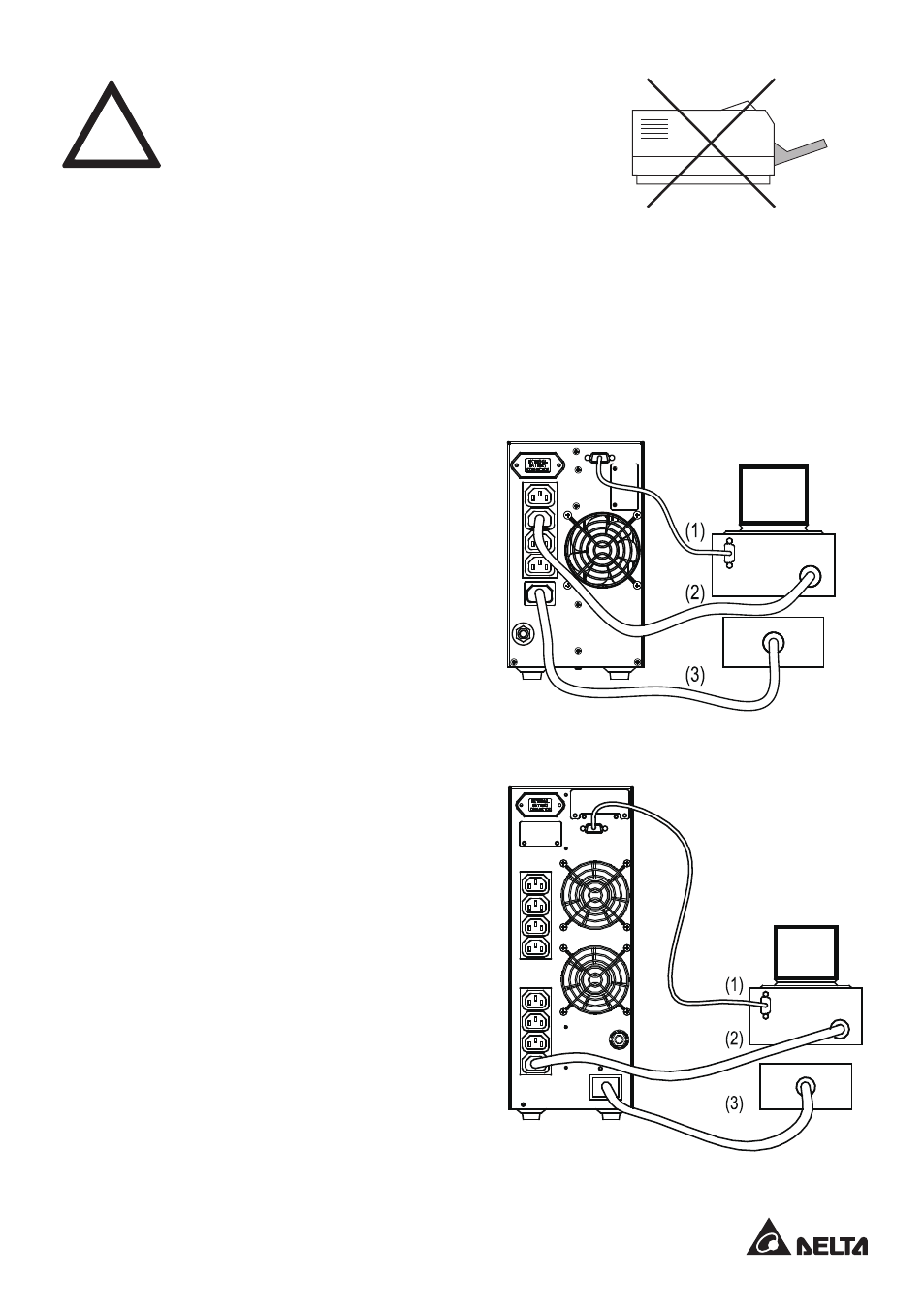

Подключение ИБП мощностью 1 кВА
(1) Сигнальный кабель
интерфейса RS-232
(2) Кабель для подачи питания
от ИБП на компьютер
(3) Кабель для подачи
сетевого питания на ИБП
Подключение ИБП
мощностью 2 кВА и 3 кВА
(1) Сигнальный интерфейсный
кабель RS-232
(2) Кабель подачи питания
от ИБП на компьютер
(3) Кабель для подключения
ИБП к питающей сети
!
Рис. 3-3.1 Подключение ИБП мощностью 1 кВА
Рис. 3-3.2 Подключение ИБП
мощностью 2 кВА и 3 кВА
