15
4.5 Отключение звуковой сигнализации
Когда ИБП находится в режиме резервного питания, то нажатием кнопки I/TEST можно
включить или отключить звуковой сигнал.
4.6 Отклонения от нормальной работы
При возникновении отклонений от нормальной работы ИБП сигнализирует об этом
следующим образом:
В режиме резервного питания: горят инди-
катор режима резервного питания, индикатор
состояния батареи и индикаторы уровня,
каждые 2 сек подаётся сигнал зуммера длитель-
ностью 0,5 сек, при этом ИБП продолжает пода-
вать питание в нагрузку от батареи см. рис. 4-4.
Перегрузка. Если нагрузка на выходе ИБП превос-
ходит номинальную, то по истечении определён-
ного времени загорается индикатор перегрузки и
подаётся непрерывный звуковой сигнал. В этом
случае пользователь должен отключить второ-
степенных потребителей, чтобы величина остав-
шейся нагрузки не превышала номинальную для
ИБП. Индикация при перегрузке показана на рис.
4-5.
Необходимость замены батареи. Свечение
соответствующего индикатора информирует
пользователя о необходимости заменить акку-
муляторы. Если встроенный микропроцессор
обнаруживает неисправность батареи, он
подает три звуковых сигнала длительностью по
0,5 секунд с перерывом между сигналами также
0,5 секунд. После подачи первых трёх сигналов
аналогичные сигналы подаются каждый час.
См. рис. 4-6.
Батарея разряжена Данная функция оповещает
пользователя о величине оставшегося заряда
батарей. При разряде батарей более определён-
ного уровня ИБП подаёт звуковой сигнал длитель-
ностью 0,5 секунд через каждые 1,5 секунд, пока
они не разрядятся полностью. См. рис. 4-7.

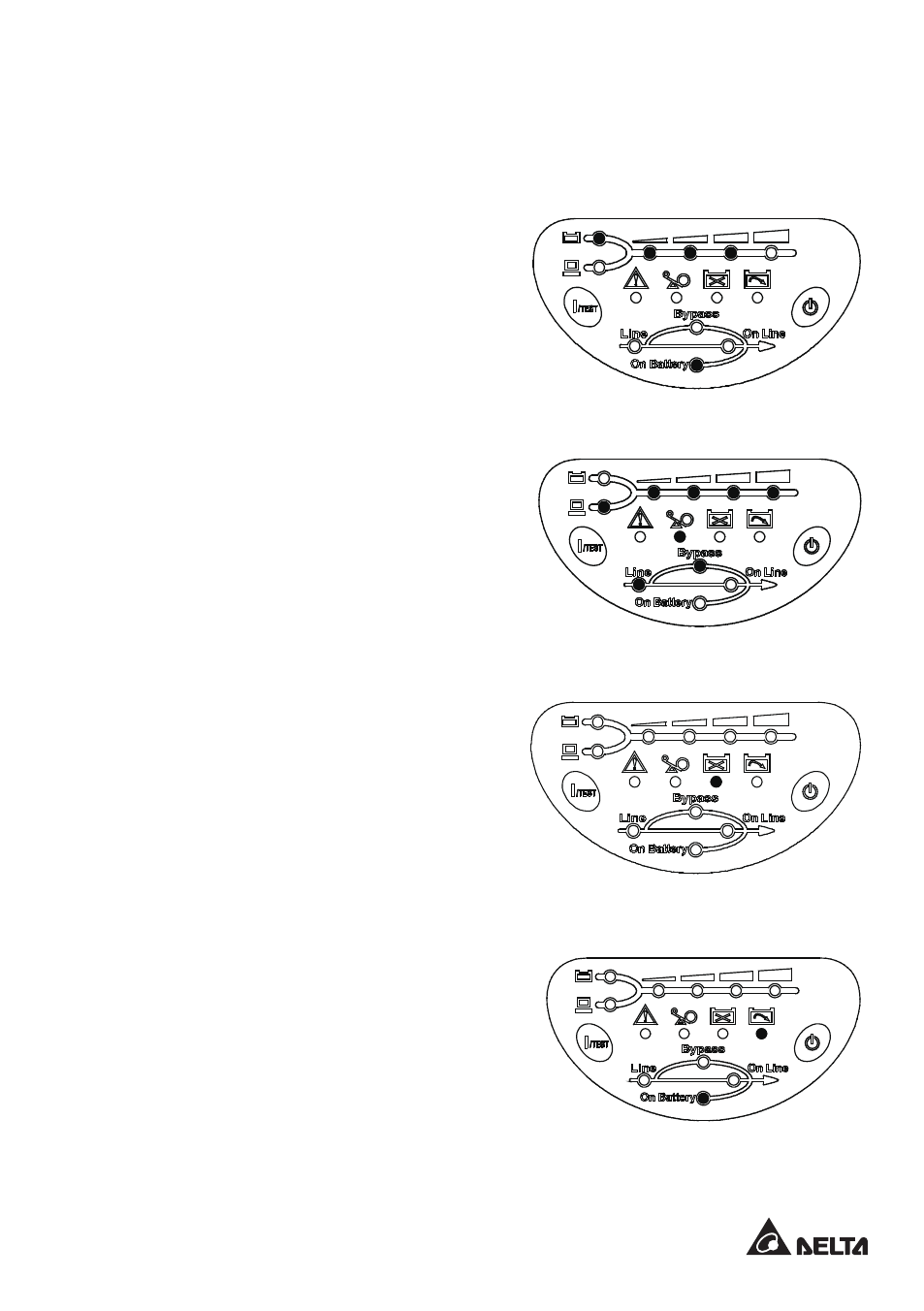

Рис. 4-4 Индикация режима
резервного питания
Рис. 4-5 Индикация перегрузки
и переключения ИБП в режим байпаса
Рис. 4-6 Индикация неисправности батареи
Рис. 4-7 Индикация разряда батареи
