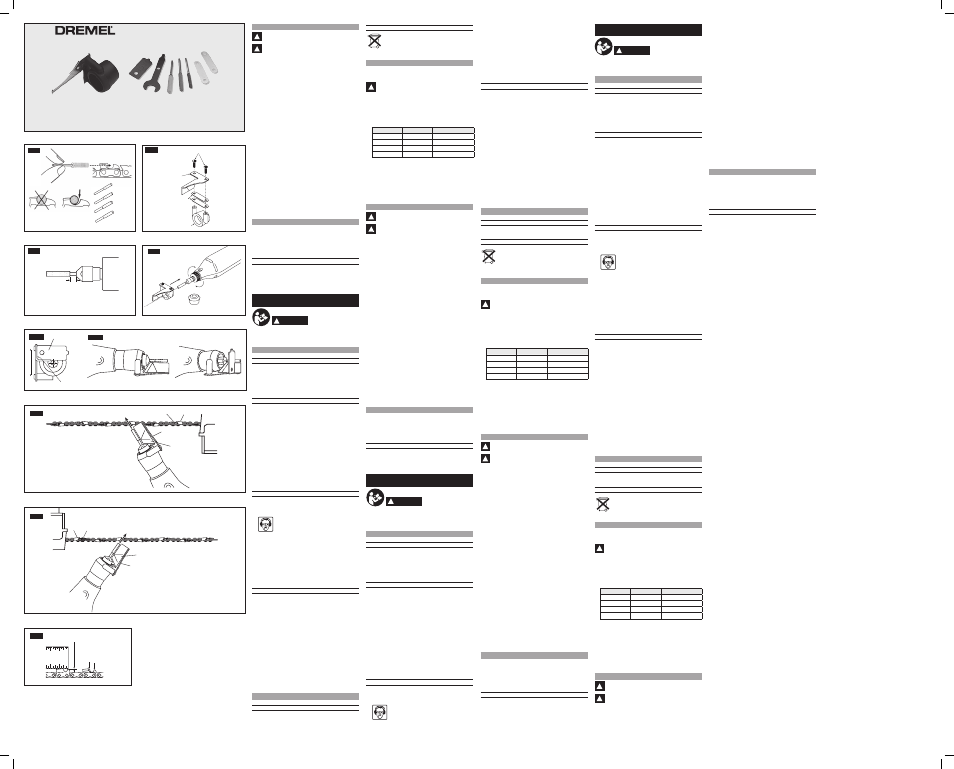

Model 1453
Chain Saw Sharpening Attachment
Dremel Europe
The Netherlands
www.dremel.com
2610004509 260609 All Rights Reserved
ø 5,5 mm
ø 4,8 mm
ø 4,5 mm
ø 4,0 mm
FIG. 1
FIG. 4 FIG. 3
6 mm
FIG. 5A
B
A
30˚
FIG. 5B
FIG. 2 A
B
C
D
30° 30° A
B
D C
D C
FIG. 6
30°
30°
B
A
C D
FIG. 7
FIG. 8
6 / 6
LIETOŠANAS NORĀDĪJUMI
! WARNING Lūdzu, izlasiet un apgūstiet šos norādījumus un motorzāģa rokasgrāmatu,
lai iegūtu pilnīgu informāciju par asināšanu.
! WARNING Ķēdes zobi jānoasina vienādi un vienmērīgi.
Motorzāģa asināšanas rīks, kas piestiprināts Dremel rotējošajam instrumentam,
noasinās gandrīz visu izplatītāko izmēru ķēdes, ja ņemsiet vērā šos vienkāršos
norādījumus.
ĶĒDES ASINĀŠANA
1. Novietojiet zāģi uz līdzenas, stabilas virsmas. Lai asināšana būtu veiksmīga,
jānoregulē ķēdes spriegums (kā norādīts Motorzāģa īpašnieka rokasgrāmatā).
Visefektīvāk asināšanu veikt uz līdzena zāģbaļķa - novietojot to aptuveni ap
vidu.
2. Novietojiet zāģi ar sānu pret sevi un motoru labajā pusē. Frēzes zobi tālākajā
ķēdes pusē ir noasināti no iekšpuses uz ārpusi, kā parādīts 6. attēlā.
Novietojiet virzošo detaļu (B) plakaniski uz zobiem ar 30º norādes atzīmi (A)
paralēli ķēdei. Novietojiet norādes atzīmi vienā līmenī ar ķēdi.
Parasti pilnīgi pietiekami ir ar diviem līdz trīs viegliem vēzieniem, ja vien
frēzes nav bojātas. Vienmērīgi noasiniet visas frēzes. Sāciet ar frēzi, kurai ir
visizteiktākie vizuālie defekti (piemēram, robi vai šķēlumi) un tad vienmērīgi
noasiniet visas frēzes. Pārmērīgi nenoasiniet ķēdes virskārtu, jo tas saīsina
ķēdes kalpošanas ilgumu.
PIEZĪME. Asiniet tikai frēzes zobus (C), ne dziļuma mērinstrumentu (D).
3. Kad visi zobi stieņa virspusē ir noasināti, pagrieziet ķēdi, izmantojot cimdus
vai drānu, pavelkot to virzienā uz stieņa galu. Šādā veidā atkārtojiet, līdz visi
ķēdes zobi tālākajā malā ir noasināti.
4. Apgrieziet zāģi ar sānu pret sevi tā, lai motors būtu kreisajā pusē. Asiniet
frēzes zobus tālākajā ķēdes malā no iekšpuses uz ārpusi vai prom no sevis
(7. attēls). Novietojiet virzošo detaļu uz zobiem ar 30º norādes atzīmi paralēli
ķēdei. Atkārtojiet iepriekš aprakstītās darbības, lai noasinātu visus frēzes
zobus ķēdes tālākajā malā.
5. Pēc ķēdes vairākkārtējas asināšanas, iespējams, liksies, ka tā negriež tik
ātri, cik vajadzētu. Katrai frēzei uz ķēdes tieši blakus asmenim ir dziļuma
mērītājs (D), kas nosaka zāģējuma dziļumu. Lai pārbaudītu griezuma dziļumu,
novietojiet metālu tieši uz asmeņiem (8. attēls) un pārbaudiet norādīto izmēru.
Šim izmēram vajadzētu būt aptuveni vienādam ar mērītāja biezumu (D). Ja
tā nav, pagrieziet ķēdes dziļuma mērītāju līdz attālums ir aptuveni vienāds
ar asināšanas komplekta mērītāju. Uzmanieties, lai neizmainītu tā formu.
Neizņemiet papildu materiālu. Saglabājiet šo dziļuma mērītāja standartu
visiem frēzes zobiem, lai griezumi būtu vienmērīgi.
APKALPOŠANA UN GARANTIJA
Šim firmas DREMEL izstrādājumam ir noteikta garantija atbilstoši spēkā esošajai
starptautiskajai un nacionālajai likumdošanai. Garantija neattiecas uz bojājumiem,
kuru cēlonis ir elektroinstrumenta normāla nolietošanās, pārslodze vai nepareiza
apiešanās ar to.
Rodoties pretenzijām, nosūtiet elektroinstrumentu neizjauktā veidā uz tuvāko
specializēto tirdzniecības vietu kopā ar iegādes datumu apliecinošu dokumentu.
KONTAKTI AR FIRMU DREMEL
Lai saņemtu sīkāku informāciju par firmas Dremel izstrādājumu sortimentu,
lietotāju atbalstu un konsultāciju tālruņa numuru, atveriet datortīkla vietni www.
dremel.com
Dremel Europe, P.O. Box 3267, 4800 DG Breda, Nîderlande
HR
OPĆE SIGURNOSNE UPUTE
! UPOZORENJE SVE UPUTE TREBA PROČITATI.
Nepoštivanje dolje navedenih uputa
može uzrokovati električni udar, požar i/ili teške ozljede. U daljnjem tekstu korišten
pojam „Električni alat“ odnosi se na električne alate s priključkom na električnu
mrežu (s mrežnim kabelom).
SAČUVAJTE OVE UPUTE
RADNO MJESTO
a. Održavajte vaše radno mjesto čistim i urednim. Nered i neosvijetljeno radno
područje mogu dovesti do nezgoda.
b. Ne radite s uređajem u okolini ugroženoj eksplozijom, u kojoj se nalaze
zapaljive tekućine, plinovi ili prašina. Električni alati proizvode iskre koje
mogu zapaliti prašinu ili pare.
c. Tijekom uporabe električnog alata djecu i ostale osobe držite dalje od mjesta
rada. U slučaju skretanja pozornosti mogli bi izgubiti kontrolu nad uređajem.
ELEKTRIČNA SIGURNOST
a. Priključni utikač uređaja mora odgovarati utičnici. Na utikaču se ni na koji
način ne smiju izvoditi izmjene. Ne koristite adapterski utikač zajedno
sa zaštitno uzemljenim uređajem. Utikač na kojem nisu vršene izmjene i
odgovarajuća utičnica smanjuju opasnost od električnog udara.
b. Izbjegavajte dodir tijela s uzemljenim površinama kao što su cijevi, radijatori,
štednjaci i hladnjaci. Postoji povećana opasnost od električnog udara ukoliko
je Vaše tijelo uzemljeno.
c. Uređaj držite dalje od kiše ili vlage. Prodiranje vode u električni uređaj
povećava opasnost od električnog udara.
d. Ne zloupotrebljavajte priključni kabel za nošenje, vješanje uređaja ili za
izvlačenje utikača iz mrežne utičice. Priključni kabel držite dalje od izvora
topline, ulja, oštrih rubova ili pomičnih dijelova uređaja. Oštećen ili usukan
priključni kabel povećava opasnost od električnog udara.
e. Ako sa električnim alatom radite na otvorenom, koristite samo produžni kabel
odobren za uporabu na otvorenom. Primjena produžnog kabela prikladnog za
rad na otvorenom smanjuje opasnost od električnog udara.
f. Ako se ne može izbjeći uporaba električnog alata u vlažnoj okolini,
upotrijebite sigurnosna sklopka za propuštanje u zemlju. Upotrebom
sigurnosne sklopke za propuštanje u zemlju smanjuje se opasnost od
električnog udara.
SIGURNOST LJUDI
a. Budite pažljivi, pazite što činite i postupajte oprezno kod rada s električnim
alatom. Ne radite s uređajem ako ste umorni ili pod utjecajem droga, alkohola
ili lijekova. Trenutak nepažnje kod uporabe uređaja može dovesti do ozbiljnih
ozljeda.
b. Nosite osobnu zaštitnu opremu. Uvijek nosite zaštitne naočale.
Nošenje osobne zaštitne opreme, kao što je maska za prašinu,
sigurnosna obuća koja ne kliže, zaštitna kaciga ili štitnik za
sluh, ovisno od vrste i primjene električnog alata, smanjuje
opasnost od ozljeda.
c. Izbjegavajte nehotično puštanje u rad. Prije nego što ćete utaknuti utikač
u utičnicu, provjerite je li električni alat isključen. Ako kod nošenja uređaja
imate prst na prekidaču ili se uključen uređaj priključi na električno
napajanje, to može dovesti do nezgoda.
d. Prije uključivanja uređaja uklonite alate za podešavanje ili vijčani ključ. Alat ili
ključ koji se nalazi u rotirajućem dijelu uređaja može dovesti do nezgoda.
e. Ne precijenite svoje sposobnosti. Zauzmite sigurno i stabilno uporište i u
svakom trenutku održavajte ravnotežu. Na taj način možete uređaj bolje
kontrolirati u neočekivanim situacijama.
f. Nosite prikladnu odjeću. Ne nosite široku odjeću ili nakit. Kosu, odjeću i
rukavice držite dalje od pomičnih dijelova. Mlohavu odjeću, nakit ili dugu kosu
mogu zahvatiti pomični dijelovi.
BRIŽLJIVA UPORABA I OPHOĐENJE S ELEKTRIČNIM ALATIMA
a. Ne preopterećujte uređaj. Za vaš rad koristite za to predviđen električni alat.
S odgovarajućim električnim alatom radit ćete bolje i sigurnije u navedenom
području učinka.
b. Ne koristite električni alat čiji je prekidač neispravan. Električni alat koji se više ne
može uključivati i isključivati opasan je i mora se popraviti.
c. Izvucite utikač iz mrežne utičnice prije podešavanja uređaja, zamjene pribora
ili odlaganja uređaja. Ovim mjerama opreza izbjeći će se nehotično pokretanje
uređaja.
d. Električni alat koji ne koristite spremite izvan dosega djece. Ne dopustite rad
s uređajem osobama koje nisu s njim upoznate ili koje nisu pročitale ove
upute. Električni alati su opasni ako s njima rade neiskusne osobe.
e. Održavajte uređaj s pažnjom. Kontrolirajte da li pomični dijelovi uređaja
besprijekorno rade i da nisu zaglavljeni, da li su dijelovi polomljeni ili tako
oštećeni da se ne može osigurati funkcija uređaja. Prije primjene ove oštećene
dijelove treba popraviti. Mnoge nezgode imaju svoj uzrok u slabo održavanim
električnim alatima.
f. Rezne alate održavajte oštrim i čistim. Pažljivo održavani rezni alati s oštrim
oštricama manje će se zaglaviti i lakše se s njima radi.
g. Električni alat, pribor, radne alate, itd. koristite prema ovim uputama i na
način kako je to propisano za poseban tip uređaja. Kod toga uzmite u obzir
radne uvjete i izvođene radove. Uporaba električnih alata za druge primjene
nego što je to predviđeno, može dovesti do opasnih situacija.
OKOLIŠ
ZBRINJAVANJE
Električni alat, pribor i ambalažu treba dovesti na ekološki prihvatljivu ponovnu
primjenu.
SAMO ZA ZEMLJE EU
Ne bacajte električni alat u kućni otpad!
Prema Europskim smjernicama 2002/96/EG za električne i
elektroničke stare uređaje, električni alati koji više nisu uporabivi
moraju se odvojeno sakupiti i dovesti na ekološki prihvatljivu
ponovnu primjenu.
MONTIRANJE
DODATAK ZA UPORABU S DREMELOVIM MODELIMA ROTIRAJUĆEG ALATA 300,
395, 398, 400, 4000, 780, 8000.
! WARNING Isključite utikač iz izvora struje prije vršenja bilo kakve montaže,
podešavanja ili zamjene pribora. Takve preventivne mjere opreza
smanjuju rizik od nenamjernog pokretanja alata.
Ovisno o vašoj određenoj veličini lanca, uvjerite se da montirate novi oštrač
ispravno na sljedeći način:
1. Pogledajte sliku 1 za ispravan brus.
2. Nakon što ste odredili ispravan brus za vaš lanac s crteža, montirajte dodatak
vijčanim pritezanjem vodilice (B) i odgovarajućeg broja fiksatora (C) na
spojnicu (D) uz uporabu dva vijka (A), kao što je prikazano na slici 2.
Promjer Boja Broj graničnika
5,5 mm ružičasta 2
4,8 mm narančasta 1
4,5 mm bijela 1
4,0 mm plava –
3. Sigurno montirajte odgovarajući brus na vaš alat s otprilike 6 mm držača
isturenog između kape trupca i brusa (slika 3).
4. Odstranite poklopac kućišta i vijak na dodatku za oštrenje motorne pile (slika 4).
Uporabom odgovarajuće strane mjerača (A) namjestite vodilicu tako da je
ispravno pozicionirana uz uzimanje u obzir brusa i pritegnite vijke. Mjerač mora
biti priljubljen uz kraj (B) vodilice i mora dodirivati brus (slika 5).
Slika 5A = prednji izgled, slika 5B = bočni izgled
UPUTE ZA RUKOVANJE
! WARNING Molimo pročitajte i shvatite ove upute i upute za motornu pilu kako biste
saznali sve informacije o oštrenju.
! WARNING Zupci lanca moraju biti jednako i ravnomjerno naoštreni.
Kad je nastavak montiran na Dremel rotirajući alat, dodatak za oštrenje motorne
pile naoštrit će gotovo sve uobičajene veličine lanca ako slijedite ove jednostavne
upute.
OŠTRENJE LANCA
1. Postavite vašu pilu na ravnu i čvrstu površinu. Za ispravno oštrenje lanca
zatezanje se mora namjestiti (kao što je specificirano u priručniku za uporabu
motorne pile). Oštrenje se najbolje obavlja ako se vrši na ravnoj površini
prečke pile – negdje na sredini prečke.
2. Pozicionirajte pilu tako da gledate na stranu prečke lanca s motorom na vašoj
desnoj strani. Zupci noža na udaljenoj strani lanca su naoštreni, s unutarnje
prema vanjskoj strani, kao što je prikazano na slici 6. Postavite vodilicu (B)
ravno na zubac s indeksnom crtom 30º
(A) paralelno s lancem. Poravnajte indeksnu crtu s lancem.
Dva ili tri lagana udata obično su dovoljna osim ako nož nije oštećen.
Naoštrite sve noževe podjednako. Počnite s nožemo kod kojeg je oštećenje
najočiglednije (npr. urezi ili udubljenja) i naoštrite sve noževe podjednako. Ne
odstranjujte višak materijala jer će to samo smanjiti životni vijek lanca.
NAPOMENA: Naoštrite samo zubac noža (C), ne mjerač za dubinu (D).
3. Kad su naoštreni svi zupci na vrhu prečke, nastavite s lancem uz upotrebu
rukavice ili krpe povlačenjem lanca prema kraju prečke. Ponavljajte dok svi
zupci na udaljenoj strani lanca ne budu naoštreni.
4. Okrenite pilu tako da gledate na stranu prečke lanca s motorom na vašoj
desnoj strani. Naoštrite zupce noža na udaljenoj strani lanca, s unutarnje
prema vanjskoj strani ili od vas (slika 7). Postavite vodilicu ravno na zubac s
indeksnom crtom 30º
paralelno s lancem. Ponovite gore navedeni proces za oštrenje svih zubaca
noža na udaljenoj strani lanca.
5. Nakon što je vaš lanac naoštren nekoliko puta, može se desiti da on ne reže
brzo kao što mislite da bi trebao. Svaki nož na vašem lancu ima mjerač
dubine (D) odmah ispred ruba za rezanje (C) koji određuje koliko veliko
treba biti rezanje. Da biste provjerili ispravnu dubinu rezanja, postavite ravni
metalni rub iznad vrhova rubova za rezanje (slika 8) i provjerite navedene
dimenzije. Te dimenzije trebaju biti otprilike jednake kao debljina mjerača
(D). Ako to nije slučaj, izbrusite lanac dok zazor ne bude jednak otprilike kao
debljina mjerača kompleta za oštrenje. Potrudite se da održite njegov oblik.
Ne odstranjujte više materijala. Držite tu postavku mjerača dubine jednaku za
sve zupce noža kako biste imali ravnomjerno rezanje.
SERVIS I GARANCIJA
Ovaj proizvod DREMEL je zajamčeno u skladu sa zakonskim/specifičnim
nacionalnim propisima; šteta zbog normalnog trošenja, preopterećenja ili
neispravne uporabe je isključena iz garancije.
U slučaju garancijskog zahtjeva pošaljite alat u nerastavljenom stanju zajedno s
računom vašem trgovcu.
KONTAKT DREMEL
Za više informacija o ponudi Dremel, tehničku potporu i vruću liniju posjetite
www.dremel.com
Dremel Europe, P.O. Box 3267, 4800 DG Breda, Nizozemska
SRB
ОПШТА СИГУРНОСНА УПУТСТВА
! УПОЗОРЕЊЕ ПРОЧИТАЈТЕ СВА УПУТСТВА.
Неслеђење свих упутстава може да
проузрокује електирчни шок, пожар и/или озбиљне повреде. Термин "снажни
алат" у свим упозорењима која су доле наведена односи се на ваш снажни
алат који се прикључује на струју (са каблом) или алат на батерије (без
кабла).
САЧУВАЈТЕ ОВА УПУТСТВА
РАДНО ПОДРУЧЈЕ
a. Држите радно подручје чистим и добро осветљеним. Неуредна и тамна
радна подручја могу да буду узрок незгоде.
b. Немојте користити снажни алат у експлозивном окружењу, као што је нпр.
присуство запаљивих течности, гасова или паре. Снажни алат производи
искре које могу да запале пару или дим.
c. Током руковања снажним алатом одмакните се од деце и осталих лица.
Непажња може да буде узрок губљења контроле.
ЕЛЕКТРИЧНА СИГУРНОСТ
a. Утикачи снажног алата морају да одговарају утичницама. Никада
и ни на који начин немојте да модификујете утикаче. Немојте да
користите никакве адаптера утикача са уземљеним снажним алатима.
Немодификовани утикачи и одговарајуће утичнице смањују ризик од
електричног шока.
b. Избегавајте контакт тела са уземљеним површинама као што су цеви,
радијатори, штедњаци и фрижидери. Ризик од електричног шока је
повећан ако је ваше тело уземљено.
c. Немојте излагати снажни алат киши или влажним условима. Вода која
доспе у унутрашњост снажног алата повећаће ризик од електричног
шока.
d. Немојте оштетити кабл. Немојте никада користити кабл за ношење, вучу
или искључивање снажног алата. Држите кабл далеко од топлоте, уља,
оштрих ивица и покретних делова. Оштећени или замршени каблови
повећавају ризик од електричног шока.
e. Кад радите са снажним алат вани, користите продужни кабл прикладан
за спољну употребу. Употреба кабла прикладног за спољну употребу
смањује ризик од електричног шока.
f. Ако рад електричног алата не може да се избегне у влажној околини,
користите прекидач струјне заштите при квару. Употреба прекидача
струјне заштите при квару смањује ризик од електричног удара.
ЛИЧНА СИГУРНОСТ
a. Будите опрезни, пазите шта радите док рукујете снажним алатом и будите
разборити. Не користите снажни алат ако сте уморни или под утицајем
дроге, алкохола или лекова. Тренутак непажње током руковања снажним
алатом може за резултат да има озбиљне повреде лица.
b. Користите сигурносну опрему. Увек користите заштиту за
очи. Сигурносна опрема као што је маска за заштиту од
прашине, ципеле за заштиту од клизања, заштитна
кацига или заштита за уши која се употребљава у
одговарајућим условима смањиће могућност повреда лица.
c. Избегавајте случајно укључивање. Уверите се да је прекидач у
искљученом (off) положају пре прикључивања. Ношење снажног алата с
прстом на прекидачу или прикључивање снажног алата док је прекидач
у "on" положају може проузроковати несрећу.
d. Пре укључивања снажног алата одстраните сва средства за подешавања
или кључеве. Кључ или средство за подешавање који се оставе
прикључени на ротациони део снажног алата могу да проузрокују
повреде лица.
e. Не претерујте. Све време одржавајте одговарајући положај и равнотежу.
То омогућава бољу контролу снажног алата у неочекиваним
ситуацијама.
f. Обуците се примерено. Немојте носити широку одећу или накит. Косу,
одећу и рукавице држите далеко од покретних делова. Широка одећа,
накит или дуга коса могу да се запетљају међу покретне делове.
КОРИШЋЕЊЕ И ОДРЖАВАЊЕ СНАЖНОГ АЛАТА
a. Немојте форсирати снажни алат. Користите одговарајући снажни алат
потребан за вашу дату ситуацију. Одговарајућим снажним алатом
урадићете посао боље и сигурније у складу са његовом наменом.
b. Немојте користити снажни алат ако прекидач on/off не ради. Било који
снажни алат који не може да се контролише помоћу прекидача је опасан
и мора да се поправи.
c. Искључите утикач из извора струје пре вршења било каквих подешавања,
замене прибора или одлагања снажног алата. Такве превентивне
безбедносне мере смањују ризик од ненамерног укључивања снажног
алата.
d. Снажни алат који не употребљавате држите изван домашаја деце и
немојте дозволити да алатом рукују особе које нису упознате са њим или
овим упутством. Снажни алати су опасни у рукама корисника који нису
обучени.
e. Оджавајте снажне алате. Проверите да ли су спојни или покретни делови
добро подешени, као и то да ли су делови у исправном стању и све
друге услове који би могли да утичу на руковање снажним алатом. Ако је
алат оштећен, дајте га на поправку пре поновне употребе. Узрок многих
несрећа је лоше одржавање снажног алата.
f. Алат за сечење држите оштрим и чистим. Правилно одржаван алат за
сечење са оштрим ивицама за сечење ређе се заглављује и лакше га је
контролисати.
g. Користите снажни алат, прибор и битове алата у складу са овим
упутствима и на начин који је предвиђен за одређену врсту снажног алата
узимајући у обзир радне услове и посао који треба да се обави. Употреба
снажног алата за послове који нису предвиђени може да проузрокује
настанак опасне ситуације.
ОКОЛИНА
ОДЛАГАЊЕ
Алат, прибор и амбалажу требало би сортирати за еколошки повољну
рециклажу.
САМО ЗА ЗЕМЉЕ ЕУ
Не бацајте снажни алат у кућно смеће!
У складу са Европском директивом 2002/96/EC о отпаду од
електирчне и електроничке опреме и њене примене у складу са
националним законом, електрични алати којима је истекао век
трајања морају да се скупљају одвојено и одлажу на еколошки
исправан начин.
МОНТАЖА
ДОДАТАК ЗА УПОТРЕБУ СА МОДЕЛИМА DREMEL РОТАЦИОНОГ АЛАТА
300, 395, 398, 400, 4000, 780, 8000.
! WARNING Искључите утикач из извора струје пре вршења било какве
монтаже, подешавања или замене прибора. Такве превентивне
безбедносне мере смањују ризик од ненамерног укључивања алата.
Зависно од ваше конкретне величине ланца, уверите се да сте нови оштрач
монитрали исправно на следећи начин:
1. Погледајте слику 1 за исправан брус.
2. Кад одредите одговарајући брус за ваш ланац са цртежа, монтирајте
додатак притезањем завртања на водич (B) и одговарајући број фиксатора
(C) на спојницу (D) уз употребу два завртња (A), као што је приказано на
слици 2.
Пречник Боја Број фиксатора
5,5 мм роза 2
4,8 мм наранџаста 1
4,5 мм бела 1
4,0 мм плава –
3. Безбедно монтирајте исправан брус на ваш алат са отприлике 6 мм
осовине избачене између капе трупа и бруса (слика 3).
4. Одстраните капу кућишта и завртањ на додатку за оштрење моторне
тестере (слика 4).
Уз употребу одговарајуће стране мерача (A) подесите водич тако да буде
исправно постављен уз узимање у обзир бруса и притегните завртње. Мерач
мора да буде приљубљен уз угао (B) водича и да при томе остварује контакт
са брусом (слика 5).
слика 5A = предњи изглед, слика 5B = бочни изглед
УПУТСТВО ЗА РАД
! WARNING Молимо да прочитате и разумете ова упутства и упутство за моторну
тестеру како бисте сазнали детаљне информације о оштрењу.
! WARNING Зупци ланца морају да буду наоштрени једнако и равномерно.
Када је монтиран на Dremel ротациони алат, додатак за оштрење моторне
тестере наоштриће готово све уобичајене величине ланца ако следите ова
једноставна упутства.
ОШТРЕЊЕ ЛАНЦА
1. Поставите тестеру на равну и чврсту површину. За исправно оштрење
затезање ланца мора да се подеси (као што је спецификовано у
приручнику за моторну тестеру). Оштрење се најбоље врши ако се
обавља на равни пречаге тестере – негде на средини пречаге.
2. Поставите тестеру тако да гледате на страну пречаге ланца са мотором
на вашој десној страни. Зупци резача на удаљеној страни ланца се оштре,
са унутрашње стране према споља као што је приказано на слици
6. Поставите водич (B) равно на зубац са индексном линијом 30º (A)
паралелно са ланцем. Поравнајте индексну линију са ланцем.
Два или три лагана удара су обично потребна осим ако је резач
оштећен. Све резаче једнако наоштрите. Почните са резачем на којем су
оштећења највидљивија (нпр. урези или удубине) и наоштрите све резаче
равномерно. Немојте да одстрањујете вишак материјала јер то само
смањује животни век ланца.
НАПОМЕНА: Само наоштрите зупце резача (C), не и мерач за дубину (D).
3. Када су сви зупци на врху пречаге наоштрени, наставите са оштрењем
ланца уз употребу рукавице или крпе повлачењем ланца према крају
пречаге. Поновите то док сви зупци на удаљеној страни ланца не буду
наоштрени.
4. Окрените тестеру тако да гледате на страну пречаге ланца са мотором на
вашој десној страни. Наоштрите зупце резача на удаљеној страни ланца,
са унутрашње стране према споља или од вас (слика 7). Поставите водич
равно на зубац са индексном линијом 30º паралелно са ланцем. Поновите
горе наведени процес за оштрење свих зубаца резача на удаљеној страни
ланца.
5. Након што сте наоштрили ланац неколико пута, може да се догоди да
он не сече тако брзо као што ви осећате да би требало. Сваки резач на
вашем ланцу има мерач дубине (D) одмах испред ивице за сечење (C)
којим се одређује колико дубоко може да се реже. Да бисте проверили
исправну дубину сечења, поставите металну равну ивицу преко врхова
ивица за сечење (слика 8) и проверите наведене димензије. Ова
димензија треба да буде отприлике једнака дебљини мерача (D). Ако
није, избрусите мерач дубине ланца док зазор не буде отприлике једнак
дебљини мерача из комплета за оштрење. Побрините се да одржите
његов облик. Немојте да одстрањујете више материјала. Држите ту
поставку мерача дубине једнаком на свим зупцима резача како бисте
могли да сечете равно.
СЕРВИС И ГАРАНЦИЈА
Овај DREMEL производ поседује гаранцију у складу са одредбама прописаним
законом/специфичним за земљу; оштећења услед нормалног коришћења и
трошења, преоптерећења или непрописно коришћење искључени су из оквира
гаранције.
У случају жалбе, пошаљите алат вашем продавачу у нерасклопљном стању
заједно са доказом о куповини.
КОНТАКТ DREMEL
За више информација о асортиману предузећа Dremel, подршци и телефонској
линији, посетите www.dremel.com.
Dremel Europe, P.O. Box 3267, 4800 DG Breda, Холандија
SK
VŠEOBECNé BEZPEČNOSTNé POKYNY
! VÝSTRAHA PREČÍTAJTE SI VŠETKY POKYNY.
Nedodržanie akéhokoľvek z nižšie
uvedených pokynov môže zapríčiniť úraz elektrickým prúdom, požiar alebo vážne
zranenie. Termín „elektrický prístroj“ vo všetkých upozorneniach uvedených nižšie
sa vzťahuje k vášmu elektrickému prístroju napájanému zo siete (káblom).
TIETO POKYNY SI USCHOVAJTE
PRACOVISKO
a. Pracovisko udržiavajte čistým a dobre osvetleným. Neupratané alebo slabo
osvetlené miesta sú častou príčinou nehôd.
b. Nepoužívajte elektrické prístroje vo výbušných ovzdušiach, teda v prítomnosti
horľavých kvapalín, plynov alebo prachu. Elektrické prístroje vytvárajú iskry,
ktoré môžu spôsobiť vznietenie prachu alebo pár.
c. Počas práce s elektrickým nástrojom zabráňte prístupu detí a nepovolaných
osôb. Akékoľvek rozptyľovanie pozornosti môže viesť k strate kontroly nad
nástrojom.
ELEKTRICKÁ BEZPEČNOSŤ
a. Zástrčky elektrických prístrojov musia zodpovedať zásuvkám. Nerobte na
zástrčke nikdy žiadne úpravy. Nepoužívajte adaptér zástrčiek s uzemnenými
elektrickými prístrojmi. Neupravené zástrčky a zásuvky znižujú riziko
zasiahnutia elektrickým prúdom.
b. Zabráňte kontaktu tela s uzemnenými povrchmi, ako je potrubie, radiátory,
sporáky alebo chladničky. Zvýšené riziko úrazu elektrickým prúdom je v
prípade, že je vaše telo uzemnené.
c. Nevystavujte elektrické prístroje dažďu ani vlhku. Vniknutie vody do
elektrického prístroja zvýši riziko úrazu elektrickým prúdom.
d. Nepoužívajte kábel na iné účely, než na ktoré je určený. Nikdy pomocou
kábla nenoste, neťahajte elektrický prístroj ani ho nevyťahujte zo zásuvky.
Ukladajte kábel mimo zdroja tepla, oleja, ostrých okrajov a pohyblivých
predmetov. Poškodený alebo rozpletený kábel zvyšuje riziko úrazu elektrickým
prúdom.
e. Pri vonkajšom použití elektrického prístroja použite predlžovací kábel vhodný
na vonkajšie použitie. Použitie kábla vhodného na vonkajšie použitie znižuje
riziko úrazu elektrickým prúdom.
f. Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom
prostredí, použite prerušovač uzemňovacieho obvodu. Používanie prerušovača
uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.
OSOBNÁ BEZPEČNOSŤ
a. Počas manipulácie s elektrickým nástrojom buďte pozorní, sústreďte sa na
obrábaný predmet a používajte zdravý úsudok. Elektrický nástroj nepoužívajte,
ak ste unavení alebo pod vplyvom drog, alkoholu či liekov. Aj krátka chvíľa
nepozornosti počas manipulácie s elektrickým nástrojom môže spôsobiť
vážne poranenie.
b. Pri práci používajte ochranné pracovné pomôcky. Vždy
používajte ochranu očí. Používanie vhodných ochranných
pomôcok, akými sú napríklad protiprachová maska,
bezpečnostná protišmyková obuv, ochranná prilba či ochrana
sluchu, znižuje riziko poranenia.
c. Zabráňte náhodnému spusteniu. Pred pripojením sa uistite, či je vypínač v
pozícii Off (Vypnuté). Prenášanie elektrického prístroja s prstom na vypínači
alebo pripájanie elektrického prístroja s vypínačom v polohe On (Zapnuté) je
častou príčinou nehôd.
d. Pred zapnutím elektrického prístroja vyberte prípadný nastavovací kľúč alebo
francúzsky kľúč. Francúzsky kľúč alebo nastavovací kľúč ponechaný na
otočnej časti môže spôsobiť vážne zranenia.
e. Nepoužívajte prístroj príliš vysoko. Počas práce vždy udržiavajte stabilné
držanie tela a rovnováhu. Tým sa zabezpečí lepšia kontrola nad nástrojom v
prípade neočakávaných udalostí.
f. Používajte vhodné oblečenie. Nenoste voľné oblečenie ani šperky. Vlasy,
oblečenie a rukavice udržiavajte v bezpečnej vzdialenosti od pohyblivých
častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do
pohyblivých častí.
POUŽÍVANIE A ÚDRŽBA PRÍSTROJA
a. Nepoužívajte elektrický prístroj na iné účely, než na ktoré je určený.
Používajte elektrický prístroj zodpovedajúci vašej činnosti. Správny elektrický
prístroj umožní vykonať prácu lepšie a bezpečnejšie pri rýchlosti, na ktorú bol
navrhnutý.
b. Nepoužívajte elektrický prístroj, ak nefunguje vypínač. Elektrický prístroj, ktorý
nemožno ovládať pomocou vypínača, je nebezpečný a je ho potrebné opraviť.
c. Vypojte napájací kábel z elektrickej siete, skôr než budete vykonávať
akékoľvek nastavenie, meniť pomôcky a predtým, ako elektrický prístroj
uložíte. Tieto preventívne opatrenia znižujú riziko náhodného spustenia
elektrického prístroja.
d. Ukladajte prístroje mimo dosahu detí a neumožnite osobám, ktoré nie sú
zoznámené s elektrickým prístrojom a týmito pokynmi, používať tento prístroj.
Elektrické prístroje sú v rukách nezaškolených používateľov nebezpečné.
e. Udržujte elektrické prístroje. Skontrolujte nesprávne vyrovnanie alebo
upevnenie pohyblivých častí, poškodenie častí alebo akýkoľvek iný stav,
ktorý môže ovplyvniť fungovanie elektrických prístrojov. Ak je elektrický
prístroj poškodený, pred použitím ho opravte. Mnoho nehôd je spôsobených
nedostatočnou údržbou elektrických prístrojov.
f. Rezacie nástroje udržujte ostré a čisté. Správne udržované rezacie nástroje
s ostrými rezacími okrajmi majú menšiu tendenciu sa zaseknúť a možno ich
jednoducho ovládať.
g. Používajte elektrický prístroj, ochranné pomôcky, bity a ďalšie pomôcky podľa
týchto pokynov a spôsobom, ktorý zodpovedá príslušnému typu elektrického
prístroja, pri zohľadnení pracovných podmienok a vykonávanej práci. Použitie
elektrického prístroja na iné operácie, než na aké je prístroj určený, môže mať
za následok nebezpečné situácie.
ŽIVOTNé PROSTREDIE
LIKVIDÁCIA
Prístroj, jeho príslušenstvo aj obal je potrebné recyklovať v súlade s princípmi
ochrany životného prostredia.
IBA PRE KRAJINY ES
Nevhadzujte elektrické prístroje do domového odpadu!
Podľa európskej smernice 2002/96/ES o odpade z elektrických a
elektronických zariadení a jej implementácie do národných právnych
predpisov sa vyradené elektrické náradie musí zhromažďovať
samostatne a likvidovať spôsobom šetrným k životnému prostrediu.
MONTÁŽ
NÁSTAVEC JE URČENÝ NA POUŽITIE S MIKRONÁRADÍM DREMEL MODEL 300,
395, 398, 400, 4000, 780, 8000.
! WARNING Pred výmenou príslušenstva a úpravami nástavcov odpojte
zariadenie od zdroja napájania. Tieto preventívne opatrenia znižujú
riziko náhodného spustenia zariadenia.
Podľa veľkosti príslušnej reťaze zmontujte ostriaci nástroj takýmto spôsobom:
1. Podľa obrázka 1 zvoľte správny brúsny kameň.
2. Keď ste podľa obrázka zvolili správny brúsny kameň na príslušnú reťaz,
zmontujte nadstavec tak, že pomocou dvoch skrutiek (A) priskrutkujete
vodidlo (B) a príslušný počet podložiek (C) k svorke (D) tak, ako je to
znázornené na obrázku 2.
Priemer Farba Počet podložiek
5,5 mm ružová 2
4,8 mm oranžová 1
4,5 mm biela 1
4,0 mm modrá –
3. Do stroja bezpečne namontujte brúsny kameň tak, aby medzi upínaním a
kameňom zostalo voľných asi 6 mm tela (obrázok 3).
4. Odoberte ochranný kryt a naskrutkujte ostriaci nadstavec na reťazové píly
(obrázok 4).
Pomocou príslušnej strany meradla (A) nastavte vodidlo tak, aby bolo správne
umiestnené vzhľadom na brúsny kameň, a dotiahnite skrutky. Meradlo musí
byť vyrovnané s hranou vodidla (B) a zároveň sa dotýkať brúsneho kameňa
(obrázok 5).
Obrázok 5A = pohľad spredu, obrázok 5B = pohľad zboku
NÁVOD NA POUŽITIE
! WARNING Podrobné pokyny týkajúce sa ostrenia nájdete v tomto návode a v
návode k motorovej píle.
! WARNING Zuby reťaze sa musia ostriť rovnomerne a pravidelne.
Ak budete dodržiavať tieto pokyny a nadstavec na ostrenie reťaze motorovej píly
bude nasadený na rotačný nástroj Dremel, naostríte všetky bežné veľkosti reťazí.
OSTRENIE REŤAZE
1. Postavte pílu na rovný a pevný povrch. Správne naostrenie dosiahnete, ak
nastavíte aj napnutie reťaze (pozrite si návod na používanie motorovej píly).
Najlepším miestom na ostrenie je rovná časť niekde v polovici vodiacej lišty.
2. Umiestnite pílu tak, že sa zboku pozeráte na vodiacu lištu reťaze a motor
máte po pravej strane. Ostria sa rezacie zuby na vzdialenejšej strane reťaze
zvnútra smerom von, ako je ukázané na obrázku 6. Položte vodidlo (B)
naplocho na zub, tak aby bola 30º ryska (A) rovnobežná s reťazou. Vyrovnajte
túto rysku podľa reťaze.
Ak hrany neboli zničené, na naostrenie zvyčajne postačujú dva alebo
tri mierne rázy. Všetky hrany naostrite rovnomerne. Začnite s hranou s
najviditeľnejším poškodením (napr. ryhy, drážky) a všetky hrany nabrúste
rovnomerne. Neodstraňujte prebytočný materiál, pretože by sa skrátila
životnosť reťaze.
Poznámka: Brúste iba rezacie zuby (C), nie hĺbkovú mierku (D).
3. Keď nabrúsite všetky zuby na vrchnej časti vodiacej lišty, pomocou rukavice
alebo tkaniny posuňte reťaz smerom ku koncu lišty. Opakujte dovtedy, kým
nenaostríte všetky zuby.
4. Otočte pílu tak, že sa zboku pozeráte na vodiacu lištu reťaze a motor máte
po ľavej strane. Naostrite rezacie zuby na vzdialenejšej strane reťaze zvnútra
smerom von, resp. smerom od vás (obrázok 7). Položte vodidlo naplocho na
zub, tak aby bola 30º ryska rovnobežná s reťazou. Opakujte tento postup
dovtedy, kým nenaostríte rezacie zuby na vzdialenejšej strane reťaze.
5. Keď reťaz naostríte niekoľkokrát, možno zbadáte, že už nereže tak, ako by
mala. Každý rezací zub na reťazi má pred rezacou hranou (C) hĺbkovú mierku
(D), ktorá určuje, ako hlboko sa môže zarezať. Ak chcete zistiť správnu hĺbku
rezu, položte na vrch rezacích hrán (obrázok 8) kovový príložník a pozrite si
vzdialenosť. Vzdialenosť by mala byť približne rovnaká, ako je hrúbka mierky
(D). Ak to tak nie je, vybrúste hĺbkovú mierku reťaze, kým nebude medzera
približne rovnaká ako hrúbka mierky ostriacej súpravy. Dajte pozor, aby ste
zachovali jej tvar. Neodoberajte viac materiálu. Aby bol rez rovný, dodržiavajte
túto hĺbku rovnakú na všetkých rezacích zuboch.
SERVISNé A ZÁRUČNé PODMIENKY
Tento výrobok spoločnosti DREMEL podlieha záručným podmienkam v súlade
s legislatívnymi ustanoveniami príslušnej krajiny; záruke nepodlieha bežné
opotrebovanie nástroja ani poškodenia spôsobené jeho preťažením či nesprávnou
manipuláciou.
V prípade reklamácie nástroj odošlite v nerozobratom stave spolu s potvrdením o
jeho zakúpení na adresu predajcu.
ADRESA SPOLOČNOSTI DREMEL
Bližšie informácie o výrobkoch, podpore a službách spoločnosti Dremel nájdete na
webovej adrese www.dremel.com.
Dremel Europe, P.O. Box 3267, 4800 DG Breda, Holandsko
