51

ЗАМЕНА ПЛАВКИХ

ПРЕДОХРАНИТЕЛЕЙ

Монтажный блок с предохранителя-

ми 1, рис� 57, и реле 2 крепится на

специальных кронштейнах слева от

рулевой колонки и закрывается снизу

крышкой 3� Для доступа к монтажному

блоку снимите его крышку, для чего

отверните саморезы� Неисправный

предохранитель определяется по вы-

шедшим из строя цепям, защищаемым

этим предохранителем, в соответствии

с Таблицей 3� Сила тока, на которую

рассчитан предохранитель, указана на

его лицевой части, а номер предохра-

нителя нанесён на корпусе монтажного

блока� Новый предохранитель должен

иметь ту же маркировку по току, что и

заменяемый�

Схема размещения реле и предохра-

нителей приведена на рис� 57� Компо-

новка блока, установленного на Вашем

автомобиле, может отличаться от по-

казанной на рис� 57�

Внимание

Категорически запрещается установ-

ка самодельной перемычки или предо-

хранителя другого номинала взамен

перегоревшего�

В случае повторного выхода из строя

предохранителя для выяснения и

устранения причин, вызвавших его

оплавление, Вам необходимо обра-

титься к официальному дилеру ЗАО

«Джи Эм-АВТОВАЗ»�

Дополнительно под панелью приборов

со стороны пассажира располагаются

блоки реле с предохранителями, ко-

торые защищают элементы системы

впрыска� Предохранители имеют номи-

нал по току 15 А� Два предохранителя

на 50 А защищают цепи электровенти-

ляторов системы охлаждения�

Плавкими предохранителями не за-

щищаются электрические цепи зажига-

ния, пуска двигателя, генератора, реле

ближнего света фар, колодка подклю-

чения аудиоаппаратуры�

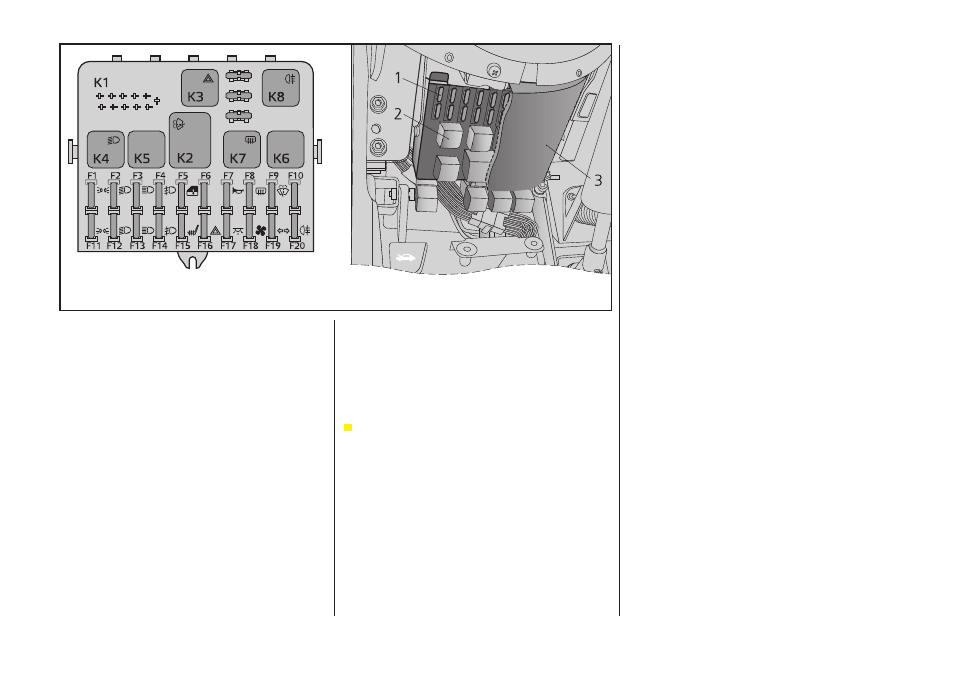

Рис� 57� Монтажный блок – схема и установка
