Орнату және теңшеу
_9
01
ОРНАТУ
ЖӘНЕ
ТЕҢШЕУ

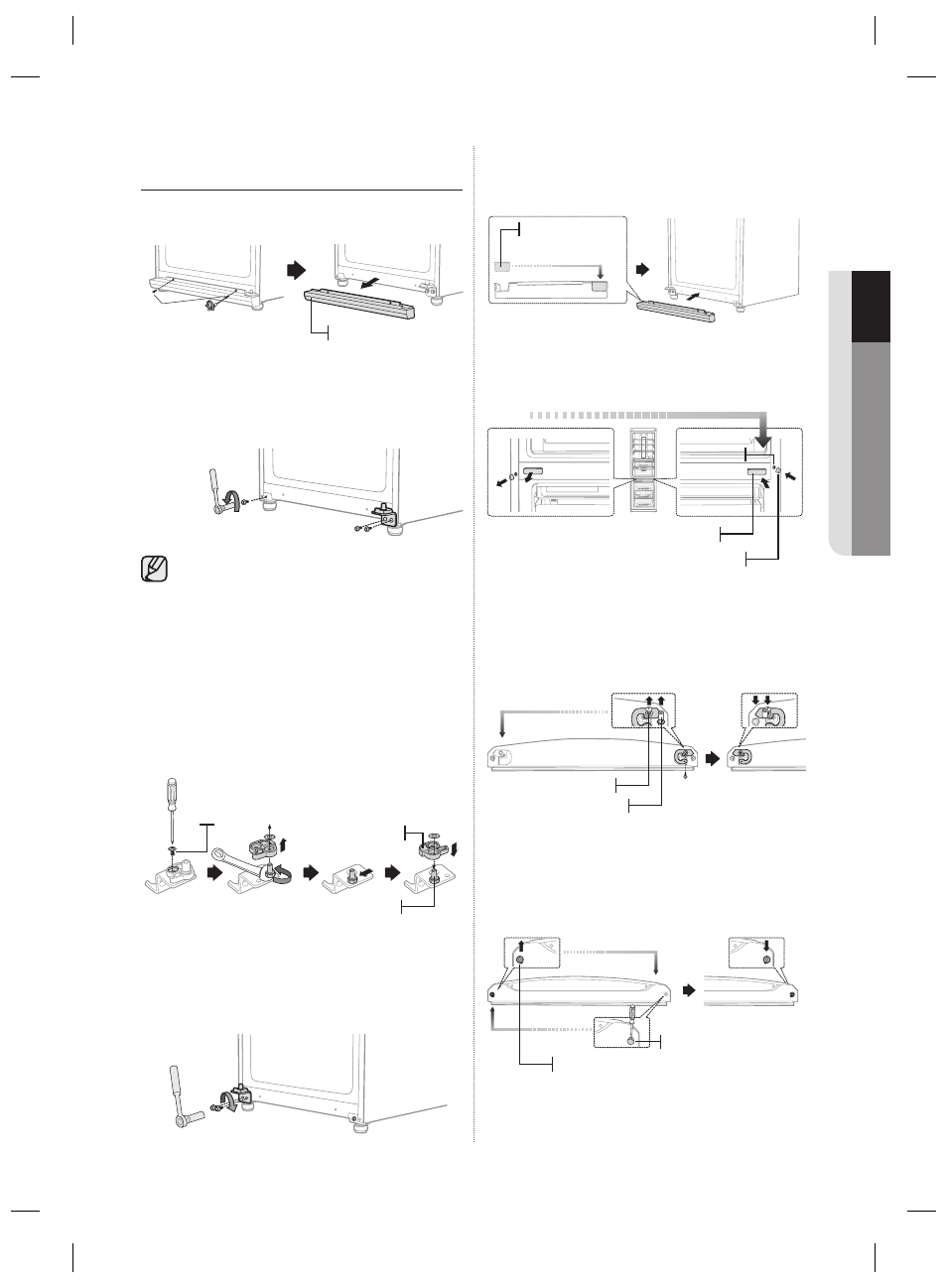

ТОҢАЗЫТҚЫШ ЕСІКТЕРІН
ОРНАТУ (ЖАЛҒАСЫ)
6. Екі бұраманы алып тастап, алдыңғы аяғының
қақпағын шешіңіз.
7. Астыңғы ілгекті ұстап тұратын екі бұрандама мен
шешіп алынған төменгі ілгек бекітілетін алдыңғы
аяғының жанындағы, сол жағындағы бұрандаманы
бұрап алыңыз.
Демонтаждау және құрастыру кезінде ыңғайлы
болу үшін төменгі ілгекті шешіп аларда
алдыңғы аяқтарын сәл ғана сағат тілі бойынша
бұрап қойыңыз.
8. Төменгі ілгектегі осьтің қалпын өзгертіңіз.
Автоматты бағыттауыштағы бұрама мен төменгі
ілгектегі осьті 11 миллиметрлік сомын кілттің
көмегімен алып тастаңыз. Төменгі ілгектің осін сол
жағына бекітіп, автоматты бағыттауышты қарама-
қарсы жаққа орнатыңыз.
9. Төменгі ілгекті 8-сатыда алып тасталынған
бұрандама орналасқан жерге, тоңазытқыштың
төмендегі сол жағына бекітіңіз. Келешекте
пайдалау үшін бұрандаманы тоңазытқыштың
төменгі оң жағындағы тесікке қайта бұрап салыңыз.
10. Төменгі ілгектің қақпағын басқа жағына орнатып,
алдыңғы аяғының қақпағын тоңазытқыштың
төменгі бөлігіне бекітіңіз.
11. Ортаңғы ілгек қақпағын, бұрама мен бұраманың
қақпағын сол жақтан оң жаққа ауыстырыңыз.
12. Мұздату камерасының төменгі оң жақтағы
есігіндегі бұраманы алып тастаңыз. Есіктің
шектегіштері мен төлкені оң жағынан сол жағына
ауыстырыңыз.
13. Ілгектің төлкесі мен төлкенің қақпағын
тоңазытқыш есігінің жоғарғы бөлігіне
ауыстырыңыз.
Бұрамалар
Алдыңғы аяғының
қақпағы
10mm
10mm
Төменгі ілгек осі
Автоматты
бағыттауыш
Бұрама
Төменгі ілгектің
қақпағы
Бұраманың қақпағы
Ортаңғы ілгектің қақпағы
Бұрама
Бұрама
Төлкенің қақпағы
Ілгектің төлкесі
Төлкенің қақпағы
Колпачок втулки
