Описание компонентов (продолжение)
S-VIDEO
IN/OUT
COMPONENT
OUT
VIDEO
IN/
OUT
IN/
OUT
AUDIO
CH1
CH2
CAM REMOTE
USB 2.0
ZOOM SS
FOCUS IRIS
3
7
8
9
13
12
1 2
11
10
6
4
5
1394

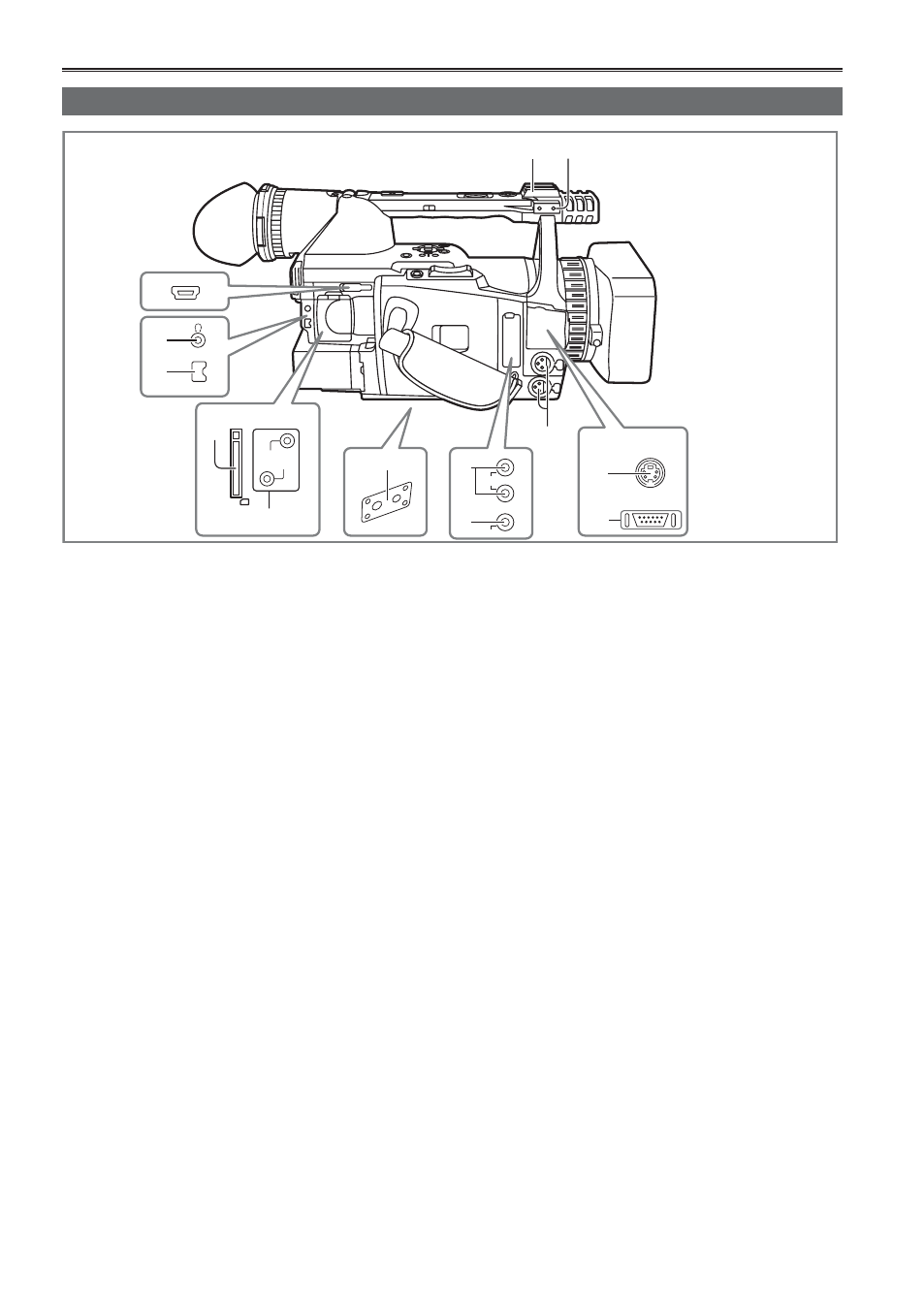

Выводы и монтажные компоненты
1 Направляющая для осветительных
приборов
2 Направляющая для микрофона (стр. 76)
3 Вывод USB (Mini-B) (стр. 77 и 82)
4 Разъем для головной гарнитуры (стерео
мини-гнездо 3,5 мм) (стр. 76)
5 Вывод 1394 (стр. 77)
6 Слот карты флэш-памяти SD (стр. 31 и 56)
7 Гнездо CAM REMOTE∗
FOCUS/IRIS (мини-гнездо 3,5 мм)
Для управления фокусировкой и
диафрагмой (апертурой) можно подключить
пульт дистанционного управления.
ZOOM S/S (мини-гнездо 2,5 мм)
Для управления масштабированием и
началом/прекращением записи можно
подключить пульт дистанционного
управления.
8 Отверстие для штатива-треноги (стр. 9)
9 Вывод AUDIO IN/OUT CH1/CH2 (стр. 79)
10 Вывод VIDEO IN/OUT (стр. 79)
11 Вывод INPUT 1/2 (XLR, 3-контактный)
(стр. 52 и 80)
12 Вывод S-VIDEO IN/OUT (стр. 79)
13 Вывод COMPONENT OUT (стр. 79)
∗ За исключением пульта дистанционного
управления подключать к разъему
дистанционного управления какое-либо
оборудование запрещается. Подключение
любого оборудования, отличного от пульта
дистанционного управления, может привести
к изменению яркости изображения и/или
нарушению фокусировки изображения.
