РУССКИЙ
R-12
Опис
ание
эл
емент
ов

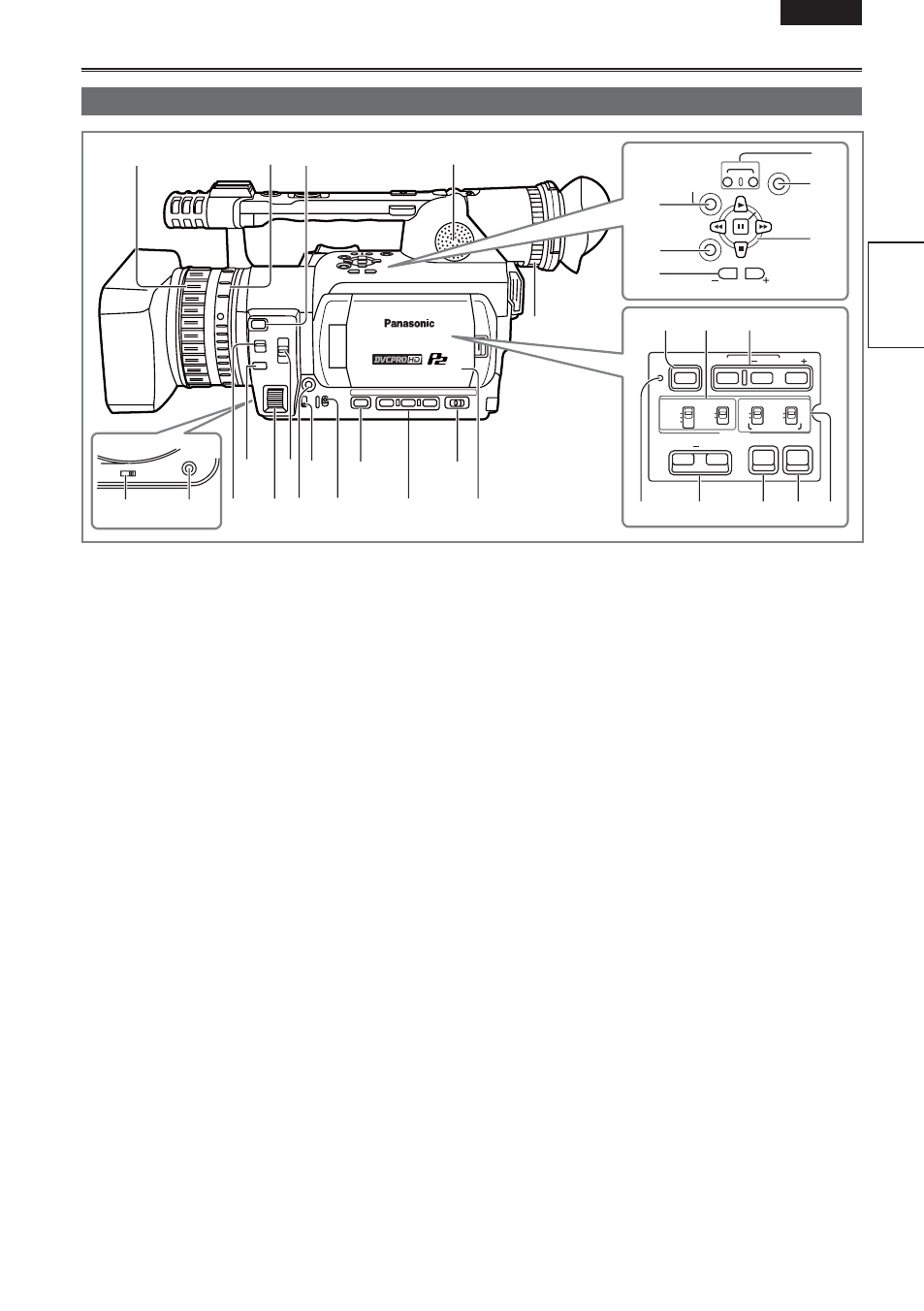

1 Кольцо фокусировки (стр. 37)
2 Кольцо масштабирования (стр. 32)
Если использовать штырек кольца
масштабирования не требуется, вставьте его
в специальное отверстие (стр. 11), чтобы он
не потерялся.
3 Кнопка FOCUS ASSIST (стр. 37)
4 Встроенный динамик (стр. 75)
5 Переключатель ZOOM (стр. 32)
6 Кнопка AWB (стр. 39)
7 Переключатель FOCUS (стр. 37)
8 Кнопка PUSH AUTO (стр. 37)
9 Поворотный диск IRIS (стр. 38)
10 Переключатель ND FILTER (стр. 38)
11 Кнопка IRIS (стр. 38)
12 Переключатель GAIN (стр. 38)
13 Переключатель WHITE BAL (стр. 39)
14 Кнопка DISP/MODE CHK (стр. 43)
15 Кнопка USER (стр. 44)
16 Переключатель AUTO/MANUAL
(стр. 24 и 28)
17 ЖК-экран (стр. 21)
18 Диоптрический регулятор резкости
(стр. 20)
19 Кнопка AUDIO DUB/THUMBNAIL
(стр. 66 и 80)
20 Кнопка MENU (стр. 96)
21 Кнопка PAGE/AUDIO MON/VAR
(стр. 45 и 73)
22 Кнопка REC (стр. 87)
23 Кнопка END SEARCH (стр. 74)
24 Функциональная кнопка (стр. 96)
25 Кнопка BARS (стр. 44)
26 Переключатель CH1, CH2 SELECT (стр. 52)
27 Кнопка SHUTTER, SPEED SEL+/- (стр. 50)
28 Кнопка RESET (стр. 126)
29 Кнопка COUNTER - RESET/TC SET (стр. 58)
30 Кнопка ZEBRA (стр. 42)
31 Кнопка OIS (стр. 44)
32 Переключатель INPUT 1/2
(MIC POWER +48 V) (стр. 52)
CH 1 SELECT CH 2 SELECT
INPUT 1 INPUT 2
INT(L)
INPUT 1
INPUT 2
INT(R)
INPUT 2
ON
OFF
MIC POWER +48V
BARS
AUDIO
SHUTTER
SPEED SEL
COUNTER RESET/TC SET ZEBRA
OIS
RESET
ON
OFF
AWB
ZOOM
MANUAL
SERVO
REC
SET
MENU
END SEARCH
PAGE/
AUDIO MON/VAR
AUDIO
DUB/
THUMBNAIL
25
26
27
28
29
30 31 32
19
20
21
22
23
24
1
3
2
4
5
6
17
8
10 12
14
16
11
9
7
13
15
18
Левая сторона
