Инструкция по эксплуатации UNITHERM US 300 - 1000 Uni
Страница 9
Электроподключение нагревательных фланцев UFO 280/9, UFO 280/18, UFO 280/27
Электроподключение должно производиться в соответствии с действующими в вашей стране нормами и
предписаниями местных организаций энергоснабжения. Водонагреватель должен иметь отдельное
стационарное подключение к трехфазной сети. При подключении соблюдать минимальное удаление
контактов по всем полюсам 3 мм. Необходимо также установить отдельные сетевые предохранители.
Водонагреватель должен быть обязательно заземлен.
Снимите крышку фланца и подсоедините электричество согласно прилагающейся схеме. Мощность
нагревательного фланца может составлять соответственно 3-9, 9-18 или 9-18-27 кВт. Изменение мощности
нагрева осуществляется посредством переключателя возле клеммной колодки, который становится
доступным после снятия крышки фланца. Заводская установка - 4 часа.
B7
Температурный регулятор
F4
Температурный предохранитель (группа ТЭНов 1)
F6
Температурный предохранитель (группа ТЭНов 2)
H1
Индикатор нагрева
K1
Магнитный пускатель (группа ТЭНов 1)
K2
Магнитный пускатель (группа ТЭНов 2)
R1,R2,R3 Группа ТЭНов 1
R4,R5,R6 Группа ТЭНов 2
S13
Переключатель 4-8ч.
Внимание! Заводская установка переключателя - 4ч.

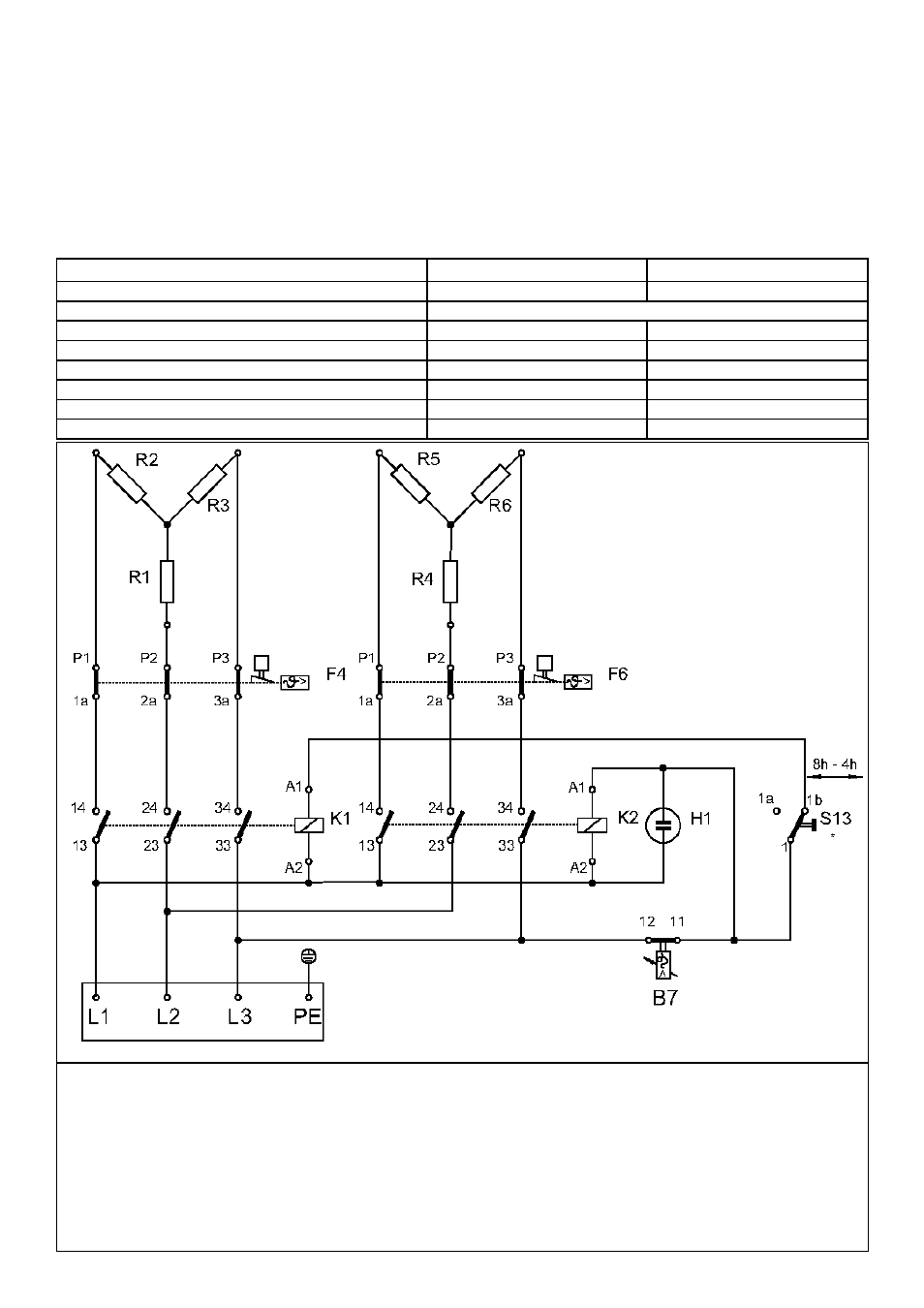

Рис.8 Электрическая схема
нагревательных фланцев UFO /18, /27
на примере UFO 280/18
9
UFO 280/18
UFO 280/27
Артикул
322004
322005
Напряжение
400 В~ 3N
Нагревательные элементы, кол-во шт.
6
9
Мощность одного ТЭНа, кВт
3
3
Группа ТЭНов 1, мощность кВт
9
9
Группа ТЭНов 2, мощность кВт
9
9
Группа ТЭНов 3, мощность кВт
-
9
Максимальная мощность нагрев, кВт
18
27
