Инструкция по эксплуатации UNITHERM US 300 - 1000 Uni
Страница 8
B1
Температурный регулятор
E1
Индикатор нагрева (обычный режим)
E2
Индикатор нагрева (режим ускоренного нагрева)
F1
Температурный предохранитель
R1,R2,R3 ТЭНы
8

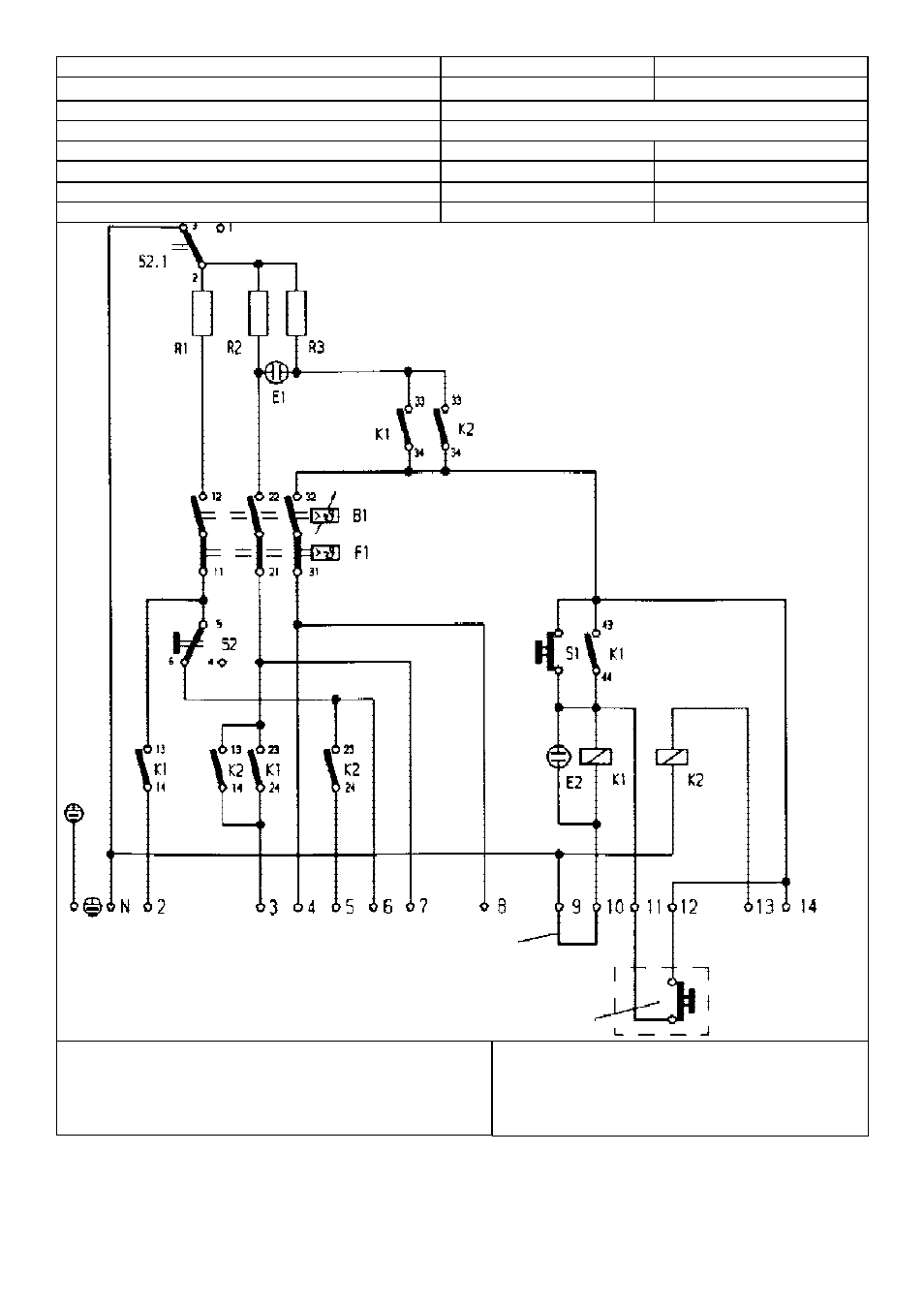

Рис.7 Электрическая схема нагревательных фланцев UFO 280/6 è UFO 280/9
Выносная кнопка включения
режима быстрого нагрева
Удаление перемычки между
клеммами 9 и 10 приведет к
блокировке возможности
ускоренного нагрева
*EVU - Подключение к предприятию энергоснабжения, подающего сигнал начала и окончания действия
дешевого ночного тарифа
EVU*
UFO 280/6
UFO 280/9
Артикул
322001
322002
Напряжение
400 В~ 3N
Нагревательные элементы, кол-во шт.
3
Мощность одного ТЭНа, кВт
2
3
Нагрев в режиме ночного тарифа 8ч.,мощность кВт
3
4,5
Нагрев в режиме ночного тарифа 4ч.,мощность кВт
4
6
Ускоренный нагрев, мощность кВт
6
9
K1
Магнитный пускатель (обычный режим)
K2
Магнитный пускатель (режим
ускоренного нагрева)
S1
Кнопка быстрого нагрева
S2
Переключатель 4-8ч.
