b. Теплообменник (принадлежность)
Встраиваемый в универсальный напольный водонагреватель теплообменник с оребрением изготовлен в виде
бесшовной, имеющей форму спирали медной трубки и снабжен присоединительными штуцерами (Cu Zn 40
Pb 2), гарантирующие электроизоляцию при подключении. С внешней стороны теплообменник имеет
специальное защитное покрытие.Подходит для использования в отопительных установках и в установках с
использованием солнечной энергии. Теплообменник удовлетворяет всем условиям DIN 1988 è DIN 4753.
с.Электрический ТЭН на муфту (только у US 601, 602 Uni è US 1001, 1002 Uni)
Если возникает необходимость в дополнительном нагреве, а оба фланцевых отверстия уже заняты, то в
универсальных водонагревателях 600 л и 1000 л для дополнительного ТЭНа есть муфта 1 1/2" над верхним
фланцевым отверстием. Точное расположение муфты можно увидеть на чертеже (стр.5-6, размеры M, F4).
Электроподключение должно производиться в соответствии с прилагающейся к ТЭНу инструкцией. Если
муфта не используется, то на нее необходимо поставить соответствующую заглушку.
11
UWT 280/12
UWT 280/25
Артикул
221001
221002
Рабочая площадь поверхности
1,2 м
2
2,5 м
2
Установка на фланец
280 мм
Присоединение воды
3/4”
1”
Максимальная скорость протока
2 м/с (0,8 м
3
/ч)
2 м/с (1,5 м
3
/ч)
Мощность нагрева/максимальный проток
при нагреве от 10
о
С до 45
о
С и температуре
в подающей линии теплообменника:
90
о
С
80
о
С
70
о
С
60
о
С
50
о
С
24,0 кВт / 590 л/ч
20,0 кВт / 490 л/ч
14,0 кВт / 344 л/ч
9,0 кВт / 234 л/ч
4,6 кВт / 108 л/ч
34,0 кВт / 835 л/ч
27,0 кВт / 660 л/ч
20,0 кВт / 490 л/ч
13,0 кВт / 320 л/ч
7,5 кВт / 185 л/ч
Потери давления / проток:
0,11 бар / 0,4 м
3
/ч
0,24 бар / 0,6 м
3
/ч
0,40 бар / 0,8 м
3
/ч
0,60 бар / 0,9 м
3
/ч
0,16 бар / 1,0 м
3
/ч
0,22 бар / 1,2 м
3
/ч
0,30 бар / 1,4 м
3
/ч
0,39 бар / 1,6 м
3
/ч
Теплообменник UWT 280/12
Теплообменник UWT 280/25

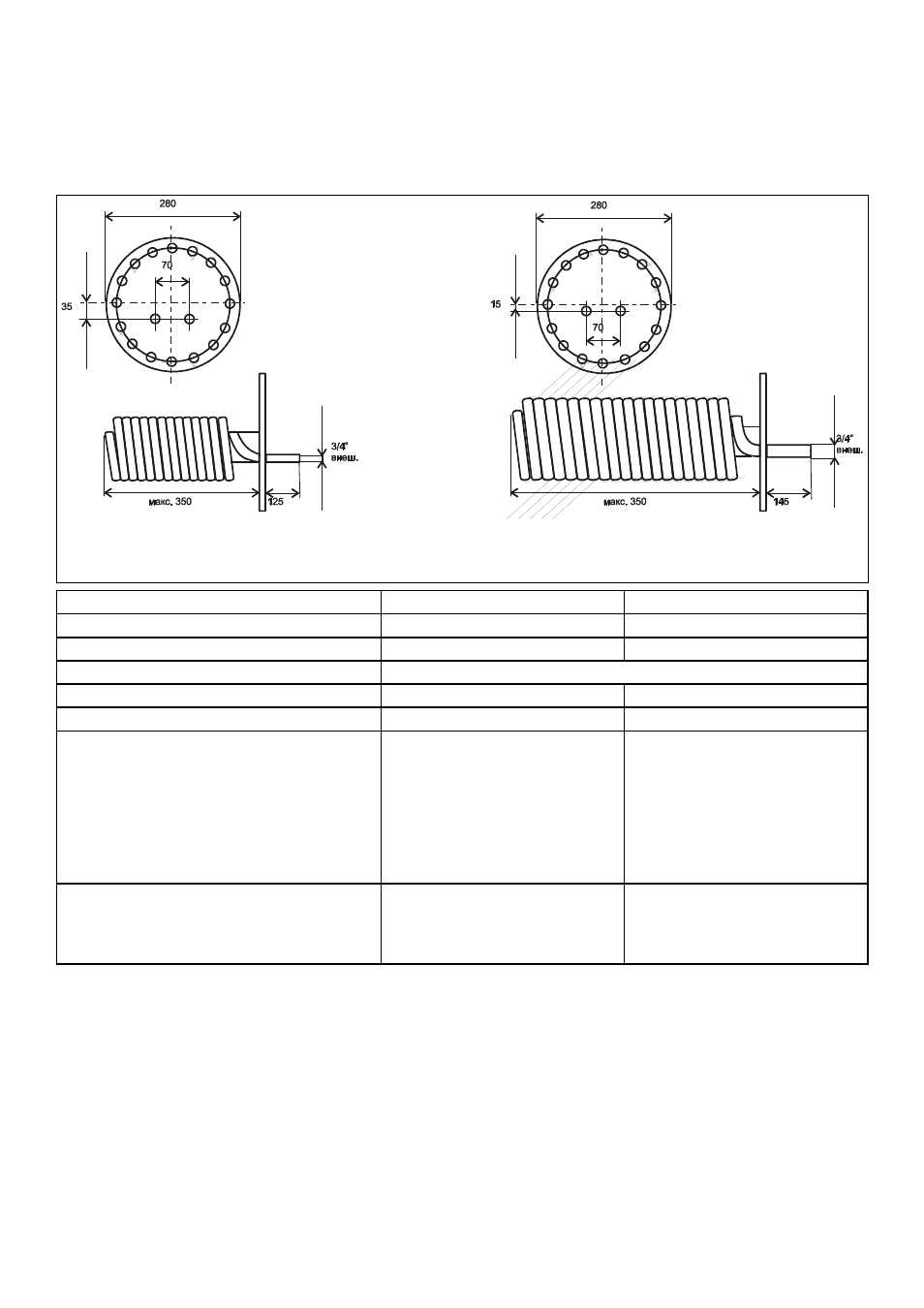

Рис.10 Теплообменник
