Источники нагрева
а.Электрический нагревательный фланец (принадлежность)
Монтаж нагревательного фланца
Монтаж нагревательного фланца (рис.3a/b) производится следующим образом:
-Слить всю воду из водонагревателя
-Снять декоративную черную крышку и фланцевую заглушку
-Прикрутить на их место четырьмя винтами М12 фланец с нагревательным элементом. Внимание!
Расположение фланца - согласно рис.1, максимальный динамометрический момент 70 Нм!
-Прикрутить фланец остальными винтами М12
-Подключите электрические соединения (см. схему электроподключения)
-Вставьте до упора капиллярные датчики терморегулятора и защитного температурного ограничителя в
защитные трубки
-Наденьте крышку на фланец
-Заполните водонагреватель водой, проверьте герметичность

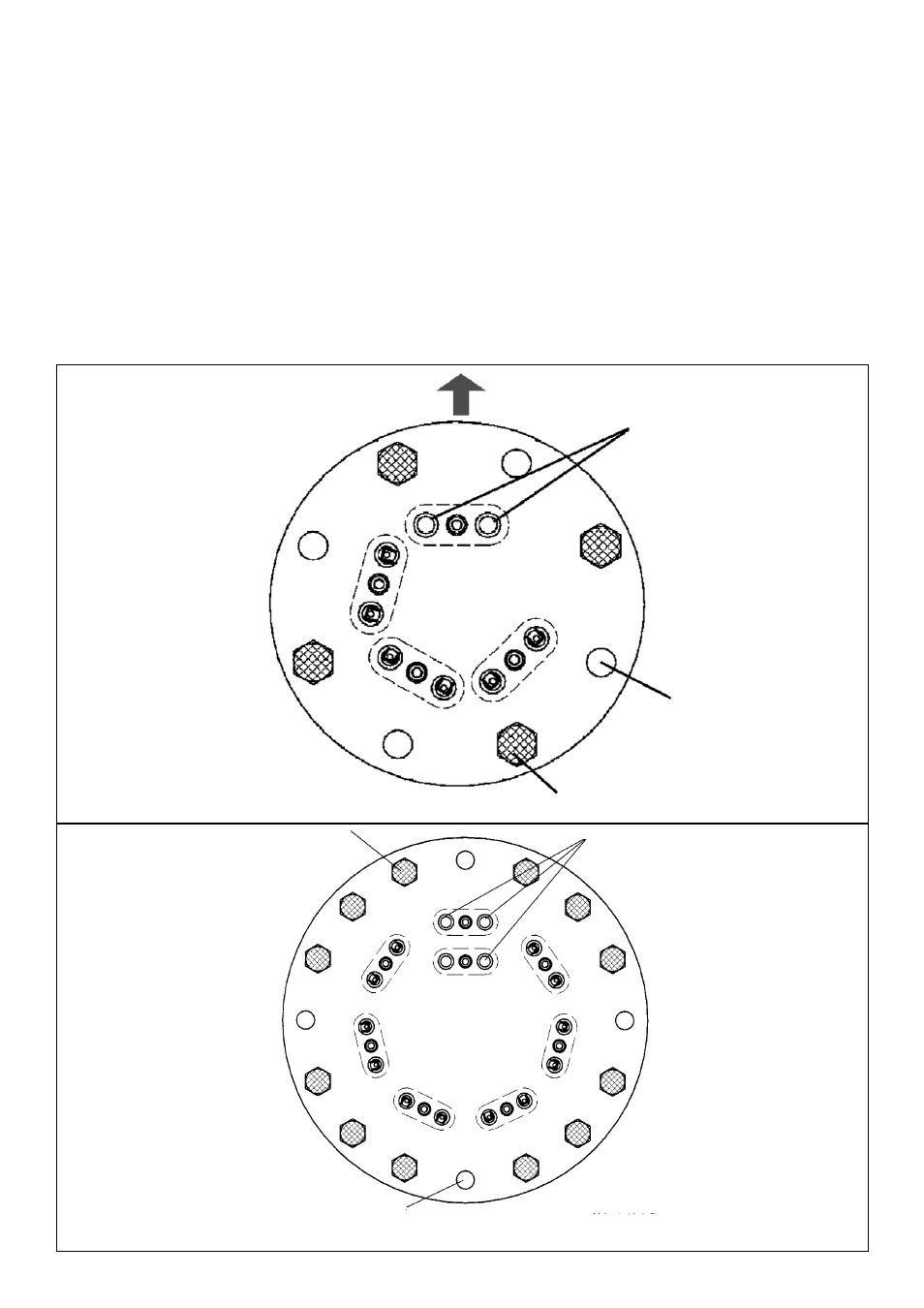

Рис.3b Монтаж нагревательного фланца UFO 280/18
6
Защитные трубки для
терморегулятора и температурных
ограничителей
Винты для закрепления фланца
Винты для закрепления
фланцевой крышки
Винты для закрепления
фланцевой крышки
Винты для
закрепления
фланца
Защитные трубки
для
терморегулятора и
температурного
ограничителя
ВЕРХ
Рис.3а Монтаж нагревательного фланца UFO 280/6, /9
