Инструкция по эксплуатации UNITHERM US 300 - 1000 Uni
Страница 7
Электроподключение
Электроподключение должно производиться в соответствии с действующими в вашей стране нормами и
предписаниями местных организаций энергоснабжения. Водонагреватель должен иметь отдельное
стационарное подключение к трехфазной сети. При подключении соблюдать минимальное удаление
контактов по всем полюсам, которое должно составлять минимум 3 мм. Необходимо также установить
отдельные сетевые предохранители. Водонагреватель должен быть обязательно заземлен.
Электроподключение нагревательных фланцев UFO 280/6, UFO 280/9
Снимите крышку фланца и подсоедините электричество согласно прилагающейся схеме. Установка времени
нагрева в режиме ночного тарифа (4 или 8 часов) осуществляется посредством переключателя возле
клеммной колодки, который становится доступным после снятия крышки фланца. Заводская установка - 4
часа.
Заблокировать возможность ускоренного нагрева можно, сняв перемычку между клеммами 9 и 10.
При использовании комбинированного счетчика с ночным и дневным тарифом, подсоединение к
предприятию энергоснабжения (подающего сигнал начала и окончания действия ночного тарифа)
производится через клеммы 13 и 14. Подключение при использовании раздельных счетчиков дневного и
ночного тарифа см. схему подключения (рис. 4b è 5b)

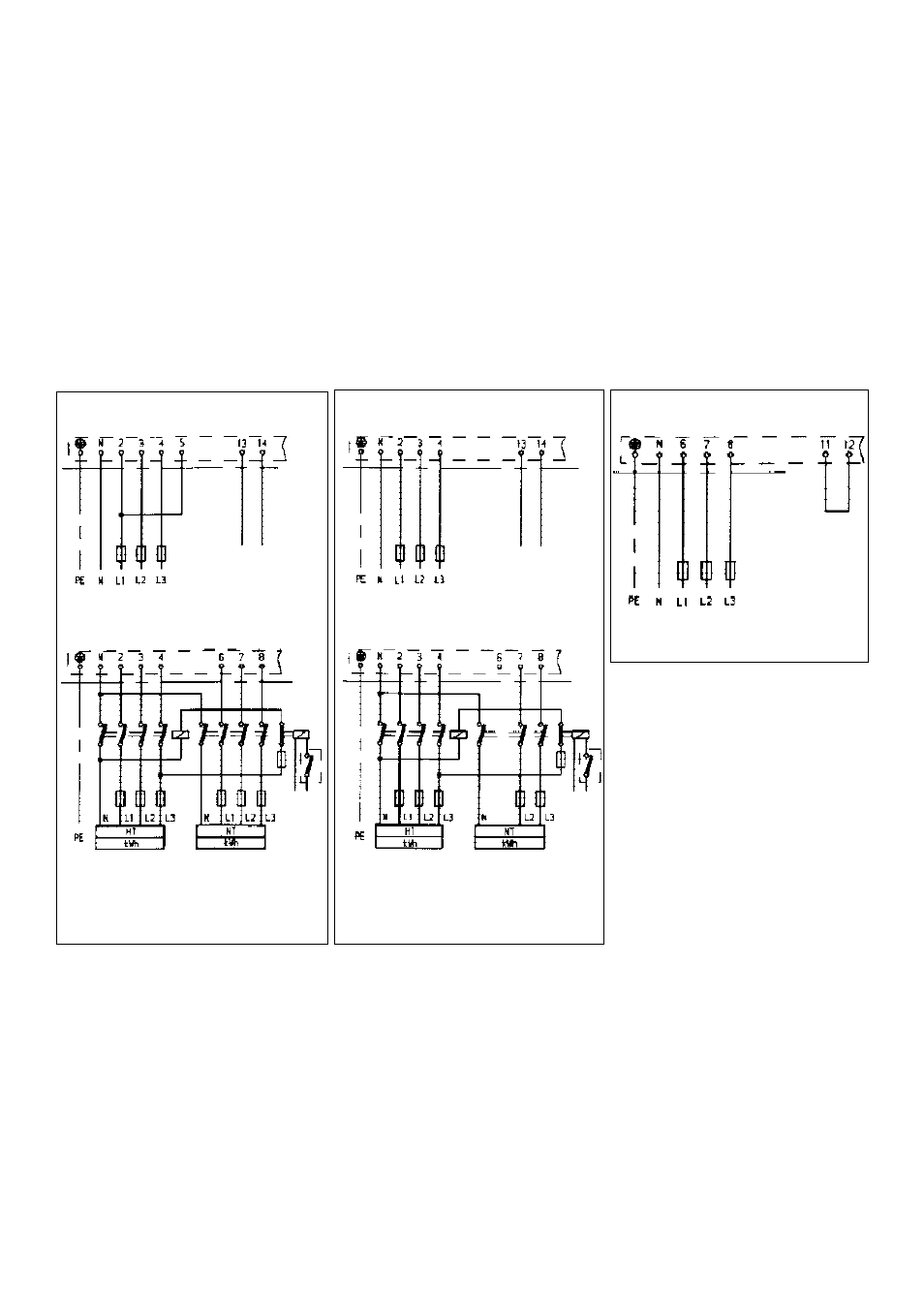

Рис.6
Схема подключения 3
b.Раздельные счетчики дневного и
ночного тарифа
a.Комбинированный счетчик с
ночным и дневным тарифом
Схема подключения без
использования ночного тарифа
a.Комбинированный счетчик с
ночным и дневным тарифом
b.Раздельные счетчики дневного и
ночного тарифа
EVU*
EVU*
EVU*
EVU*
*EVU - Подключение к предприятию энергоснабжения, подающего сигнал начала и окончания действия
дешевого ночного тарифа
Рис.4
Схема подключения 1
Рис.5
Схема подключения 2
