Руководство по эксплуатации КM341 00 000-01 РЭ 5
пляется перед установкой плиты (рис.1).
■ Установка щитка на плиты моделей КM341
301, КM341 304, КM341 321, КМ341 322, КМ341 324.
Установку щитка производить путем крепления к
столу двумя винтами и гайками (см. рис. 1). Винты
и гайки для крепления щитка находятся в пакете с
комплектующими.
■ Перед эксплуатацией установите плиту горизонтально. Если ваша плита оснащена
регулируемыми опорами необходимо:
1. Положить плиту на пол, на одну из боковых сторон.
2. Ввернуть в кронштейны опоры, предварительно выставив их на нужную высоту.
3. Поднять плиту с пола, установить ее на опоры и поставить на постоянное место, где
она будет эксплуатироваться.
4. Заворачивая или выворачивая опоры, окончательно подрегулировать высоту плиты
по отношению к столешнице кухонной мебели. Качание плиты не допускается.
Для устранения случайного проворачивания опор в процессе
эксплуатации подтянуть контргайку на опоре.

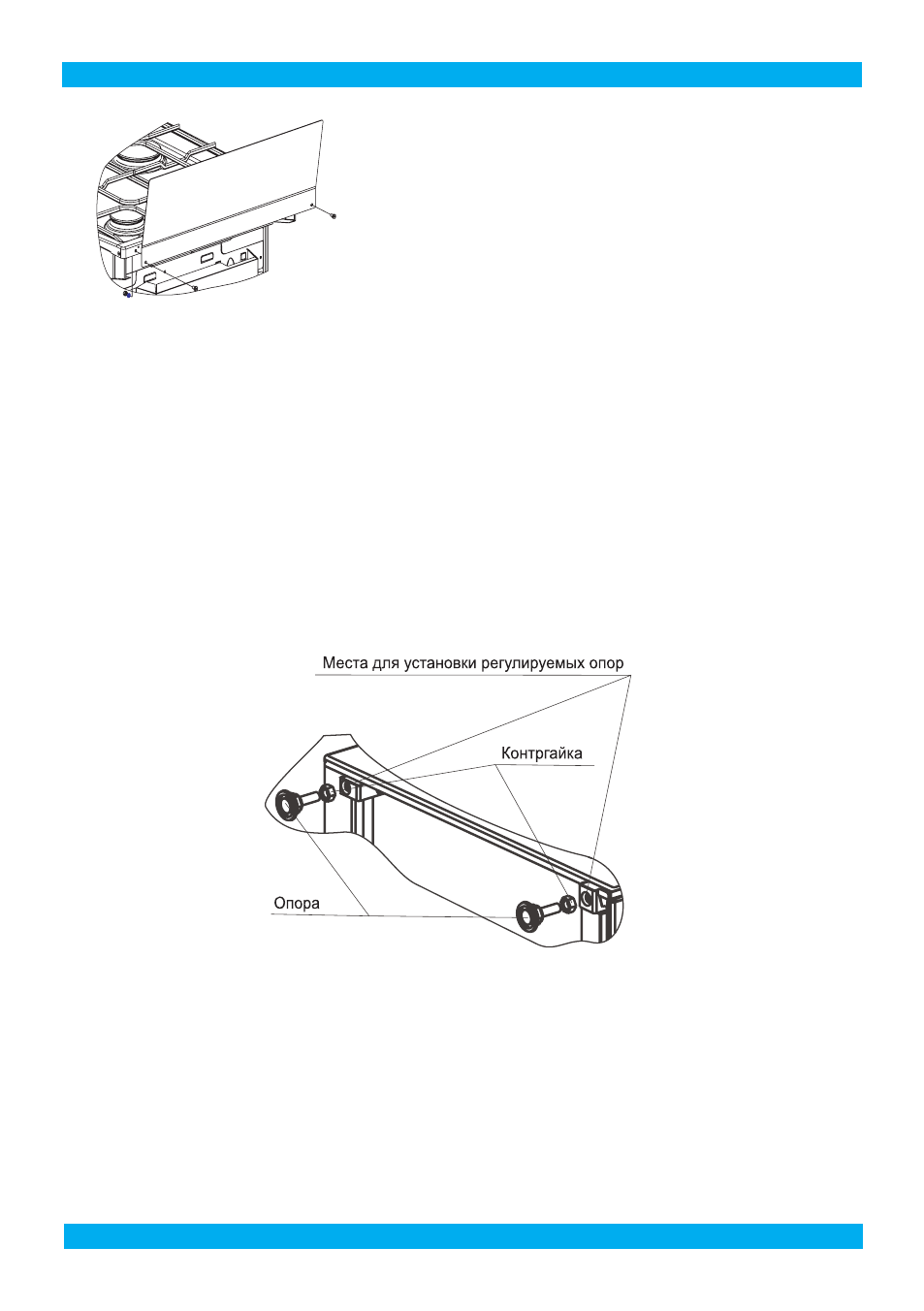

Места для установки регулируемых опор (вид снизу)
4. ПОДСОЕДИНЕНИЕ
Подключение газа возможно с помощью как жесткой, так и гибкой
подводки.
Перед подключением проверить, соответствуют ли условия подклю-
чения (вид газа и давление газа) настройкам плиты.
Параметры настроек плиты приведены в табличке, расположенной
на задней поверхности плиты и в гарантийных обязательствах.
ПОДСОЕДИНЕНИЕ
рис. 1
!
рис. 2
!
