Руководство по эксплуатации КM341 00 000-01 РЭ
30
■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.
26.1. Проведение замены сопла при ремонте, а также при переводе на другой тип
газа (рис.18)
Для замены сопел необходимо:
1. Перекрыть общий кран подачи газа, закрыть все
краны плиты;
2. Отключить плиту от электрической сети;
3. Снять решетки стола, крышки горелок с рас-
секателями;
4. Заменить сопла на столе с помощью ключа с
торцевой головкой S=7, момент затяжки не более
2…3 Н·м;
После установки сопла его стык проверить обмы-
ливанием на герметичность, при этом необходимо
следить, чтобы они были установлены в соответ-
ствии с таблицей 1.
26.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола
(рис. 19):
Для того, чтобы заменить винт малого пламени необходимо:
- снять решетки стола, крышки горелок с рассекателями, вывинтить винты крепления
корпусов горелок, снять верхнюю панель;
- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо
обеспечивать соответствующие моменты затяжки крепежных
элементов и соответствие винта малого пламени виду газа,
применяемого при эксплуатации плиты.
■ Винт малого пламени (В.М.П.) устанавливается с моментом
Мкр=0,4 Н·м.(0,04 кг·м).Перед установкой винта его необходимо
смазать маслом И-20А ГОСТ 20799-88. Тип винта определяется видом газа (природный
или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом
необходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.
26.3. Настройка регулируемых ВМП горелок стола.
■ При переводе плит с природного на сжиженный газ и с одного давления на другое
для плит, оснащённых кранами c регулируемым ВМП, после замены сопла необходи-
мо отрегулировать ВМП. Регулирование расхода газа производится поворотом ВМП,
без его замены, до обеспечения устойчивого горения пламени горелки, при переводе
крана в положение «малое пламя», при этом все другие горелки должны работать в
положении «большое пламя».
■ Для кранов, у которых ВМП находится в штоке крана, регулировка осуществляется
узкой отверткой через отверстие в штоке.
РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

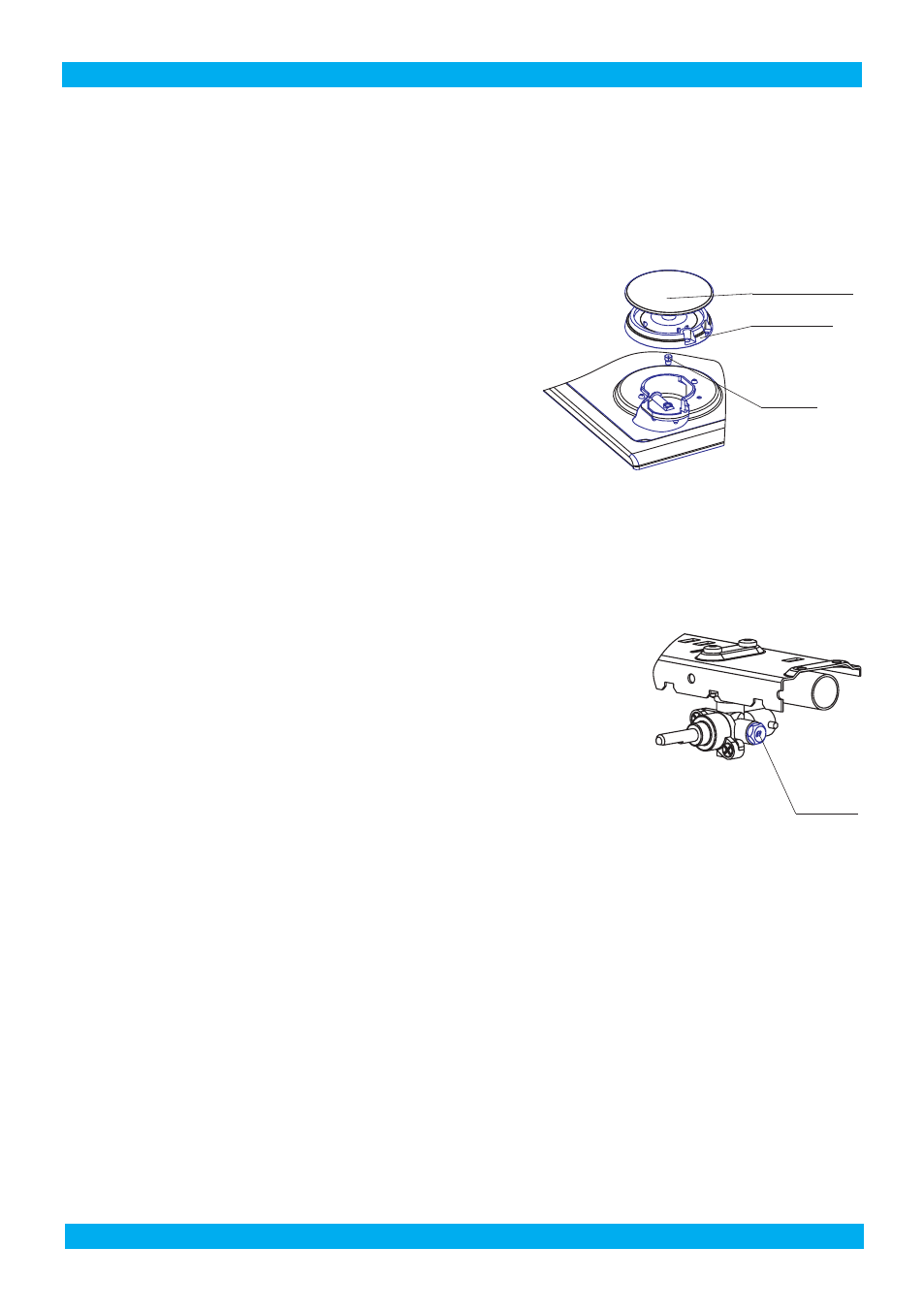

рис. 18
Сопло
Крышка горелки
Замена сопла
горелок стола
Рассекатель
горелки
рис. 19
ВМП
