УСТАНОВКА
9
3
4
3
5
2
1
6
8
7
a
“A”
“A”
) b ) a

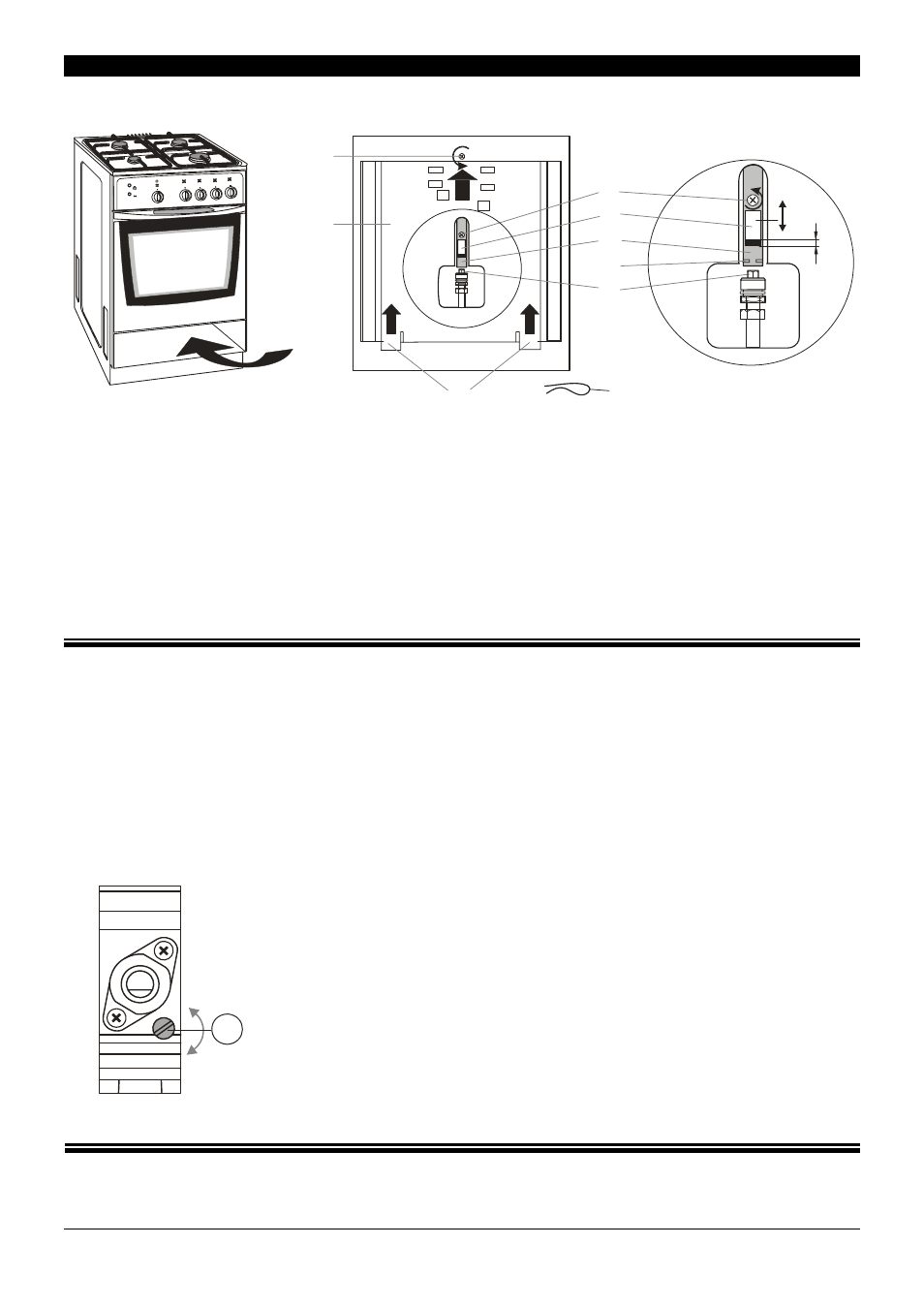

Вид горелки духового шкафа снизу
G 20 a = 4 ±1 мм
Рисунок 7
2.2.4 НАСТРОЙКА ГАЗОВЫХ КРАНОВ КОНФОРОК
Рисунок 8 Кран конфорки
Расход газа в режиме экономной подачи составляет около 25%
от расхода газа в режиме полной подачи.
2.2.5 НАСТРОЙКА ГОРЕЛКИ ДУХОВОГО ШКАФА
Настройка горелки духового шкафа состоит в том, чтобы настроить подачу воздуха в соот-
ветствии с размером зазора и настроить инжектор горелки.
A
Существует также другой способ замены форсунок или настройки горелки духового шкафа.
Можно выкрутить винт 6, оттянуть панель крышки 8 в направлении указанном стрелкой
настолько, чтобы из корпуса духового шкафа можно было вытащить фиксирующие ушки 7.
После снятия панели крышки регулировку необходимо выполнять в вышеуказанном
порядке.
Размеры поперечных сечений форсунок для некоторых видов газа указаны в Таблице 1.
Настройка вентилей основана на настройке самого маленького огня для отдельных конфорок.
Настройка осуществляется следующим образом:
- с помощью ручки включения конфорки откройте подачу газа и зажгите соответствующую
конфорку,
- поставьте ручку в положение экономной подачи газа и, не изменяя положения ручки,
снимите ее со штыря, на котором она находится,
- наблюдайте за огнем и настройте малую подачу огня с помощью регулировочного винта
А (Рисунок 8), при этом необходимо обратить внимание, чтобы настроенный огонь не
затухал при наличии сквозняка или при быстром переключении горелки с большого на
малый огонь. Настройка выполнена правильно, если сердцевина огня имеет форму
зелено-синего конуса высотой в 2-4 мм.
- если давление в газораспределительной сети ощутимо
колеблется (изменения величины огня при полной подаче газа),
необходимо настраивать режим экономной подачи газа при самом
маленьком давлении для того, чтобы огонь не погас и при
нормальном давлении,
- после окончания настройки установите ручку в исходное
положение и потушите огонь.
