Інструкція з експлуатації, установки та підключення
29

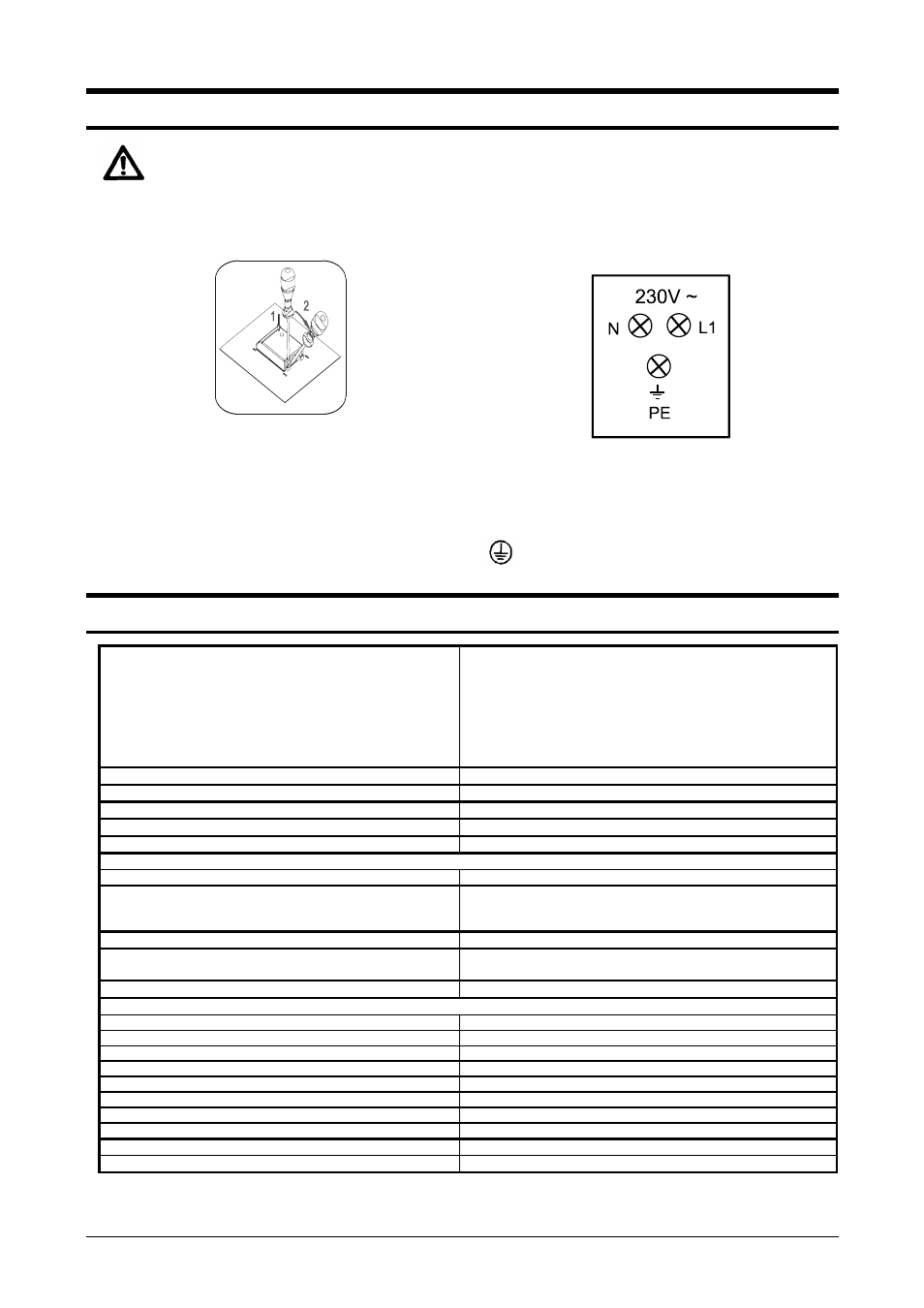

Електричне підключення
Електричне підключення може проводити лише
кваліфікований фахівець сервісного центру!
Унаслідок неправильного підключення можуть
пошкодитися деякі частини приладу, а тому ви не маєте
права на гарантійне обслуговування!
Приєднувальну напругу (230 В) необхідно перевірити
вимірювальним пристроєм!
•
• Перед підключенням перевірте, чи співпадає напруга, що
вказана в таблиці, з фактичною напругою мережі.
• Довжина приєднувального кабелю повинна бути 1,5 м,
щоб прилад можна було легко підключити перед тим, як
присунути його до стіни.
• Провід заземлення необхідно встановити так, щоб при
відмовленні розвантажувального пристрою він
навантажувався пізніше, ніж провід під напругою.
Підключення
• На задній стінці приладу за допомогою викрутки
відкрийте кришку клеми. Звільніть два замка, які
розміщені з обох боків на нижній стороні клеми.
• Приєднувальний кабель повинен обов’язково проходити
через розвантажувальний пристрій, який захищає кабель
від роз’єднування.
• Розвантажувальний пристрій загвинтіть та закрийте
кришкою.
Кольори проводів
L1 = зовнішні проводи, по яким проходить напруга. Колір
проводів: чорний, чорний, коричневий.
N = нейтральний провід
Колір проводу: синій.
Зверніть увагу на правильне N-підключення!
PE = провід заземлення
Колір проводу: зелений/жовтий.
Технічні дані
Тип-модель
EVP444-411M
EVP444-444M
EVP443-124M
EVP443-144M
EVP444-424M
EVP444-144M
EVP444-422M
EVP443-544M
Розміри приладу (висота/ширина/глибина) (мм)
588x555x548
Монтажні розміри (висота/ширина/глибина) (мм)
600x560x550
Напруга електромережі
AC 230 В
Номінальна напруга нагрівачів
230 В, 50 Гц
Максимальна температура
275°C
Духовка
Регулятор температури / Вмикач режимів роботи
1/1
Рівні приготування
(телескопічні спрямовувачі на трьох рівнях – лише в деяких
моделях)
5
Верхній/нижній нагрівач (кВт)
0,9/1,1
Інфрачервоний нагрівач/Інфрачервоний нагрівач +
робота вентилятора (кВт)
2,0/2,2
Освітлення духовки: верхнє/бокове* (В)
25/25*
Режими нагрівів
Верхній/нижній нагрів (кВт)
2,0
Верхній нагрів (кВт)
0,9
Нижній нагрів (кВт)
1,1
Інфрачервоний нагрів (кВт)
2,0
Нагрівач, що з’єднаний з вентилятором (кВт)
2,2
Мотор вентилятора з’єднаного з нагрівачем (Вт)
35
Мотор, що повертає рожен* (Вт)
4
Мотор вентиляційного охолодження* (Вт)
11
Загальна приєднувальна потужність (кВт)
3,4
Духовка, загальна потужність (кВт)
3,4
* залежить від обладнання приладу
