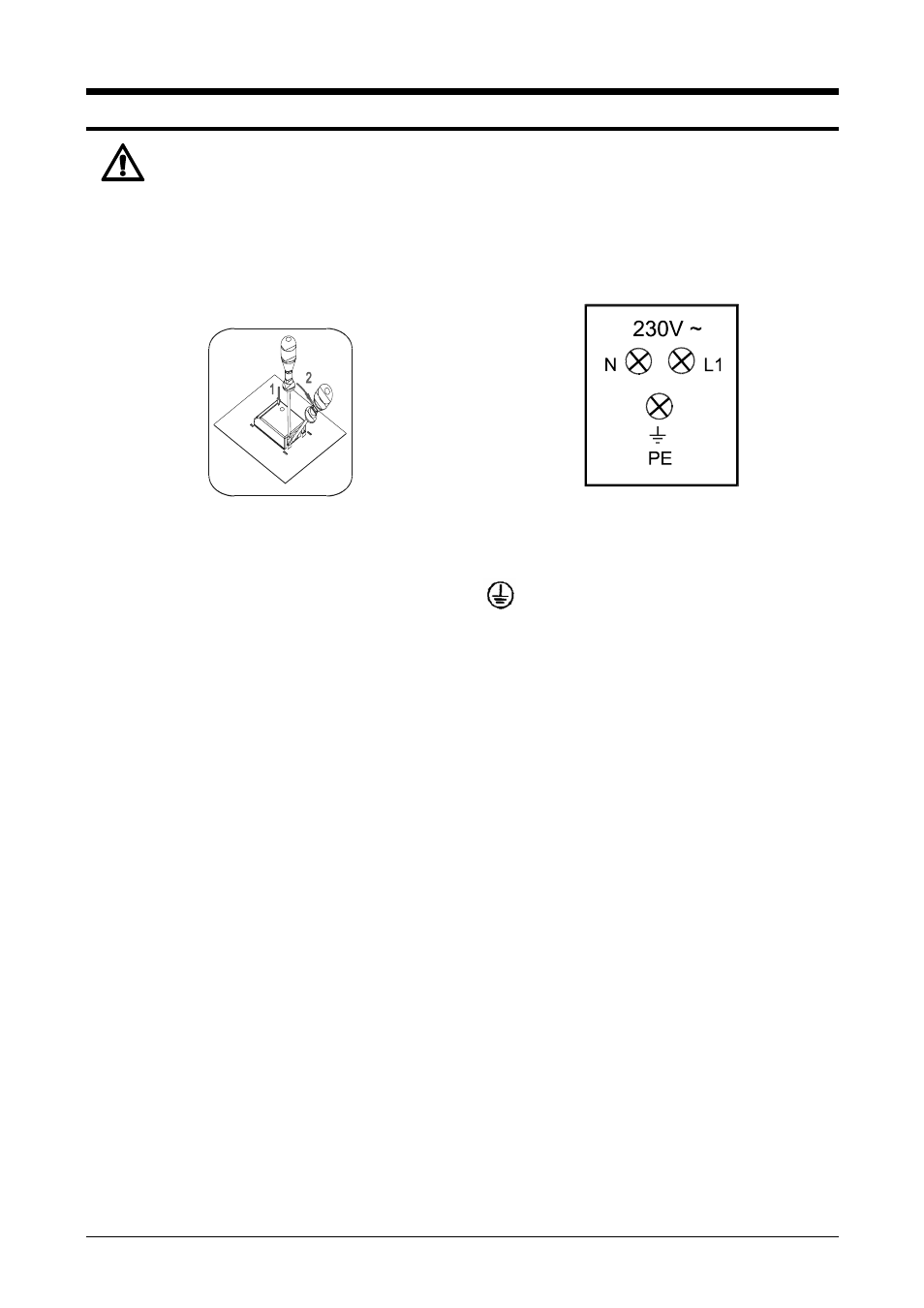

Подключение к электросети
Отключите клемму: откройте крышку с помощью
отвёртки и осторожно сдвиньте вниз.
Подключение к электросети
могут выполнять только служба сервиса
или квалифицированный монтажник!
Вследствие неправильного подключения части
аппарата могут быть повреждены. В таком случае вы
лишаетесь права на гарантию!
Присоединение напряжения (230 В к N) должен проверить
специалист с помощью измерительного аппарата.
Три мостика должны быть установлены в соответствии с
установкой сетевого переключателя.
• Перед подключением необходимо проверить, совпадает
ли указанное в таблице данных напряжение с
действительным сетевым напряжением.
• Рекомендуется поместить штепсельную розетку
электросети сзади, за нижним элементом кухонного
гарнитура, слева либо справа, вне досягаемости
теплового излучения плиты. Штепсельная розетка не
должна находиться непосредственно за духовкой.
Доступ к ней должен быть открытым.
• Соединительный кабель на задней стенке аппарата
должен быть проложен таким образом, чтобы он не
прикасался к задней стенке плиты. Во время работы
газовой плиты задняя стенка нагревается.
• Для подключения плиты можно использовать резиновые
соединительные кабели (тип HO5RR-F с жёлто-зеленым
защитным проводом), ПВХ изолированные (тип HO5VV-F
с жёлто-зеленым защитным проводом) или другие
кабели того же или лучшего качества.
• Удлинитель может сделать только уполномоченный
специалист или сервисная служба.
• Ремонт частей, находящихся под напряжением, может
выполнять только специалист-электрик.
• В случае возникновения неисправности вызовите
специалиста из службы сервиса.
Порядок подключения
• На задней стороне аппарата откройте с помощью
отвертки крышку клеммы. При этом с помощью отвертки
освободите зажимы, помещенные слева и справа на
нижней стороне клеммы.
• Соединительный кабель обязательно следует проложить
сквозь разгрузочную установку, которая защищает
кабель от извлечения.
• Разгрузочную установку затем крепко привинтите и
закройте крышку.
Цвета проводов
L1= внешние провода, которые ведут напряжение. Как
правило, цвет проводов: черный, коричневый.
Как правило, цвет провода: синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод
Цвет провода – зелено-желтый
