Руководство по эксплуатации, установке и подключению

19

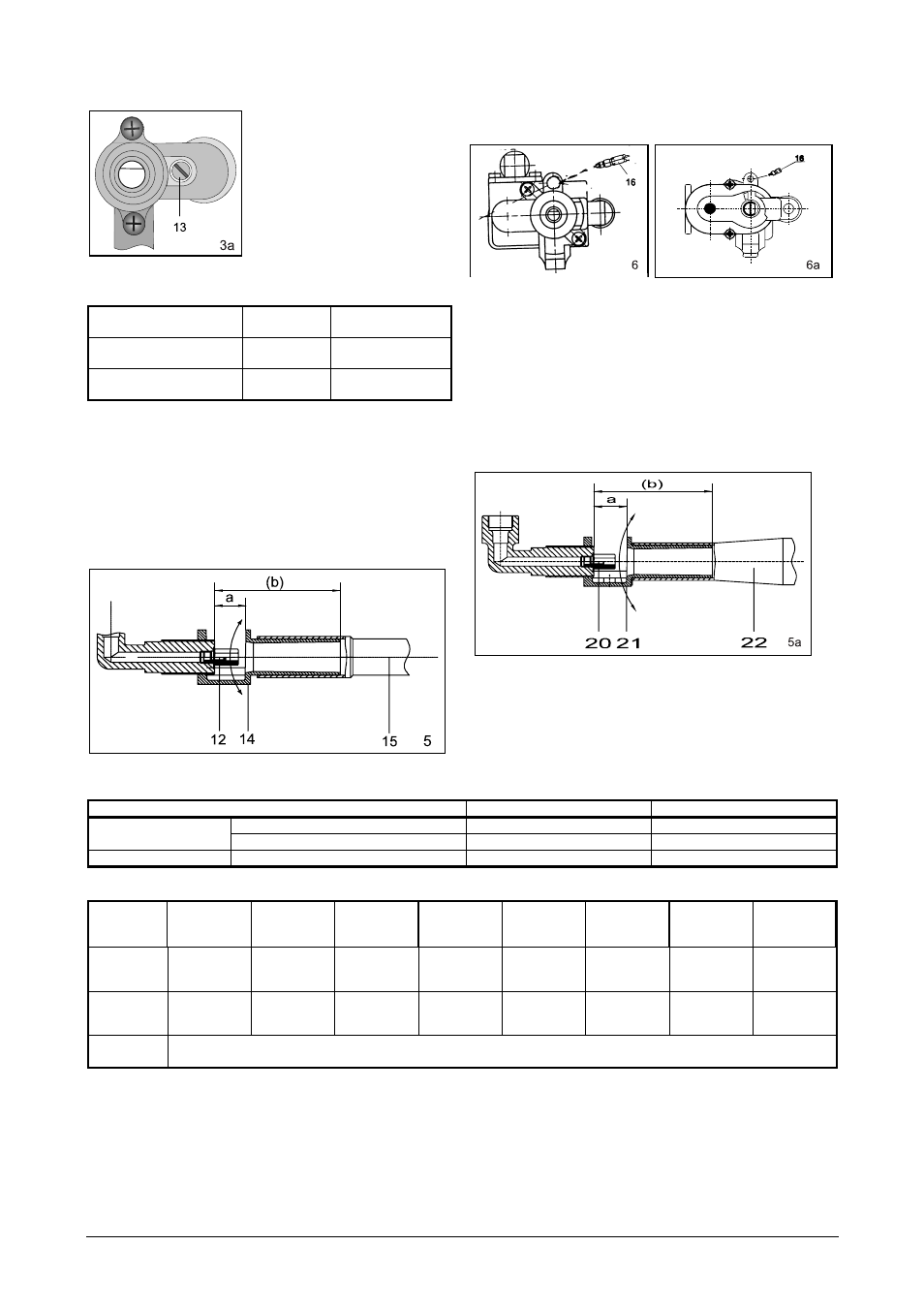

Незащищённый газовый кран (рисунок 3a)

13 Регуляционный винт
для минимальной
тепловой нагрузки

Элементы, которые должны быть заменены или
установлены при переходе на другой вид газа.

Горелка

Номер

рисунка

Обозначение

элемента

Номинальная
тепловая нагрузка

1, 2

5

Минимальная
тепловая нагрузка

3, 3a

13

Комплектующие элементы горелки духовки (рисунок 5)

Для доступа к частям горелки для настройки на другой вид
газа необходимо снять панель управления, вставное дно
духовки и горелку духовки (отвинтите оба винта в передней
части горелки и немного выдвиньте ее вперед). Для доступа к
форсунке духовки надо демонтировать заслонку.

12 Форсунка
14 Заслонка
15 Горелка духовки

Газовый кран с термостатом
(рисунок 6, 6а)

16 регуляционный винт для минимальной телповой нагрузки

Комплектующие элементы газовой инфракрасной
горелки (рисунок 5a)

Для возможности доступа к частям инфра нагревателя надо
демонтировать инфра нагреватель (отвинтите винты на
передней части горелки и потяните её несколько вперёд). С
целью доступа к форсунке духовки надо демонтировать
заслонку.

20 форсунка
21 заслонка
22 горелка

Элементы, которые следует заменить или установить при переходе на другой вид газа

Горелка духовки, Инфра нагреватель

Рисунок №

Обозначение элемента

Горелка духовки

Номинальная тепловая нагрузка

5

12

Минимальная тепловая нагрузка

6,6a

16

Инфра нагреватель

Номинальная тепловая нагрузка

5a

20, 21

Регулировки заслонки для настройки первичного воздуха указани в нижней таблице:

G20/20mbar
G25/25mbar
G20/25mbar

G20/13mbar G30/30mbar G30/50mbar G30/36mbar GZ35/13mbar G25/20mbar

G25.1/25mbar

G110/8mbar
G120/8mbar

Горелка
духовки
(рисунок 5)

a=5mm
(b=50mm)

a=2,5mm
(b=47,5mm)

a=7mm
(b=52mm)

a=3mm
(b=48mm)

a=7mm
(b=52mm)

a=2mm
(b=47,5mm)

a=1,5mm
(b=46,5mm)

a=5mm
(b=50mm)

Инфра
нагреватель
(рисунок 5a)

a=4mm
(b=49mm)

a=7mm
(b=52mm)

a=7mm
(b=52mm)

a=3mm
(b=48mm)

a=7mm
(b=52mm)

a=2mm
(b=47mm)

a=2mm
(b=47,5mm)

a=4mm
(b=49mm)

Для увеличения первичного воздуха надо повернуть заслонку влево, для уменьшения первичного
воздуха надо повернуть заслонку вправо

*) Первичный воздух установлен правильно, если пламя
стабильно и серо-голубык центры пламени хорошо видимы
(для жидкого газа прозрачность меньше). Дистанция между
а и b устанавливается один раз.
