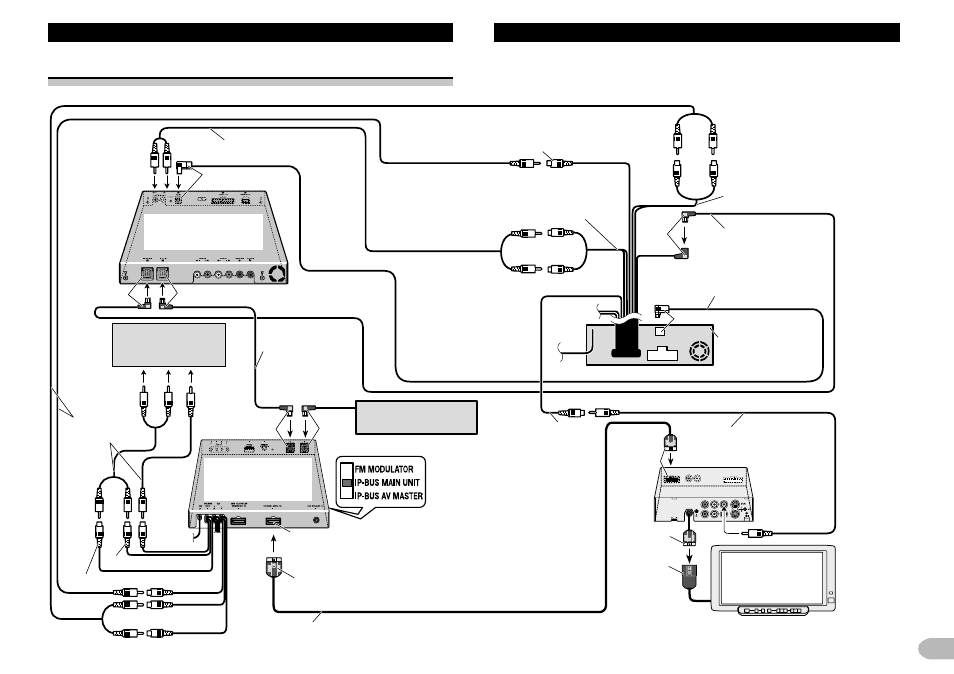

Кабель RCA (поставляется в комплекте
с мультиканальным процессором)
Синий
Синий Черный
Дисплей с гнездами
входа RCA Кабель IP-BUS
(поставляется в
комплекте с теле-
визионным тюнером)
Синий Черный
К видео
входу К аудио
входам
Кабели RCA
(продаются
отдельно)
Желтый Зеленый
Зеленый
Правый (красный)
Левый (белый) Желтый
Правый (красный)
Левый (белый)
20-контактный кабель (поставляется в комплекте с дисплеем)
Выход сабвуфера или выход без затухания
(SUBWOOFER OUTPUT или NON-FADING OUTPUT)
Тыловой видео выход
(REAR VIDEO OUTPUT)
(желтый)
Тыловой аудио выход
(DVD REAR MONITOR
OUTPUT)
Правый (красный)
Оптический кабель (поставляется в ком-
плекте с мультиканальным процессором)
Кабель RCA (входит в комплект)
Это устройство
Фронтальный видео выход
(FRONT VIDEO OUTPUT)
(Желтый)
Пурпурный
Белый
Серый
Левый
(белый)
Правый
(красный)
Левый (белый)
Кабель IP-BUS (поставляется
в комплекте с мультиканаль-
ным процессором)
Мультиканальный
процессор DEQ-P7000
(продается отдельно)
Проигрыватель Малти КД
(продается отдельно)
Утопленный телевизи-
онный тюнер (например,
GEX-P7000TVP)
(продается отдельно)
23 см
15 см
15 см
15 см
15 см
6 м
Цветной ЖК-дисплей
(например, AVD-W6010)
(продается отдельно)
При подключении мультиканального процессора
Подключение устройств
