7
Подключение устройств

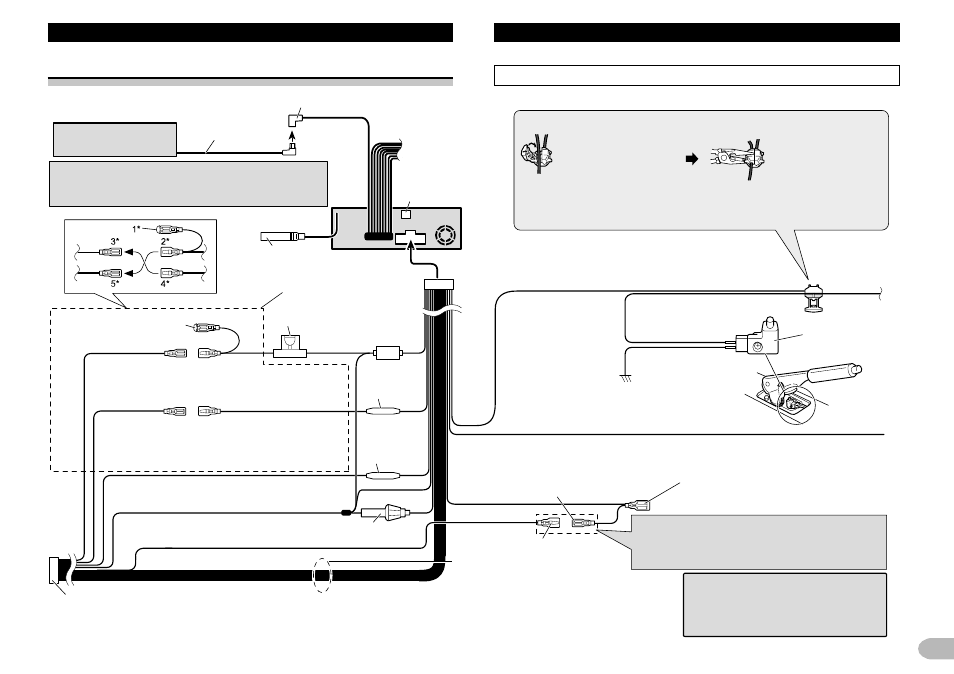

Подключение кабеля питания
Проводка этого устройства окрашена в соответствии с новым стандартом.
Примечание
В зависимости от типа автомобиля, функции 3* и 5* могут
различаться. В этом случае подключите 2* к 5*, а 4* к 3*.
Гнездо антенны Это устройство
Резистор-
предохранитель
Проигрыватель Малти КД
(продается отдельно)
Вход IP-BUS (синий)
Кабель IP-BUS
Черный (земля)
К металлическому кузову автомобиля
Переключатель
ручного тормоза
Держатель предохранителя
Резистор-
предохранитель
Держатель
предохранителя
Колпак (1*)
Если этот разъем не использу-
ется, не удаляйте колпак.
Оранжевый/белый
К разъему переключателя подсветки
1. Зажмите контакт
подачи питания
ручного тормоза. 2. Надежно зафикси-
руйте при помощи
плоскогубцев.
Светло-зеленый
Используется для определения, включен ручной тормоз или нет.
Этот контакт должен быть подключен к стороне подачи питания
ручного тормоза.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сотовом
телефоне. Если Вы не пользуетесь сотовым телефоном, не
подключайте контакт Audio Mute.
Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
Синий/белый
К разъему управления усилителем мощности.
(Максимум 300 мА 12 В постоянного тока.)
Сторона подачи
питания
Сторона заземления
Синий/белый (6*)
Расположение контактов разъема ISO различается в
зависимости от типа автомобиля. Соедините 6* и 7*,
если Контакт 5 служит для управления антенной. В
автомобиле другого типа никогда не соединяйте 6* и 7*.
При подключении продающегося отдельно
мультиканального процессора (DEQ-P7000)
к этом устройству, не подключайте ничего к
контактам громкоговорителей и дистанци-
онного управления (синий/белый).
Подключите контакты одного
цвета друг к другу.
Разъем ISO
Примечание
В некоторых автомобилях разъем ISO может быть раз-
делен надвое. В этом случае подключите оба разъема.
Оптический вход
Обратитесь на страницы 6-9
Контакты громкоговорителей
Белый: Фронтальный левый
ª
Белый/черный: Фронтальный левый ·
Серый: Фронтальный правый ª
Серый/черный: Фронтальный правый ·
Зелен.: Тыловой левый ª или Сабвуфер ª
Зелен./Черный: Тыловой левый · или Сабвуфер ·
Фиол.: Тыловой правый ª или Сабвуфер ª
Фиол./черный: Тыловой правый · или Сабвуфер ·
15 см
15 см
Желтый (3*)
Резерв (или
Дополнительно)
Красный (5*)
Дополнительно
(или Резерв)
Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (4*)
К электрическому разъему, управ-
ляемому ключом зажигания (12 В
постоянного тока) включение/
выключение.
Метод подключения
Примечание
• Расположение переключателя ручного тормоза зависит от модели автомобиля.
Для получения более подробной информации обратитесь к руководству для
Вашего автомобиля или к дилеру.
