6
Подключение устройств
Примечания:
•
Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
минусом на массе. Перед установкой устройства в автомобиль, грузовик или автобус,
проверьте напряжение аккумулятора.
• Во избежание закорачивания электрической системы, перед началом установки отсое-
дините кабель аккумулятора
·.
• Для получения более подробной информации о подключении усилителя мощности и
прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуществите
подключения должным образом.
• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки замо-
тайте проводку изоляционной лентой в тех местах, где она соприкасается с металли-
ческими деталями.
• Проведите и закрепите всю проводку таким образом, чтобы она не касалась движущих-
ся деталей, таких, как рычаг переключения передач, ручной тормоз и направляющие
сидений. Не прокладывайте проводку в местах, подверженных воздействию высокой
температуры, например, возле обогревателя. Если изоляция на проводке раслравилась
или износилась, существует опасность короткого замыкания на корпус автомобиля.
• Не протягивайте желтый провод через отверстие к двигателю для подключения к акку-
мулятору. Это вызовет повреждение изоляции провода и приведет к очень опасному за-
мыканию.
• Не закорачивайте никакие провода. Если это случится, защитная цепь может не срабо-
тать при необходимости.
• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля пита-
ния и приложив конец к проводу. Нагрузка провода будет превышена, что приведет к
выделению тепла.
• При замене предохранителя используйте предохранитель такого же типа, что и указан-
ный на отсеке для предохранителя.
• Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите
проводку громкоговорителей таким образом, чтобы они были непосредственно зазем-
лены, и не объединяйте левый и правый
· контакты громкоговорителей.
• Громкоговорители, подключаемые к этому устройству, должны отличаться высокой
мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкогово-
рителей с выходной мощностью и/или сопротивлением, отличным от указанных, может
привести к возгоранию или повреждению громкоговорителей.
• Когда включен источник сигнала этого устройства, по синему/белому проводу выводит-
ся управляющий сигнал. Подключите этот провод к проводу дистанционного управле-
ния внешним усилителем мощности или к разъему управления автономной антенны
(макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован антенной, уста-
новленной на стекле, подключите этот провод к разъему подачи питания на привод
антенны.
• При использовании дополнительного усилителя мощности с этой системой, не подклю-
чайте синий/белый провод к разъему питания усилителя. Также не подключайте синий/
белый провод к разъему питания автономной антенны. Такое подключение может при-
вести к чрезмерному потреблению тока и неправильному функционированию.
• Для избежания короткого замыкания заклейте концы неподключенных проводов изоля-
ционной лентой. В особенности это относится к неиспользуемым контактам громкогово-
рителя. Если эти контакты не будут заизолированы, существует возможность короткого
замыкания.
• Для предотвращения неправильного подключения, входная сторона разъема IP-BUS
окрашена синим, а выходная сторона - черным. Соедините разъемы одного и того же
цвета.

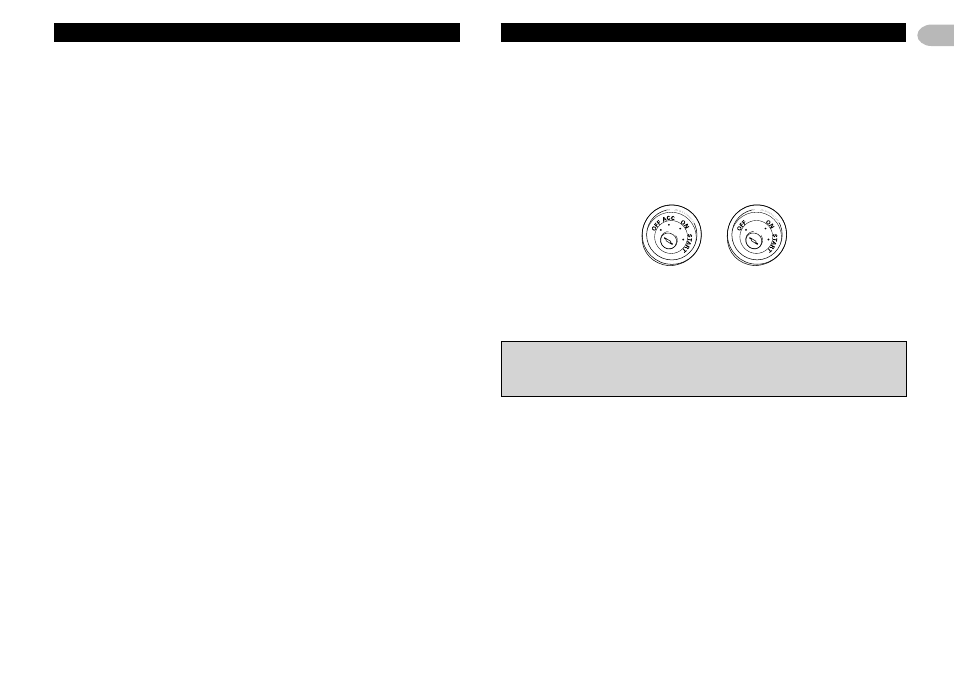

• Это устройство не может быть установлено в автомобиль, переключатель зажигания
которого не оборудован положением АСС (дополнительно).
Положение АСС Нет положения АСС
• Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от уст-
ройств, работающих на высоком напряжении, например, усилителей мощности.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, существу-
ет опасность повреждения устройств или возгорания.
• Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении
этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа-
тации для обоих устройств и соедините провода, имеющие одинаковые функции.
