Вход/Выход
Терминал входа/выхода антенны VHF/UHF
. . . .VHF/UHF установлен на 75
Ω (разъем IEC)
Видеовход
. . . . . . AV2 (Вход 1), Вход 2 (передняя панель),
Вход 3 (задняя панель)
Уровень входа. . . . . . . . . . . . . . . 1 Vp-p (75 Ω)
Разъемы . . . . . . .аудио-видео разъем (Вход 1),
Гнезда RCA (Вход 2, Вход 3)
Видеовыход . . . . . . . . . . . . . . . . . . . AV1, Выход
Уровень выхода . . . . . . . . . . . . . 1 Vp-p (75 Ω)
Разъемы . . . . . . . . .аудио-видео разъем (AV1),
Разъем RCA (Выход)
Вход S-Video
. . . . . . AV2 (Вход 1), Вход 2 (передняя панель),
Вход 3 (задняя панель)
Y (яркость) – уровень входа . . . 1 Vp-p (75
Ω)
C (цвет) – уровень входа . . .300 mVp-p (75
Ω)
Разъемы . . . . . . .аудио-видео разъем (Вход 1),
4-штырьковый мини DIN (Вход 2, Вход 3)
Выход S-Video. . . . . . . . . . . . . . . . . AV1, Выход
Y (яркость) – уровень выхода . . 1 Vp-p (75
Ω)
C (цвет) – уровень выхода . .300 mVp-p (75
Ω)
Разъемы . . . . . . . . .аудио-видео разъем (AV1),
4-штырьковый мини DIN (Выход)
Выход компонентного видео
Уровень выхода . . . . . . . . . Y: 1,0 Vp-p (75 Ω)
P
B
, P
R
: 0,7 Vp-p (75
Ω)
Разъемы . . . . . . . . . . . . . . . . . . . разъемы RCA
Вход RGB. . . . . . . . . . . . . . . . . . . . AV2 (Вход 1)
Уровень входа. . . . . . . . . . . . . . 0,7 Vp-p (75 Ω)
Разъемы . . . . . . . аудио-видео разъем (Вход 1)
Выход RGB . . . . . . . . . . . . . . . . . . . . . . . . . . AV1
Уровень выхода . . . . . . . . . . . . 0,7 Vp-p (75 Ω)
Разъемы . . . . . . . . . аудио-видео разъем (AV1)
Аудиовход
. . . . . . AV2 (Вход 1), Вход 2 (передняя панель),
Вход 3 (задняя панель) Л/П
Во время приема аудиосигнала. 2 В ср. квадр.
(Сопротивление на входе: более 22 к
Ω)
Разъемы . . . . . . .аудио-видео разъем (Вход 1),
разъемы RCA (Вход 2)
Аудиовыход . . . . . . . . . . . . . . . AV1, Выход Л/П
Во время вывода аудиосигнала. 2 В ср. квадр.
(Сопротивление на выходе: менее 1,5 к
Ω)
Разъемы . . . . . . . . .аудио-видео разъем (AV1),
Разъемы RCA
Вход управления . . . . . . . . . . . . . . . . Мини-джек
Цифровой аудиовыход . . . . . . . . Коаксиальный
G-LINK™ . . . . . . . . . . . . . . . . . . . . . . Мини-джек
Вход DV . . . . . . 4-штыревой (передняя панель)
(стандарт i.LINK/IEEE 1394)
USB . . . . . . . . . . . . . . Tип A (передняя панель),
Tип B (передняя панель)
Выход HDMI . . . . . . . . . . . . . . . 19-штырьковый
LAN
. Гнездо локальной сети (10BASE-T/100BASE-
TX)

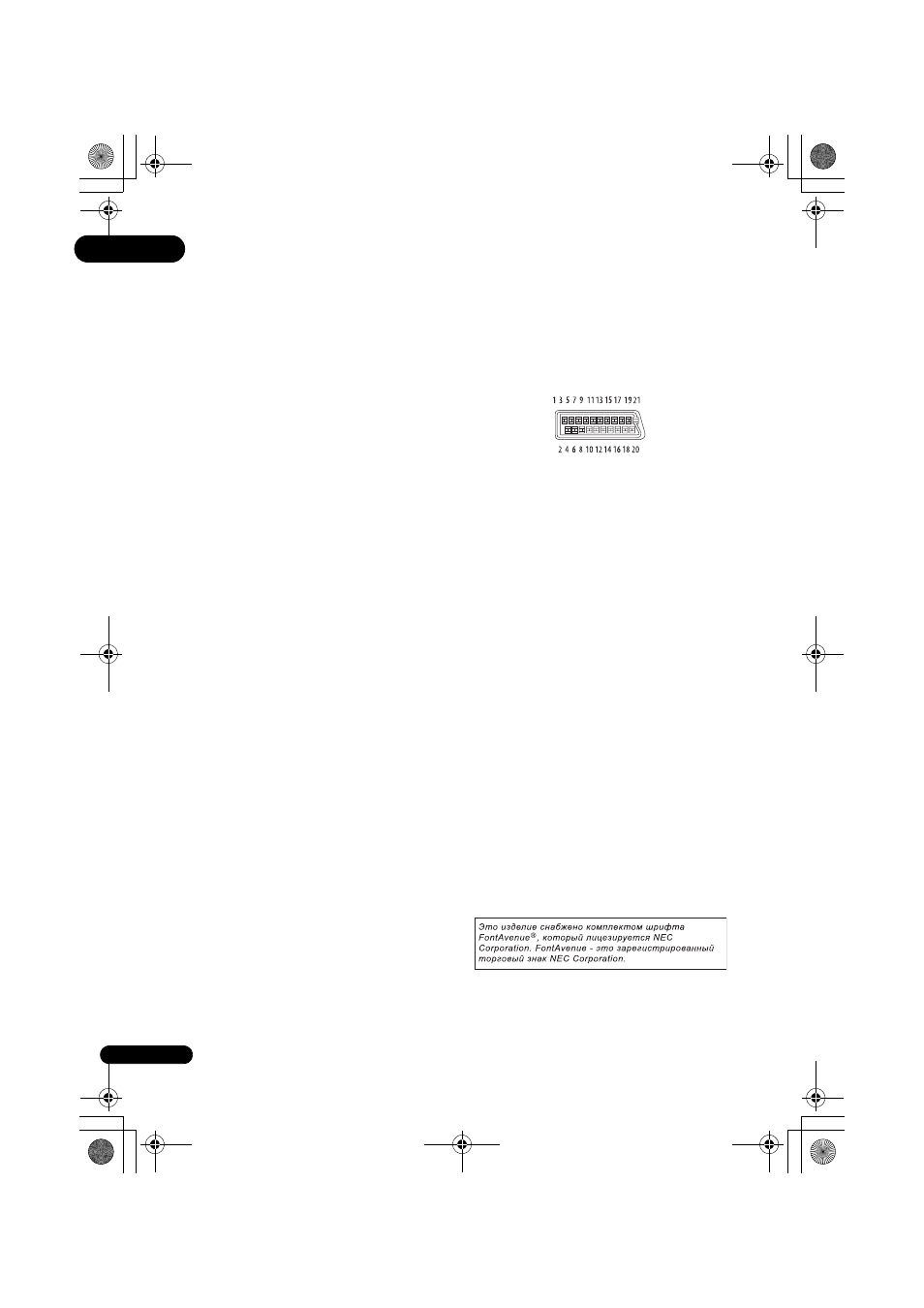

Аудио-видео разъемы
(
назначение 21-штырькового разъема)
Аудио-видео разъем вход/выход
. . . . . . . . . . . . . . . . . . . . 21-штырьковый разъем
Этот разъем обеспечивает передачу видео и
аудиосигналов на подключенный совместимый
цветной телевизор или монитор.
Номер штырька AV1 (RGB) -TV /
AV2 (INPUT 1/DECODER)
1 . . . . . . . . . Аудиовыход 2/R / Аудиовыход 2/R
2 . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 2/R
11 . . . . . . . . . . . . . . . . . . . . . Выход G / Выход G
3 . . . . . . . . . Аудиовыход 1/L / Аудиовыход 1/L
6 . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 1/L
15 . . . . . . . . . . . . Выход R или С / Вход R или C
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
7 . . . . . . . . . . . . . . . . . . . . . . . . Выход B / Вход B
19 . . . . Видеовыход или выход Y / Видеовыход
20 . . . . . . . . . . . . . . . – / Видеовыход или вход Y
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Состояние
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
Поставляемые принадлежности
Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Сухие батарейки (AA/R6P) . . . . . . . . . . . . . . . . 2
Аудио-видео кабель (красный/белый/желтый) 1
Кабель G-LINK™ . . . . . . . . . . . . . . . . . . . . . . . . 1
Кабель радиочастотной антенны . . . . . . . . . . . 1
Сетевой шнур . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Инструкции по эксплуатации
Карточка гарантийного обслуживания . . . . . . 1
Примечание: Характеристики и дизайн этого
изделия могут изменяться с целью улучшения
без предварительного уведомления.
Хранители экрана производства Microsoft
перепечатываются только с разрешения
Microsoft Corporation.
