Простое подключение
Описанная ниже настройка является
основной и позволяет просматривать и
записывать телепрограммы и воспроизводить
диски. Другие типы подключений описаны,
начиная со следующей страницы.
Важно
• Для этих подключений требуется кабель
SCART (не поставляется). Если
телевизор (или видеомагнитофон) не
снабжен соединением SCART, и если вы
хотите использовать поставляемый
аудио/видеокабель, см. Использование
поставляемого аудио-видео кабеля ниже.
• Аудио-видео терминал AV1 (RGB)-TV
может выводить обычные (композитные)
сигналы, S-Video сигналы или
видеосигналы RGB, плюс аналоговые
стереофонические аудиосигналы.
Терминал AV2 (INPUT 1/DECODER)
может принимать обычные сигналы,
S-Video сигналы или видеосигналы RGB,
а также аналоговые стереофонические
аудиосигналы. Для настройки данных
опций, см. AV1 Out и AV2/L1 In на
стр. 129.
• Перед выполнением или изменением
любых подключений на задней панели
убедитесь, что все компоненты
выключены и отсоединены от розетки.

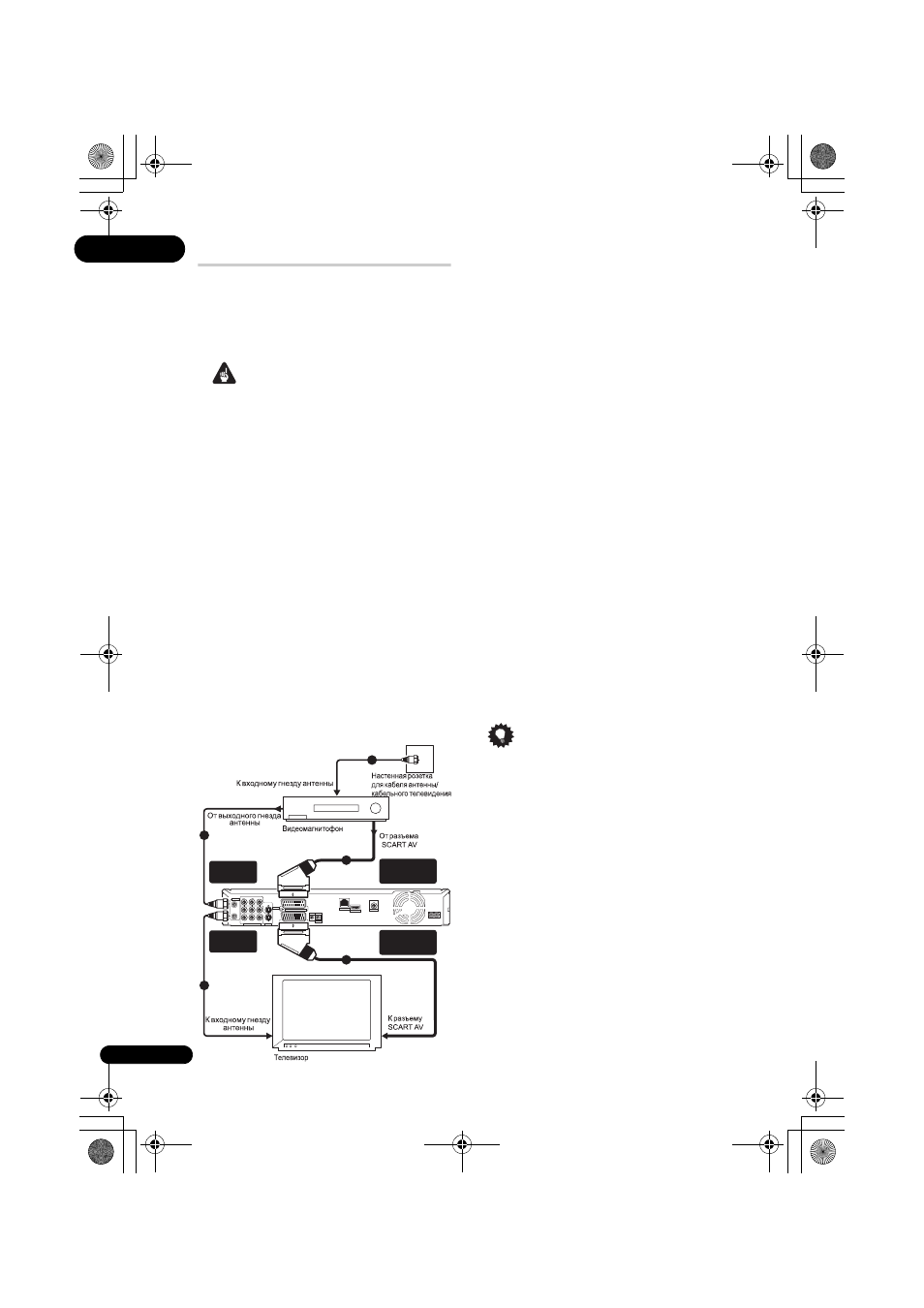

1 Подключите кабель от антенны/
разъема кабельного телевидения к
разъему антенны на
видеомагнитофоне.
• Если видеомагнитофон подключается
последовательно с другими
устройствами, подключите антенный
кабель к разъему ANTENNA IN (RF IN)
на этом рекордере и пропустите
следующий шаг.
2 Для подключения выхода антенны
видеомагнитофона к разъему
ANTENNA IN (RF IN)
этого рекордера
используйте высокочастотный
антенный кабель (поставляется).
3 Используя другой антенный
кабель, подключите разъем ANTENNA
OUT
этого рекордера к входу антенны
на телевизоре.
4
Используя кабель SCART (не
поставляется), подключите аудио-
видео разъем AV1 (RGB)-TV на этом
рекордере к аудио-видео разъему
SCART
на телевизоре.
5 Используя другой SCART-кабель,
подключите аудио-видео разъем AV2
(INPUT 1/DECODER)
к аудио-видео
разъему SCART на
видеомагнитофоне.
Совет
• Этот рекордер оборудован функцией
‘прямо’ ( или “сквозной канал”), что
позволяет записывать телепрограмму из
встроенного телевизионного тюнера
рекордера и одновременно
просматривать видеозаписи на
видеомагнитофоне (Для использования
данной функции, когда рекордер
находится в режиме ожидания, параметр
Power Save должен быть установлен на
Off — см. Power Save на стр. 127).
AC IN
COAXIAL
IN
S-VIDEO
VIDEO AUDIO L R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT Y P B P R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100) HDMI OUT DIGITAL OUT
ANTENNA
IN (RF IN)
ANTENNA
OUT
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
1
2
3
4
5
