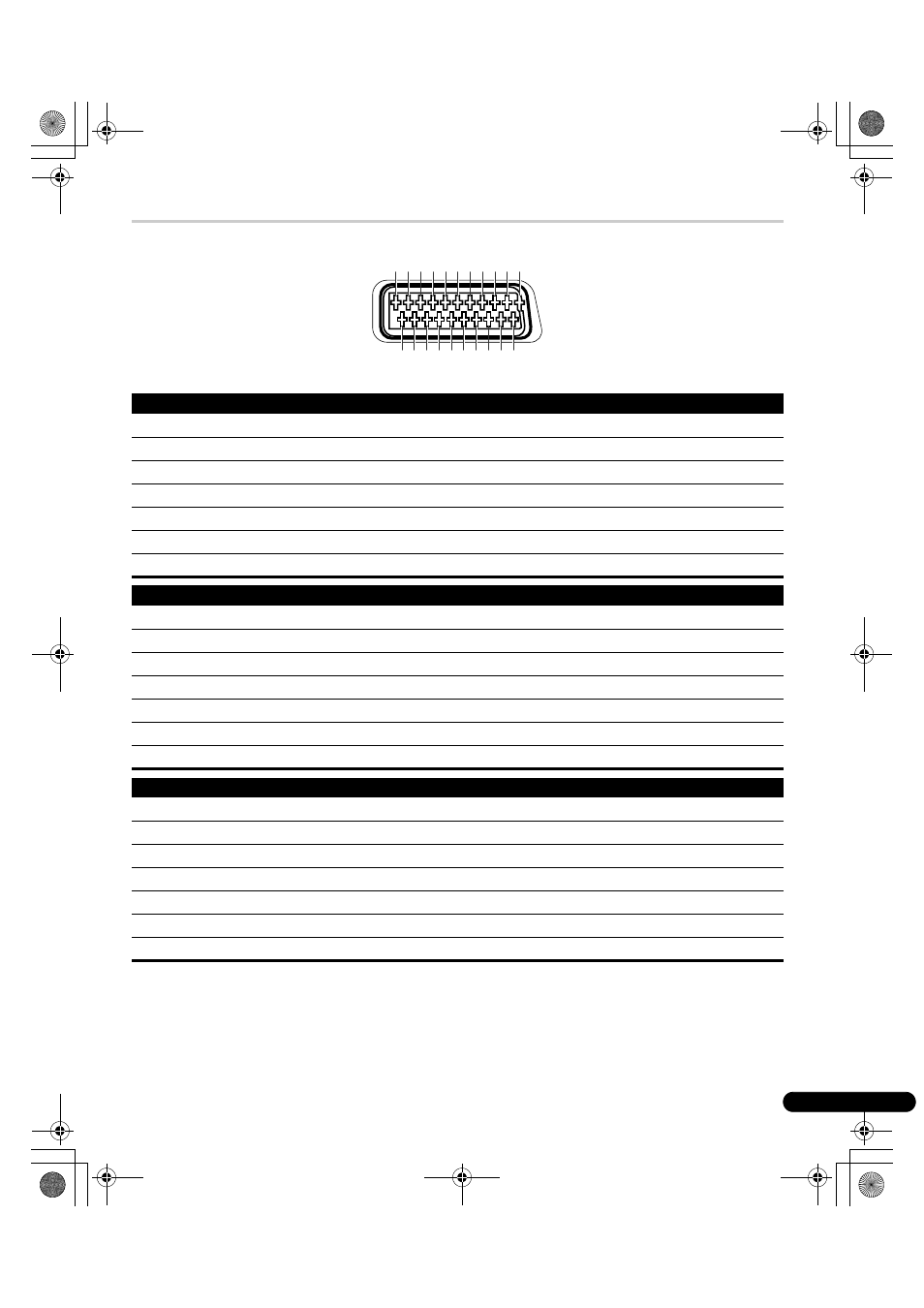

Назначение контактов SCART разъема
При помощи разъемов SCART можно подключать различные аудио- и видеоустройства.
SCART (INPUT 1)
1
Выход правого канала звука
2
Вход правого канала звука
3
Выход левого канала звука
4
Общий провод звука (оба канала)
5
Общий провод синего
6
Вход левого канала звука
7
Вход синего
8
Управление аудио/видео
9
Общий провод зеленого
10 Не используется
11 Вход зеленого
12 Не используется
13 Общий провод красного
14 Общий провод управления R/G/B
15 Вход красного
16 Управление R/G/B
17 Общий провод для видео выхода
18 Общий провод для видеовхода
19 Видеовыход
20 Вход видео
21 Корпус разъема
SCART (INPUT 2)
1
Выход правого канала звука
2
Вход правого канала звука
3
Выход левого канала звука
4
Общий провод звука (оба канала)
5
Общий
6
Вход левого канала звука
7
Не используется
8
Управление аудио/видео
9
Общий
10 Управление AV link
11 Не используется
12 Не используется
13 Общий
14 Общий
15 Вход цветности S-Видео
16 Не используется
17 Общий провод для видео выхода
18 Общий провод для входов видео/S-Видео
19 Видеовыход
20 Входы видео/S-Видео
21 Корпус разъема
SCART (INPUT 3)
1
Выход правого канала звука
2
Вход правого канала звука
3
Выход левого канала звука
4
Общий провод звука (оба канала)
5
Общий провод синего
6
Вход левого канала звука
7
Вход синего
8
Управление аудио/видео
9
Общий провод зеленого
10 Управление AV link
11 Вход зеленого
12 Не используется
13 Общий провод красного
14 Общий провод управления R/G/B
15 Вход цветности S-Видео
16 Управление R/G/B
17 Общий провод для видео выхода
18 Общий провод для входов видео/S-Видео
19 Видеовыход
20 Входы видео/S-Видео
21 Корпус разъема
1 3 5 7 9 11 13 15 17 19 21
2 4 6 8 10 12 14 16 18 20
