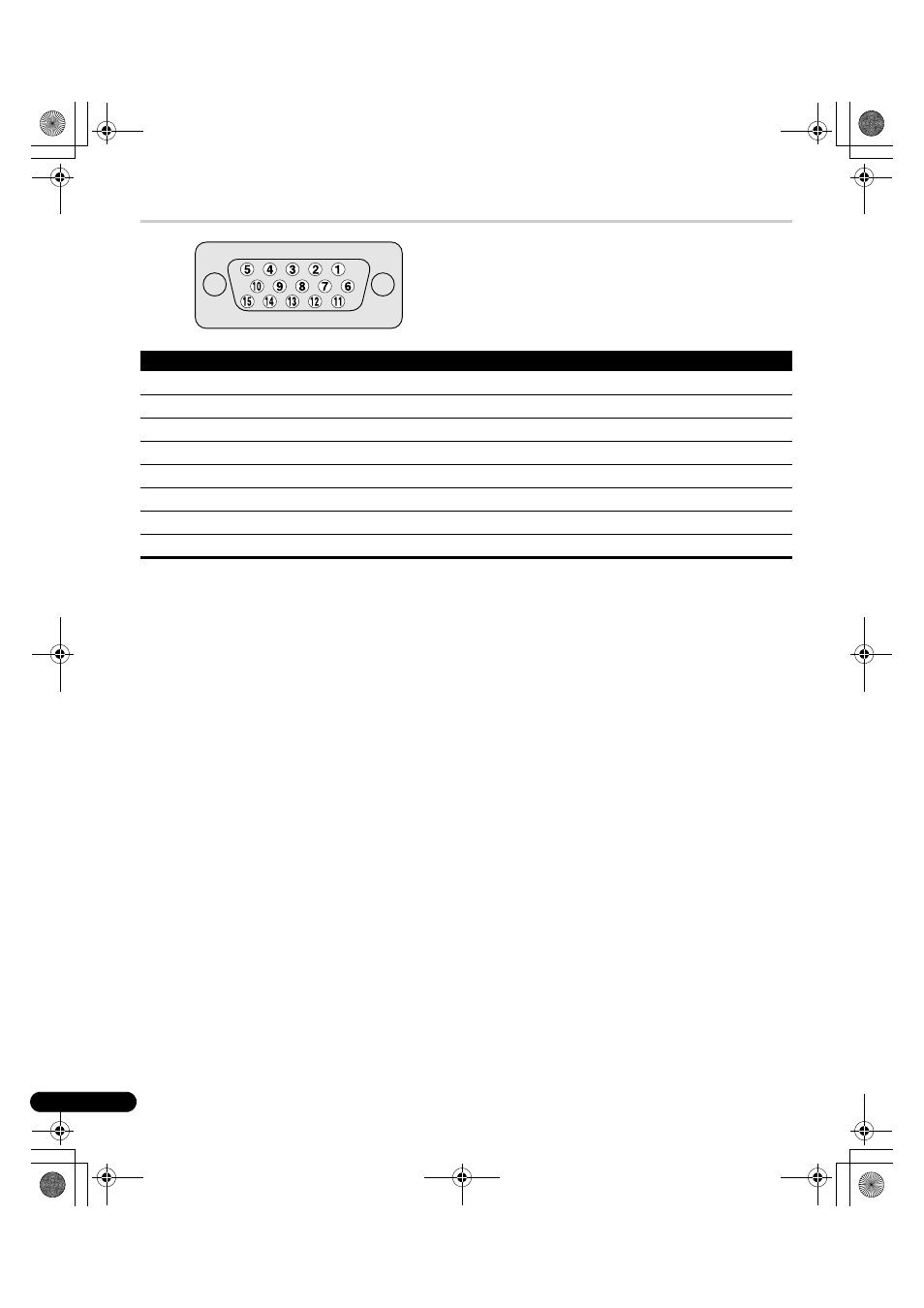

Названия сигналов для 15-контактного разъема mini
Контакт Название сигнала Контакт Название сигнала
1 R 9 +5 V
2 G 10 GND (общий)
3 B 11 Не подключен
4 Не подключен 12 SDA
5 Не подключен 13 HD
6 GND (общий) 14 VD
7 GND (общий) 15 SCL
8 GND (общий)
