Основные соединения

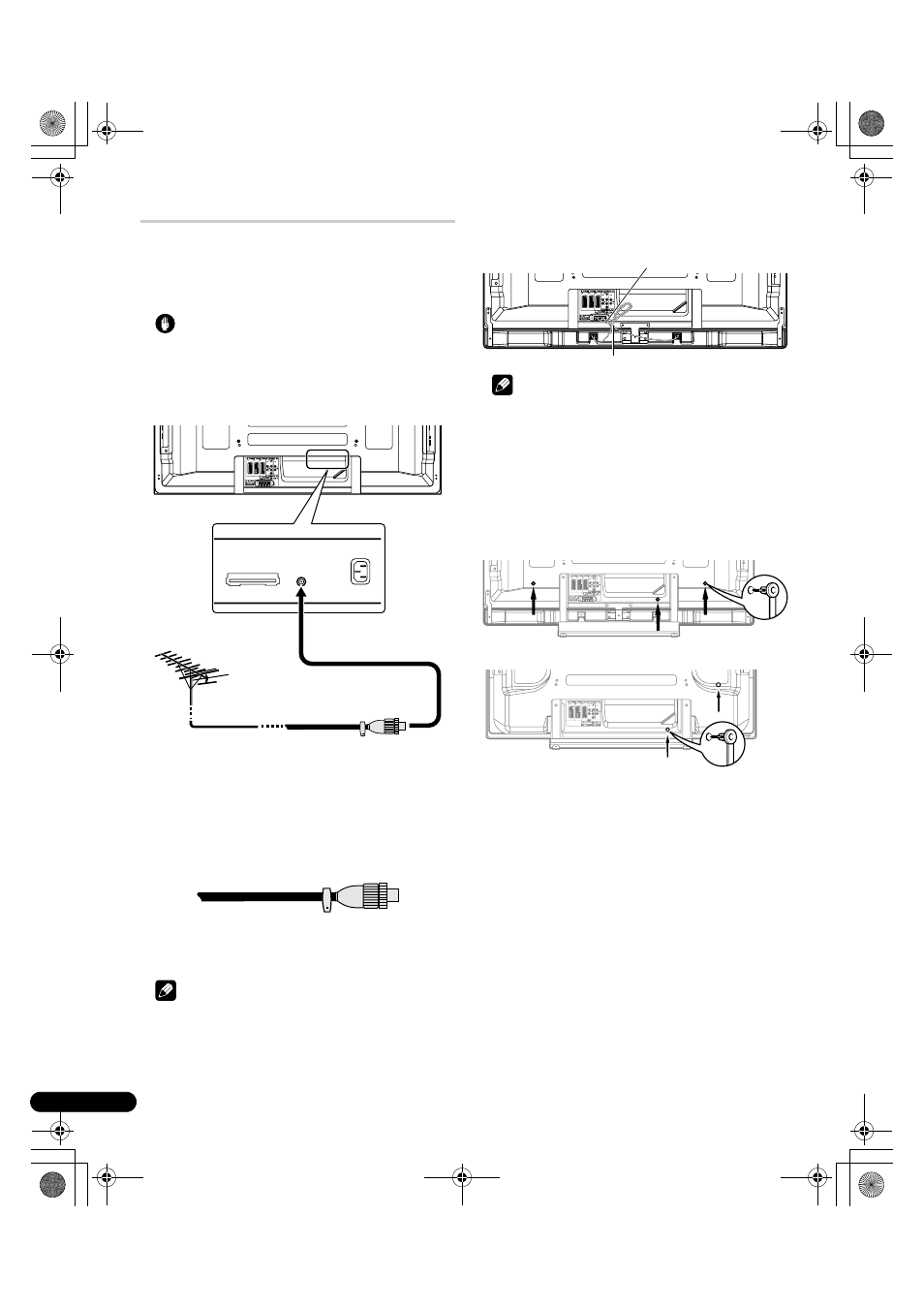

Подключение антенны
Вы получите более четкое изображение, если подключите
наружную антенну. Ниже кратко объясняются типы соединений,
используемые для коаксиального кабеля.
Предупреждение
• Если включена настройка “Мощность антенны”, подключите
напрямую антенну в разъем ANT на задней панели
плазменного телевизора. Подключение любых устройств
между антенной и плазменным телевизором может привести к
повреждению устройства.
• Подсоедините (имеющийся в продаже) 75-омный
коаксиальный кабель к разъему ANT.
• Если включена настройка “Мощность антенны”, можно
использовать комнатную антенну с усилителем (питание 5 В,
30 мА).
Антенный кабель (приобретается отдельно)
Если наружная антенна имеет 75-омный коаксиальный кабель со
стандартным разъемом DIN45325 (IEC169-2), подключите его к
гнезду антенны на задней стороне плазменного телевизора.
Примечание
• Если антенна подключена неправильно, качество приема будет
неудовлетворительным. Если изображение отображается
некорректно, проверьте правильность подключения антенны.
Проводка кабелей
Если динамики установлены под панелью плазменного телевизора
(только для PDP-5080XD/PDP-SX5080D):
Примечание
• При необходимости используйте прилагаемые бисерные
зажимы.
• Убирая кабели динамиков, следите за тем, чтобы они не были
сильно пережаты стяжкой.
Прикрепление фиксирующих стяжек к
основному блоку.
Для прокладки соединительных кабелей используйте фиксирующие
стяжки. На рисунке ниже показано расположение отверстий на
задней панели плазменного телевизора.
(PDP-5080XD/PDP-SX5080D)
(PDP-4280XD/PDP-SX4280D)
Стандартный разъем DIN45325 (IEC169-2)
Вид сзади
Коаксиальный кабель на 75 Ом (круглый)
(Приобретается отдельно)
Вид сзади
Кабель громкоговорителя
Бисерная стяжка
