Pioneer PDP-5080 XD - Инструкция (Страница 17)

17
Ru
Присоединение/отсоединение стойки
Pioneer (только для PDP-4280XD/PDP-SX4280D)
Предупреждение
• Вес 42 дюймового плазменного телевизора около 29,6 кг, его
глубина невелика и он неустойчив. Поэтому, для сборки и
установки телевизора нужно, по крайней мере, два человека.

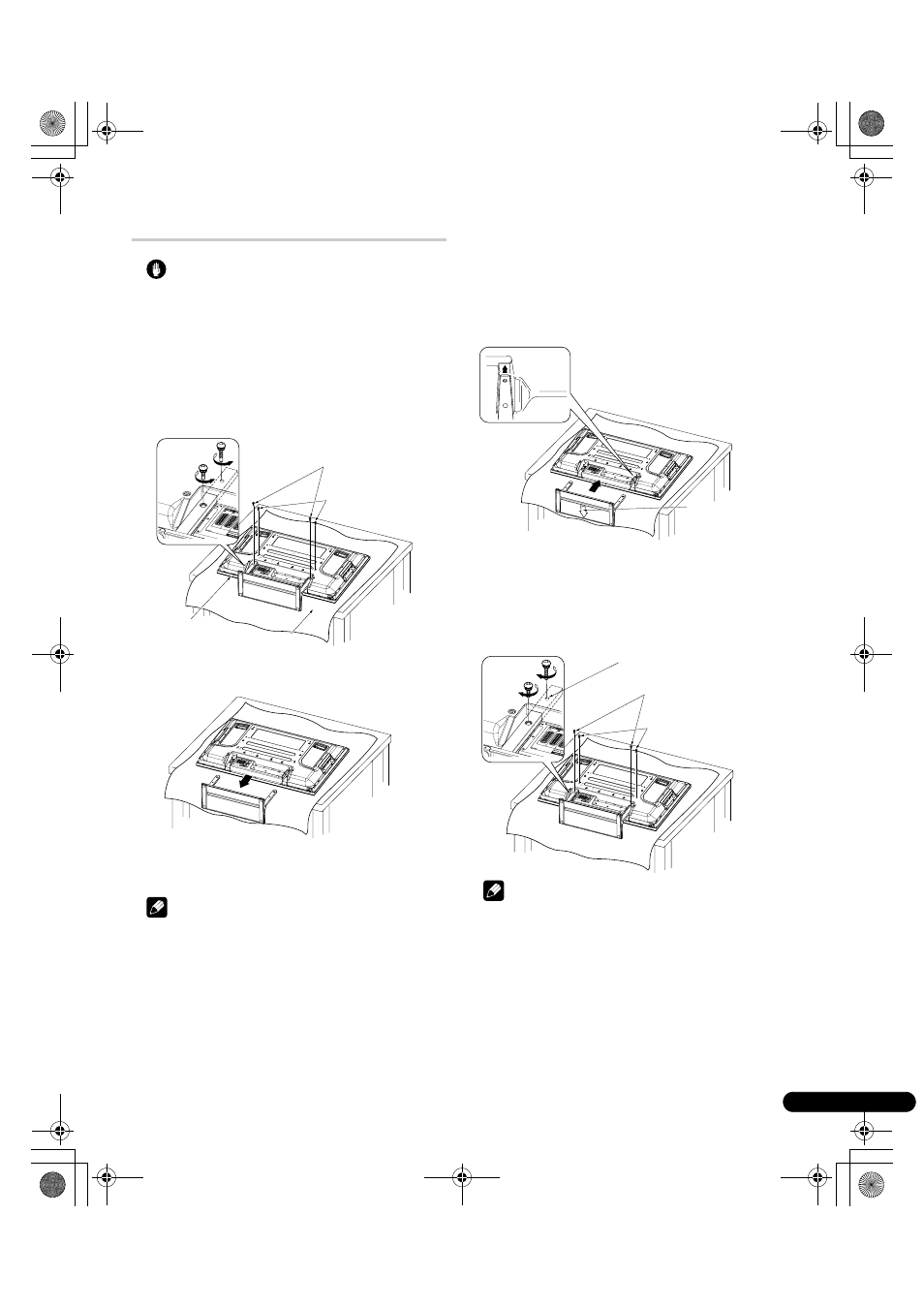

Снятие подставки
Если вы используете подставку, отсоедините держатели и
крепления, снимите подставку, выполняя эту операцию в
следующем порядке.
1
Положив плазменный телевизор на ровную
поверхности снимите крепежные болты (1) и (2) с
помощью отвертки.
2 Снятие подставки с плазменного телевизора.
• Уберите крепежные болты (1) и (2), которые вы сняли, т.к. они
потребуются вам, когда вы решите снова установить подставку под
плазменный телевизор.
Примечание
• Следите за тем, чтобы плазменный телевизор был установлен на
ровной, устойчивой поверхности.
• Положите лист бумаги или ткани для того, чтобы защитить экран от
царапин или повреждения.
• Выполняйте работы только когда плазменный телевизор ровно лежит
на столе или аналогичной поверхности.
• Когда плазменный телевизор лежит экраном вниз, будьте аккуратны,
старайтесь не поцарапать и не повредить его.
Установка подставки.
1 Положив плазменный телевизор на ровную
поверхность, установите опорные стойки в нижнюю
часть телевизора как показано стрелками, затем
медленно вставьте их.
• Будьте крайне аккуратны, не вставляйте опорные стойки
подставки в плазменный телевизор кроме как в в пазы для
установки подставки. Иначе вы можете повредить панель
плазменного телевизора или его порты или деформировать
подставку.
2 Установите подставку в места, указанные стрелками
и крепко затяните монтажные болты (2) и (1) с помощью
отвертки.
Примечание
• Следите за тем, чтобы плазменный телевизор был установлен
на ровной, устойчивой поверхности.
• Вставьте винты в отверстия вертикально и затяните их.
• Положите лист бумаги или ткани для того, чтобы защитить
экран от царапин или повреждения.
• Выполняйте работы только когда плазменный телевизор ровно лежит
на столе или аналогичной поверхности.
• Когда плазменный телевизор лежит экраном вниз, будьте аккуратны,
старайтесь не поцарапать и не повредить его.
Установочные болты (1)
(M8 x 23 мм: черные) (п. 2)
Плазменный
телевизор
Ткань
Установочные болты (2)
(M8 x 60 мм: черные) (п. 1)
Выровняйте опорные стойки с
нижним краем телевизора как
Показано на рисунке.
Вставьте стойку в
плазменный телевизор
так, чтобы стрелка с
маркировкой “FRONT/
FACE AVANT” в
нижней части стойки
указывала вниз.
Установочные болты (1)
(M8 x 23 мм: черные) (п. 2)
Установочные болты (2)
(M8 x 60 мм: черные) (п. 1)
Отверстие под винт с подписью “T”
PDP-5080XD_Rus.book Page 17 Wednesday, August 1, 2007 6:46 PM
