58
Ru
Подключение видеомагнитофона
Для подключения видеомагнитофона или другого
аудиовизуального оборудования используйте разъемы INPUT 2.
Если ваш видеомагнитофон поддерживает дополнительные
системы управления ТВ и видеомагнитофоном “AV link”, его можно
подключить к разъему плазменного телевизора INPUT 2 или
INPUT 3 с помощью кабеля с 21-контактным разъемом SCART с
полной разводкой.
Возможности канала управления AV link
• Загрузка данных настройки на станции прямо из ТВ в
видеомагнитофон (Загрузка заданных настроек).
• Во время просмотра телевизора можно записать ТВ-
программу, лишь нажав кнопку записи на видеомагнитофоне.
(WYSIWYR*)
*В некоторых видеомагнитофонах для функции WYSIWYR
может быть отдельная кнопка – см. документацию к
видеомагнитофону.
• Если нажать кнопку воспроизведения на видеомагнитофоне,
система автоматически выйдет из режима ожидания и покажет
изображение с видеомагнитофона.
Примечание
• Дополнительные системы управления ТВ и
видеомагнитофоном “AV link” могут быть несовместимы с
некоторыми внешними источниками.
Предупреждение
• Если вы подключаете устройство, такое как видеомагнитофон,
между антенной и плазменным телевизором, качество приема
сигнала может ухудшиться. В этом случае мы рекомендуем
использовать распределитель и убедиться в том, что выбрана
установка “выкл” в настройках “Мощность антенны”, что
предотвратит повреждение устройсва.
Воспроизведение с видеомагнитофона
Для просмотра изображения с видеомагнитофона нажмите кнопку
INPUT 2 на пульте дистанционного управления или кнопкой INPUT
на плазменном телевизоре выберите вход “ВХОД 2”.
Примечание
• Если изображения из видеомагнитофона принимаются с
искажениями, возможно, следует с помощью меню сменить
тип входного сигнала. См. стр. 51.
• Подключайте внешнее оборудование только к тем разъемам,
которые будут фактически использоваться.
• Тип сигнала можно узнать в руководстве по эксплуатации
видеомагнитофона.
Использование функции выхода SCART
Эта функция позволяет записывать программы цифрового ТВ при
помощи подключенного видеомагнитофона или другого
записывающего оборудования, не прерывая обычного просмотра
передач на плазменном дисплее. С помощью этой функции можно
также легко воспроизводить запись со сдвигом во времени, если
подключен рекордер DVD/HDD (цифровой видеомагнитофон).

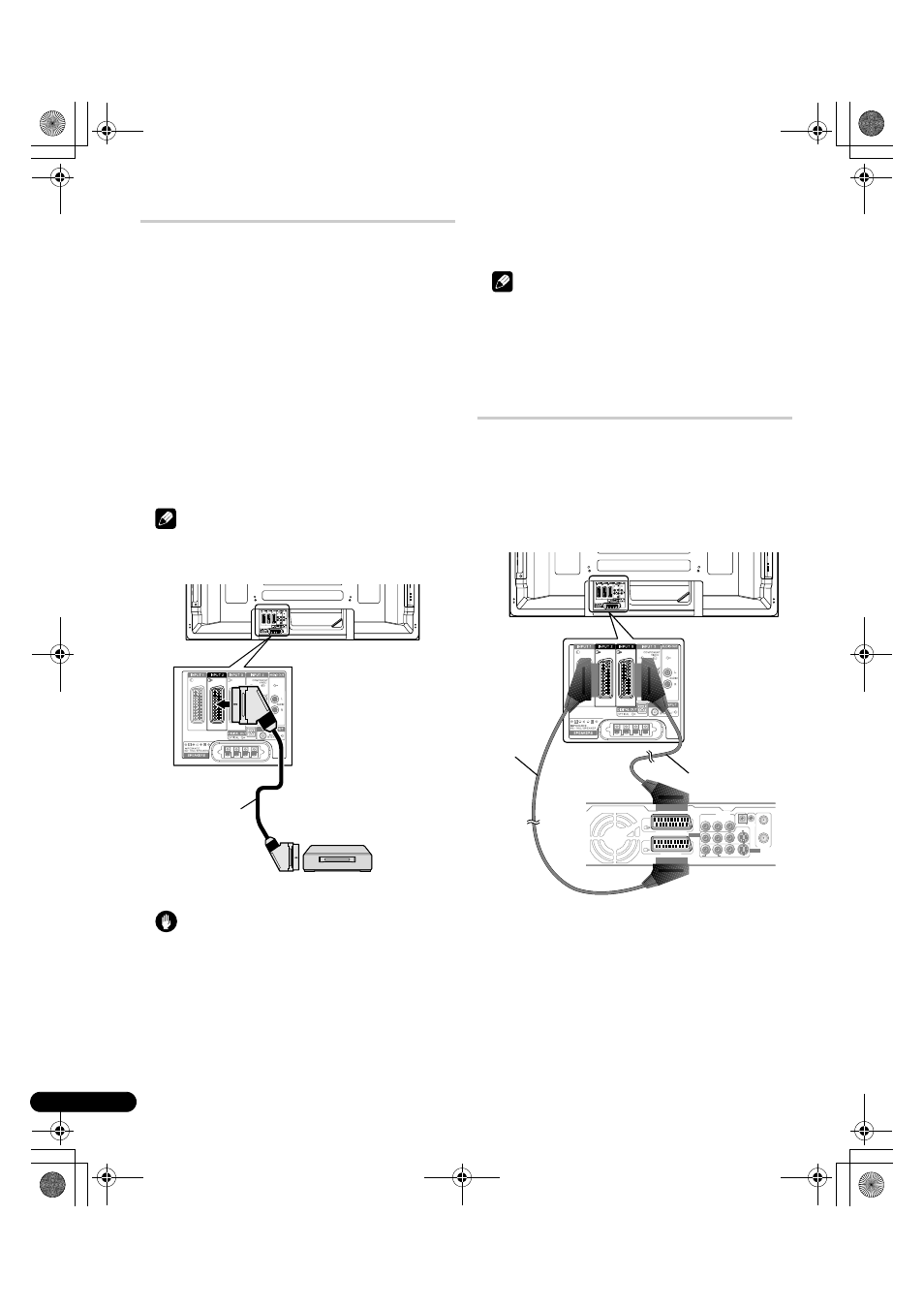

На следующем рисунке предполагается, что Pioneer DVR-940HХ-S
подключается к плазменному телевизору для воспроизведения при
помощи записывающего устройства со сдвигом по времени.
Кроме вышеуказанного подключения, необходимо выполнить
следующее:
• См. раздел Переключение выхода SCART (стр. 59) и выберите
параметр “Привязка к DTV” для пункта “Выход SCART” в
меню настройки.
• На рекордере DVD/HDD (DVR) выберите источник видео/
аудио входа, совпадающего с внешним разъемом входа, к
которому подключен плазменный телевизор. Для получения
информации об этом способе см. руководство по эксплуатации
рекордера.
• Выберите источник входа на плазменном телевизоре в
зависимости от разъема, к которому подключен выход
рекордера DVD/HDD (DVR); для вышеприведенного примера
подключения выберите разъем “ВХОД 2”.
Кабель SCART
Вид сзади
VCR (Видеомагнитофон)
ANTENNA
IN
OUT
VIDEO L R
P R
COMPONENT VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AUDIO
P B Y
AV 2 (INPUT 1/DECODER)
AV 1 (RGB) – TV
DVR-940HX-S
Вид сзади
Кабель SCART
Кабель SCART
