УСТАНОВКА ВАШЕГО НОВОГО АППАРАТА
Page 13Monday, 18 April 2005 12:59
Filename [TH-R1R3ER_05Name.fm]
Masterpage:Left+
13

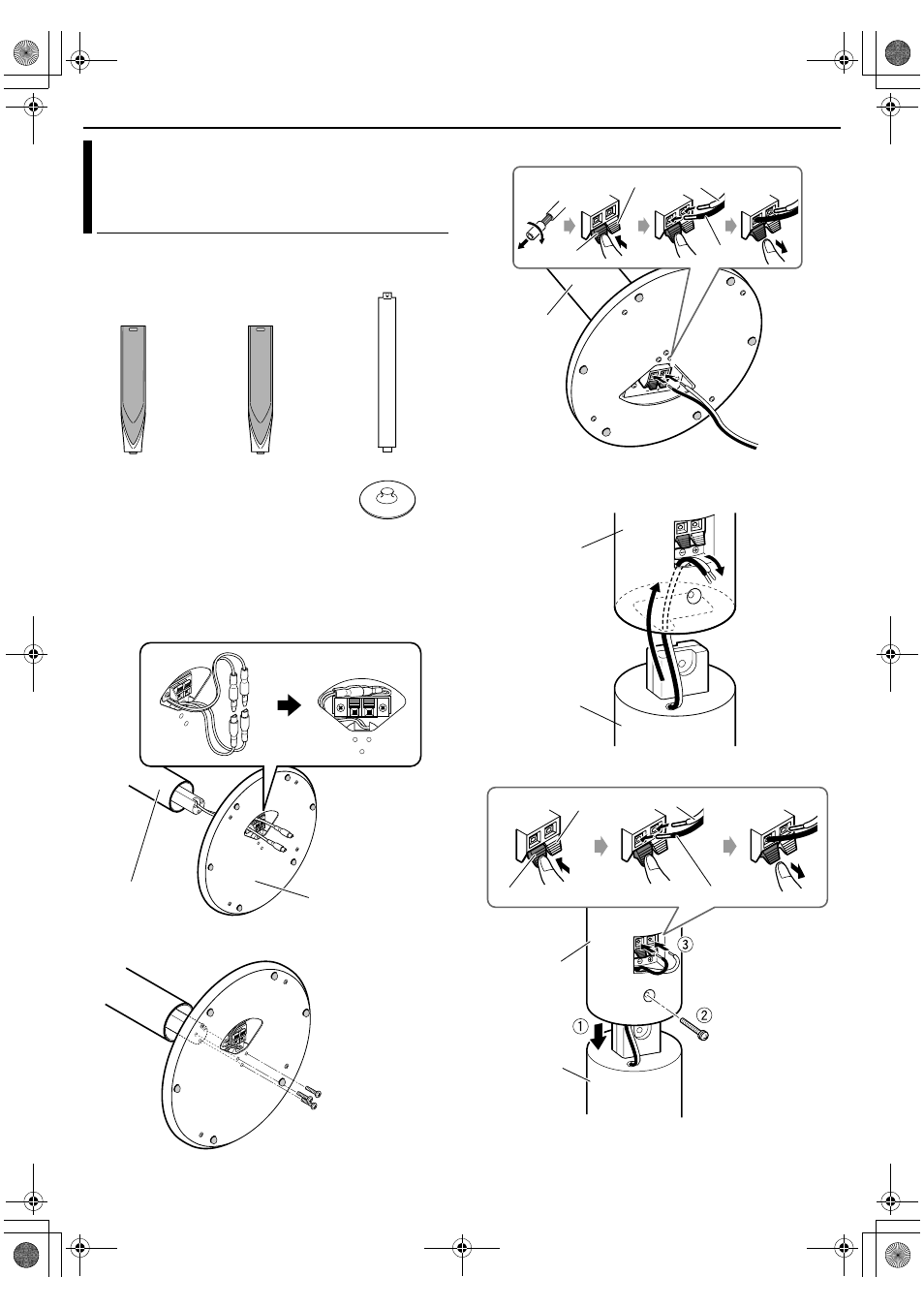

Данная процедура объясняет установку фронтальных
громкоговорителей. Установка передних и объемных
громкоговорителей выполняется одинаково.
Перед установкой^
● Подготовьте крестообразную отвертку Phillips (не входит в
поставку).
● Не роняйте любые части аппарата при установке, в противном
случае, они могут повредить пол или нанести травмы.
1
2
3
4
5
Установка фронтальных и
объемных
громкоговорителей
Передний
громкоговоритель
(х2)
Объемный
громкоговоритель
(х2)
Стойка (х4)
Панель основания (x4)
Панель
основания
Стойка
Винт M4 x 55 мм
(входит в
поставку)
Красный Белый
Черный Черный
Стойка
Стойка
Громкоговоритель
Красный Белый
Черный Черный
Громкоговоритель
Стойка
Винт M5 x 25 мм
(входит в поставку)
Данная страница для TH-R3
