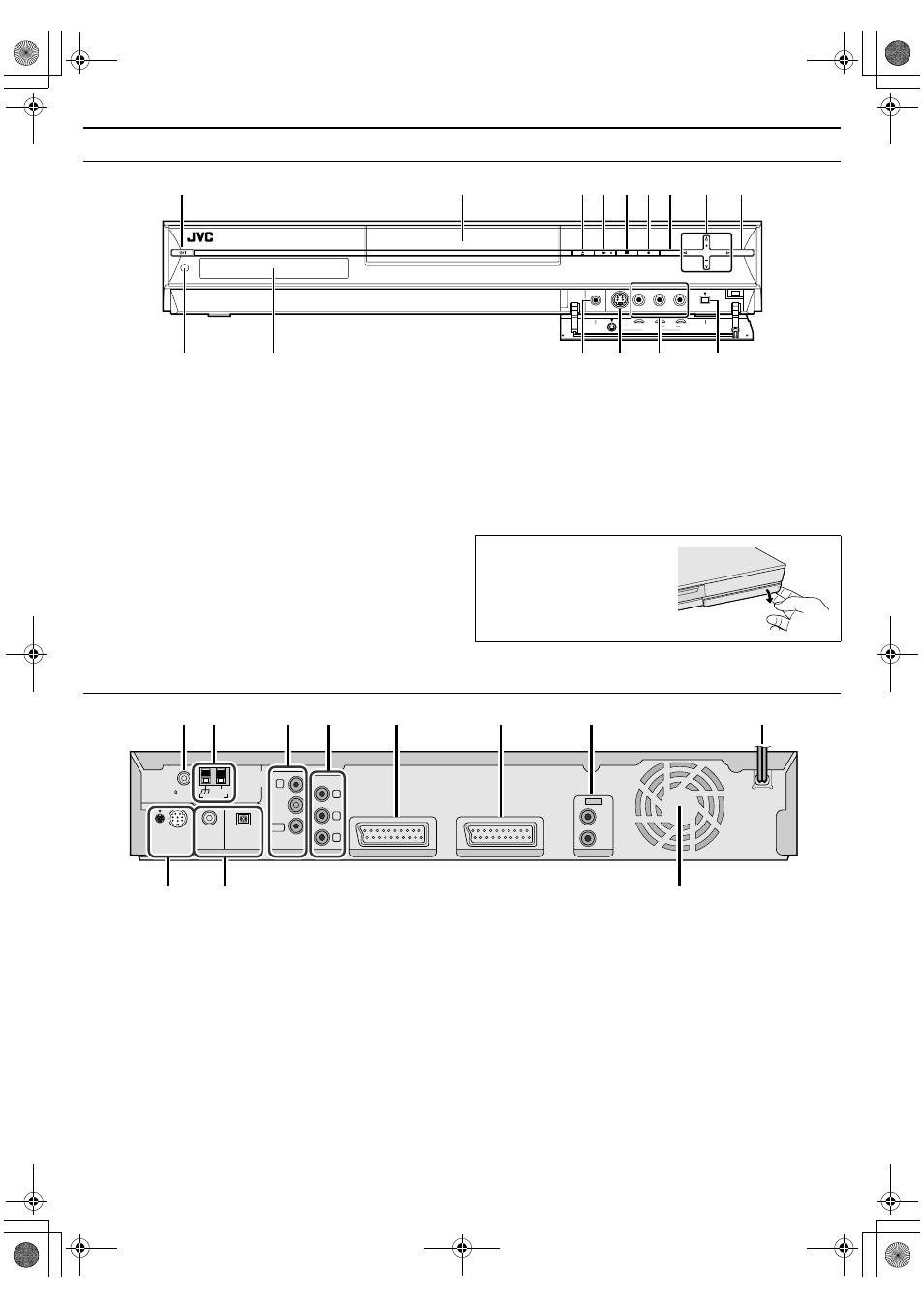

УКАЗАТЕЛЬ
ВИД СПЕРЕДИ
A Кнопка режима ожидания/включения (
A)
B Лоток для дисков
C Кнопка извлечения лотка (
M) A стр. 5
D Кнопка воспроизведения (
I) A стр. 25
E Кнопка остановки (
o) A стр. 25
F Кнопка записи (
R) A стр. 39
G Кнопка ввода (ENTER) A стр. 28
H Кнопка громкости (VOL +/–) A стр. 26
Клавиши выбора (
FGD E) A стр. 28
I Кнопка источника аудио (SOURCE) A стр. 44
ПРИМЕЧАНИЕ:
Кнопки ENTER (G) и клавиши выбора (H) на аппарате могут
использоваться только для
AОпределение нужной сцены с
использованием меню DVD
B (A стр. 28).
J Датчик ПДУ A стр. 9
K Передняя дисплейная панель A стр. 8
L Разъем для наушников [PHONES] A стр. 26
M Выходной разъем S-Video [S-VIDEO] A стр. 68
N Входные разъемы Video/Audio [VIDEO/AUDIO (L(MONO)/
R)] A стр. 68
O Входной разъем DV [DV IN (A*)] A стр. 66
*
A
(i.Link) означает промышленную спецификацию IEEE1394-1995
и ее разновидности. Логотип
A
используется для обозначения
продуктов, совместимых со стандартом i.Link.
Вид сзади
A Входной разъем FM антенны [FM 75 K COAXIAL]
A стр. 12
B Входной разъем AM антенны [AM LOOP] A стр. 12
C Входной/выходной разъемы VHF/UHF антенны
[TV ANTENNA IN/OUT] A стр. 11
D Разъемы компонентного выхода видеосигнала
[COMPONENT VIDEO OUT (Y/P
B
/P
R
)] A стр. 11
E Разъем линейного входа/выхода L-1
[L-1 INPUT/OUTPUT] A стр. 11, 69, 70, 72
F Разъем линейного входа/декодера L-2
[L-2 INPUT/DECODER] A стр. 69, 70, 72
G Разъем выхода аудиосигнала [AUDIO OUTPUT] A стр. 11
H Сетевой шнур A стр. 16
I Разъем подключения сабвуфера
[TO SP-PWR1/SP-PWR3] A стр. 16
J Разъемы цифрового аудио выхода
[L-1/L-2 DIGITAL INPUT (COAXIAL/OPTICAL)] A стр. 16
K Охлаждающий вентилятор
●
Он препятствует повышению температуры внутри
аппарата.
Не удаляйте его.
●
Установите аппарат так, чтобы не заблокировать область
вокруг вентилятора.
●
После выключения аппарат может на некоторое время
нагреться, поскольку охлаждающий вентилятор перестает
работать. Тем не менее, охлаждающий вентилятор может
быть приведен в действие в следующих случаях;
^ В режиме ожидания автоматической записи
спутниковой программы (A стр. 55), незадолго до
времени начала записи VPS/PDC (A стр. 51).
^ Если вы подсоединили к [L-2 INPUT/DECODER],
декодер или спутниковый приемник, а
AL-2 SELECTB
установлен в
ASAT VIDEO/RGBB или ASAT S-VIDEO/RGBB.
(A стр. 71)
VOL
SOURCE
ENTER
PHONES
DV IN
INPUT F1
VIDEO L(MONO)
AUDIO
R
S-VIDEO
B
C D E F G
H I
A
K
J
L
N
M
O
Чтобы открыть закрытые
разъемы, слегка нажмите на
крайнюю правую часть PULL-
OPEN, а затем потяните и
снимите медленно крышку.
PULL-OPEN
FM 75 COAXIAL
AM LOOP
OPTICAL
COAXIAL
TO SP - PWR1
SP - PWR3
AM EXT
IN
OUT
TV ANTENNA VIDEO OUT
L-1 INPUT / OUTPUT
OUTPUT
L-2 INPUT / DECODER
L-1/L-2 DIGITAL INPUT
FM/AM
ANTENNA
AUDIO
RIGHT
LEFT
Y
P
B
P
R
COMPONENT
A
D
E
G
H
C
B
F
J
K
I
