УСТАНОВКА ВАШЕГО НОВОГО АППАРАТА
12

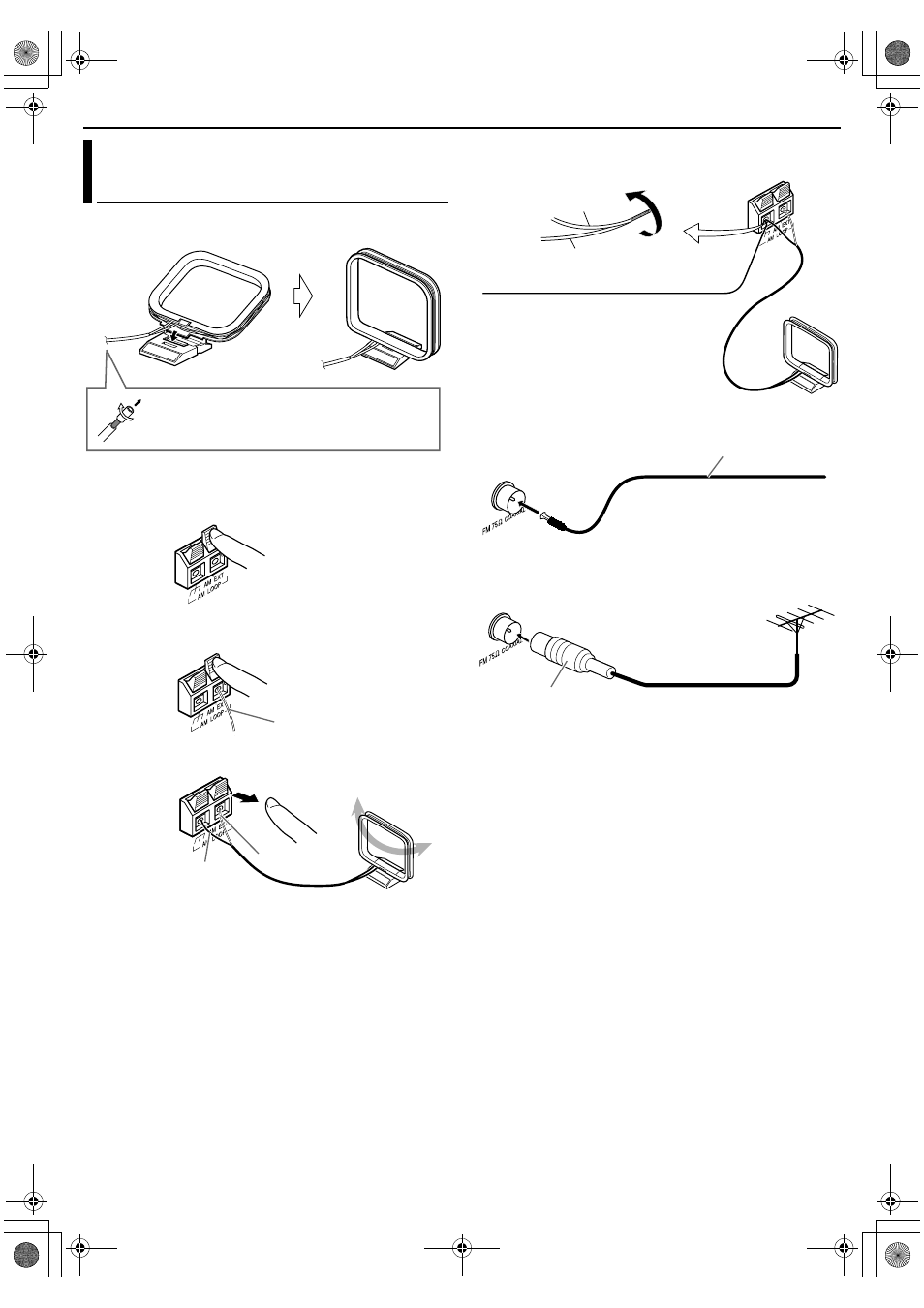

8 AM антенна
Установка входящей в комплект AM антенны
Подключение AM антенны
1
2
3
● Поворачивайте антенну, пока не достигните оптимального
приема частот в диапазоне АМ.
ПРИМЕЧАНИЕ:
Убедитесь в том, что провода антенны не дотрагиваются до
любых других разъемов, соединительных проводом и шнуров
питания. В противном случае возможны помехи во время
приема сигнала.
Если прием плохой
8 FM антенна
Если прием плохой
ПРИМЕЧАНИЕ:
Рекомендуем использовать коаксиальный кабель для FM
антенны, так как он надеждно защищен от помех.
Подключение FM и AM
антенн
Если провод антенны покрыт изоляционным
покрытием, разверните и снимите
изоляционное покрытие.
Центральный
аппарат
Кабель антенны
Белый
Черный
Центральный аппарат
Рамочная AM
антенна
Внешняя антенна с одним проводом с
виниловым покрытием
(не входит в поставку)
FM антенна (входит в поставку)
Растяните входящую в поставку
FM антенну горизонтально.
Центральный аппарат
Центральный аппарат
Внешняя FM антенна
(не входит в поставку)
Стандартный (75 K коаксиальный) разъем
