Усовершенствование системы – Инструкция по эксплуатации Panasonic CQ-DFX972N
Страница 36
36
CQ-DFX972N
Усовершенствование системы

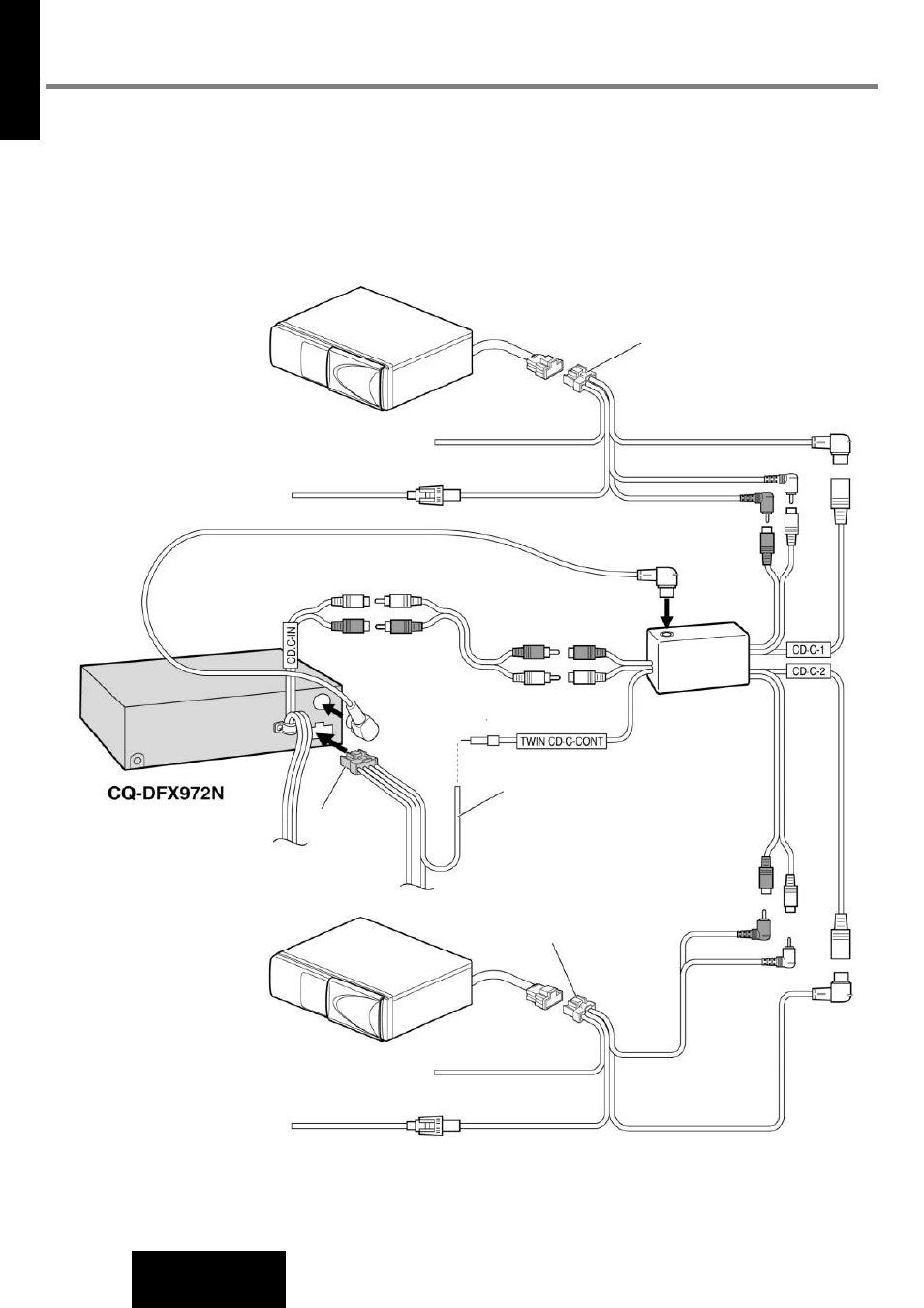

Пример 2: Подключение двух CD-чейнджеров
Комбинация: два CD-чейнджера (CX-DP9061EN)
Примечание:
Чтобы подключить два CD-чейнджера, необходимо дополнительно приобрести селектор
для двух CD-чейнджеров (CA-CD55EN).
Кабель DIN
Кабель DIN
Кабель RCA
Кабель RCA
Разъем питания
(Поставляется с CX-DP9061EN)
Провод заземления (черный) Подсоединяется к
зачищенному металлическому участку шасси автомобиля.
Кабель DIN
(Поставляется
с CA-CD55EN)
Кабель RCA
(Поставляется
с CA-CD55EN)
Провод управления двумя
CD-чейнджерами
(коричневый с белой полосой)
Соединитель питания
(Поставляется с CX-DP9061EN)
Провод заземления (черный) Подсоединяется к
зачищенному металлическому участку шасси автомобиля.
Аккумуляторный провод (желтый)
К автомобильному аккумулятору,
для непрерывной подачи
+12 В постоянного тока.
3 Соединитель
питания
Аккумуляторный провод (желтый)
К автомобильному аккумулятору,
непрерывная подача +12 В
постоянного тока.
(Л) (белый)
(П) (красный)
(П) (красный)
(П)
(красный)
(Л)
(белый)
(П)
(красный)
(Л)
(белый)
CD-чейнджер
с распознаванием
CD-текста CX-DP9061EN
CD-чейнджер
с распознаванием
CD-текста (CX-DP9061EN)
Селектор для двух
CD-чейнджеров
(CA-CD55EN)
(Л) (белый)
