35
Подключение электрических проводов
(продолжение)
CQ-DFX972N
Разъем питания
(Поставляется с CX-DP9061EN)
Кабель RCA
Сабвуфер
* Для использования в качестве
монофонического усилителя
(мостовое соединение)
Кабель DIN
3 Разъем
питания
Кабель RCA
(опционный)
Кабель RCA
(опционный)
Кабель RCA
(опционный)
Соединитель ISO B
(коричневый)
(Л) (белый)
(П) (красный)
(Л) (белый)
(П) (красный)
(Л) (белый)
(П) (красный)
(белый)
(Моно)
(красный)
Провод заземления (черный) Подсоединяется к
зачищенному металлическому участку шасси автомобиля.
Аккумуляторный провод (желтый) К автомобильному
аккумулятору, непрерывная подача +12 В постоянного тока.

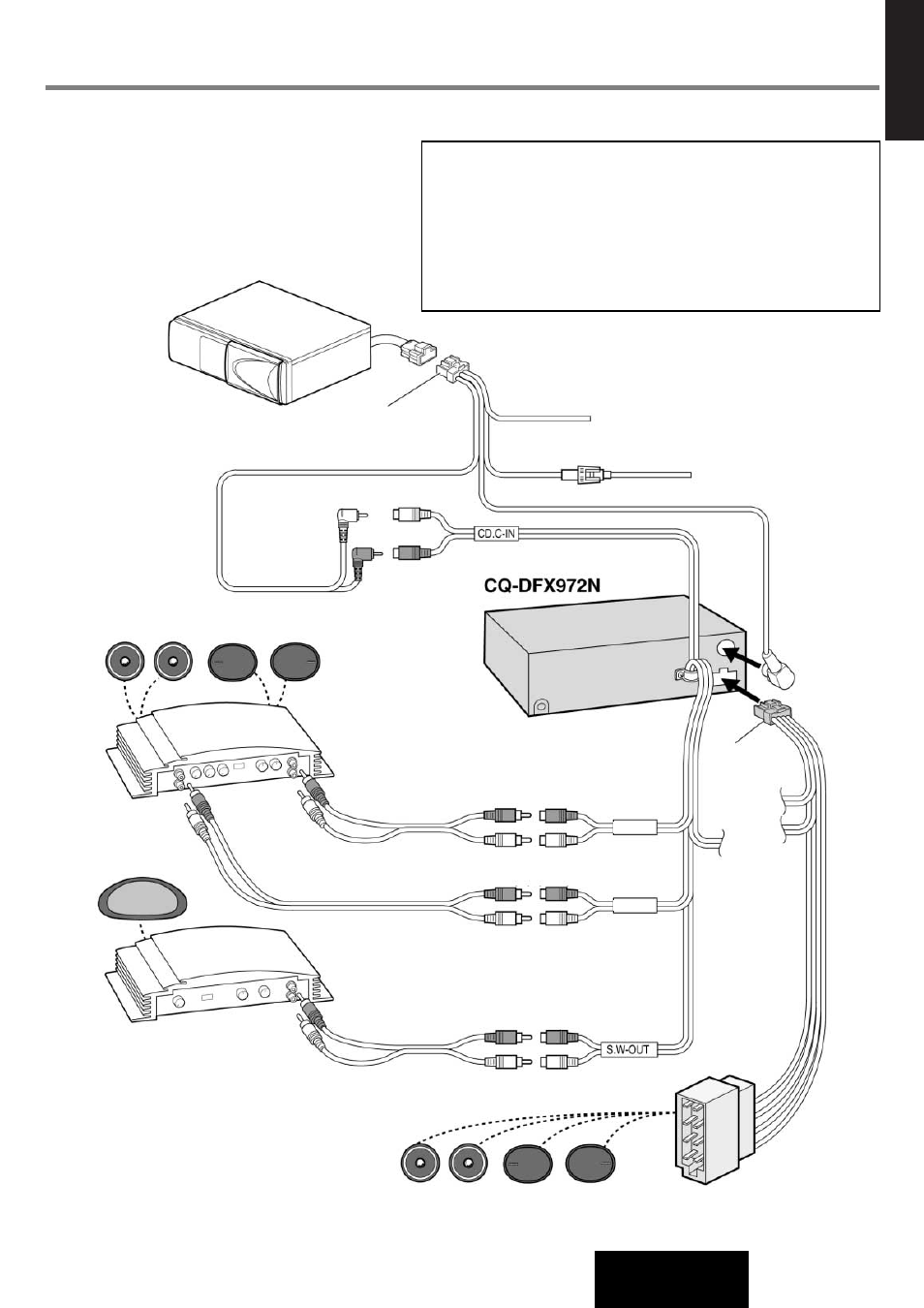

Усовершенствование системы
Пример 1: 9 динамиков и CD-чейнджер
Комбинация: CD-чейнджер (CX-DP9061EN),
4-канальный усилитель мощности (CY-M9054EN)
и стерео/моноусилитель мощности (CY-M7052EN)
• Данное устройство может быть подключено к опционному
CD-чейнджеру (CX-DP9061/ DP9060EN, CX-DP88N,
CX-DP801/DP803EN, CX-DP601EN) и опционному удлинительному
кабелю.
• За подробностями обратитесь к ближайшему авторизованному
дилеру Panasonic.
• Для подключения к CD-чейнджеру обратитесь к инструкции
по эксплуатации CD-чейнджера (CX-DP9061/ DP9060EN,
CX-DP88N, CX-DP801/DP803EN или CX-DP601EN)
CD-чейнджер
с распознаванием CD-текста
CX-DP9061EN
4-канальный
усилитель мощности
CY-M9054EN
Стерео/моноусилитель
мощности CY-M7052EN
ТЫЛОВОЙ
ФРОНТАЛЬНЫЙ
