29

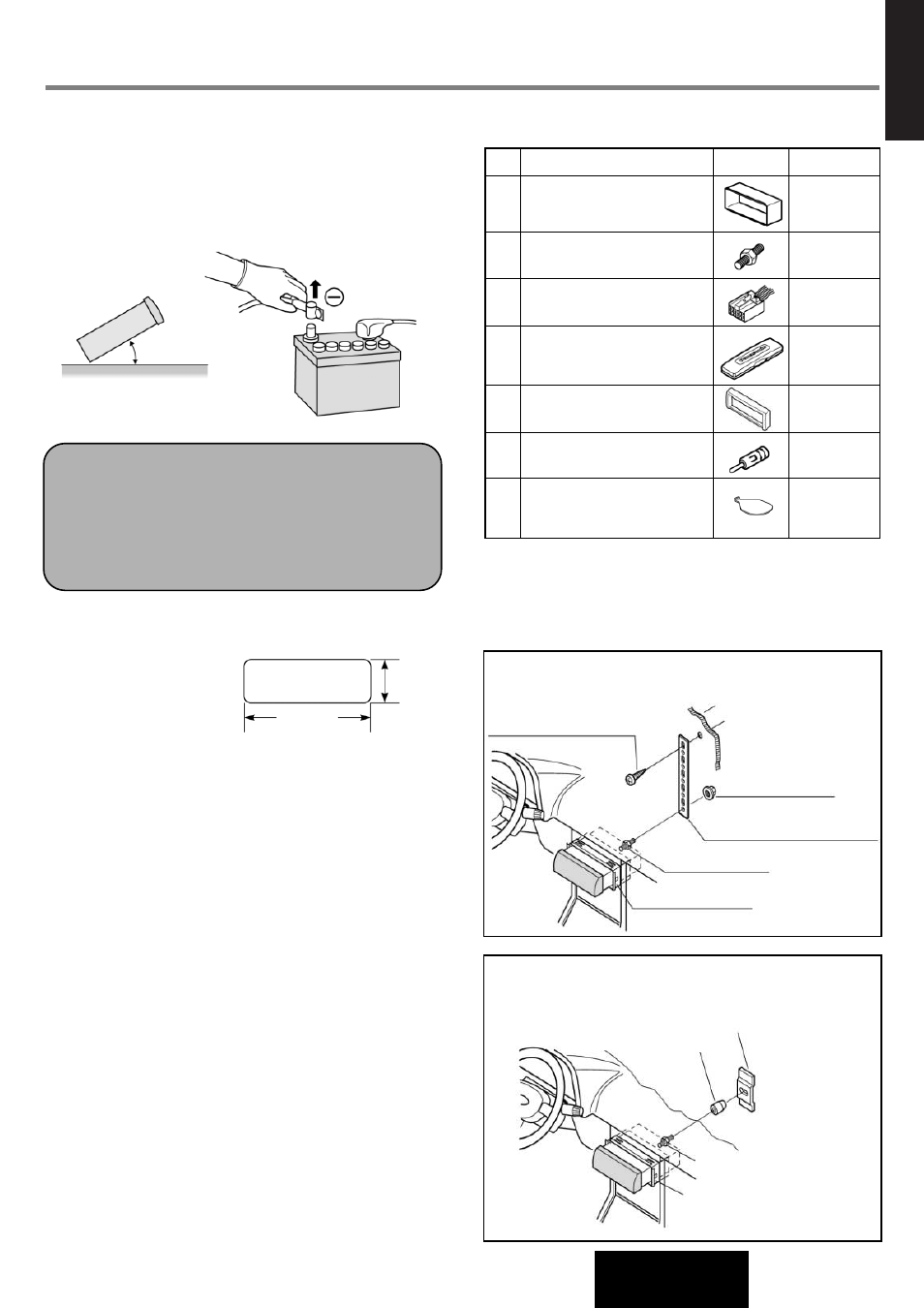

Руководство по инсталляции
CQ-DFX972N
• Перед инсталляцией проверьте работу радио с антенной и
акустическими системами.
• Отсоедините кабель от отрицательной (-) клеммы аккуму-
лятора (см. предупреждение ниже).
• Устройство должно быть установлено в горизонтальном
положении, передняя панель может быть наклонена под
удобным углом, но не более чем на 30°.
Установка в приборной панели
Ниша для установки
Устройство может быть уста-
новлено в любой приборной
панели, имеющей нишу, со-
ответствующую указанным
размерам. Приборная па-
нель должна быть толщиной 4,5 мм – 6 мм, что необходи-
мо для надежного крепления аппарата.
Меры предосторожности при установке
По возможности инсталляция устройства должна про-
изводиться профессиональным установщиком аудио-
аппаратуры.
В случае возникновения трудностей при установке обрати-
тесь в авторизованный сервисный центр Panasonic.
1. Данная система предназначена для работы только с 12-
вольтовым источником постоянного тока (аккумуляторной
батареей) с заземлением отрицательного полюса.
2. При выполнении электрических соединений строго сле-
дуйте схеме (см. стр. 34). Несоблюдение этого требования
может привести к повреждению устройства.
3. Кабель питания (красный) подключайте только после вы-
полнения всех соединений.
4. Проверьте, чтобы аккумуляторный провод (желтый) был
подсоединен к положительной клемме (+) батареи или к
разъему «ВАТ» блока предохранителей.
5. Во избежание короткого замыкания заизолируйте все
оголенные провода.
6. После инсталляции устройства тщательно закрепите все
провисающие провода.
7. Перед подключением к данному устройству дополнитель-
ного оборудования внимательно прочтите прилагающие-
ся к нему инструкции по установке и подключению.
30° или менее
Предупреждение:
Не отключайте клеммы аккумулятор-
ной батареи автомобиля, оснащенного маршрутным или
навигационным компьютером, так как это приведет к ис-
чезновению всех установок, сохраненных пользователем в
памяти компьютера. Вместо этого следует предпринять до-
полнительные меры безопасности для предотвращения
коротких замыканий в процессе установки устройства.
182 см
53 см
Крепежная фурнитура, входящая
в комплект поставки
Методы фиксации задней части устройства
(а) Установка с использованием задней опорной
планки (не входит в комплект)
Самонарезающий винт (не
входит в комплект поставки)
Перегородка между сало-
ном и моторным отсеком
Шестигранная гайка (не
входит в комплект поставки)
Задняя крепежная скоба
(имеется в автомобиле)
Задняя опорная планка
(не входит в комплект поставки)
Резиновая накладка
(приобретается отдельно)
2 Крепежный болт
1 Монтажный кожух
2 Крепежный болт
1 Монтажный кожух
(б) С помощью резиновой накладки
(не входит в комплект)
№ Наименование
Рисунок
Количество
1
Монтажный кожух
1
2
Крепежный болт (5 мм)
1
3
Разъем кабеля питания
1
4
Футляр для съемной
лицевой панели
1
5
Декоративная окантовка
1
6
Антенный адаптер ISO
1
7
Пластина для демонтажа
устройства
2
