Предупреждения:
• Мы настоятельно рекомендуем Вам пользоваться перчатками при инсталляции устройства, чтобы случайно не пораниться.
• Отгибая монтажные лепестки кожуха при помощи отвертки, будьте осторожны, чтобы не поранить пальцы или руки.
Прежде всего, выполните все электрические соединения, а за-
тем еще раз проверьте их правильность. (См. стр. 34)
Входящий в комплект монтажный кожух 1 разработан
специально для данного устройства. Не пользуйтесь им
для закрепления других моделей устройства.
Вставьте монтажный кожух 1 в нишу
приборной панели и с помощью отверт-
ки прижмите монтажные лепестки.
Монтажные лепестки, которые надо при-
жать, различаются в зависимости от ав-
томобиля. Чтобы надежно установить
устройство, полностью загните все лепе-
стки, так чтобы не было дребезжания.
Закрепите заднюю панель устройства.
После фиксации крепежного болта 2 и разъема
кабеля питания 3, прикрепите заднюю часть уст-
ройства к корпусу автомобиля одним из способов
(а) или (б), описанных на предыдущей странице.
Установите на место декоративную
окантовку 5.
После установки устройства вновь
подсоедините кабель к отрицательной
(-) клемме аккумулятора.
1
2
3
4

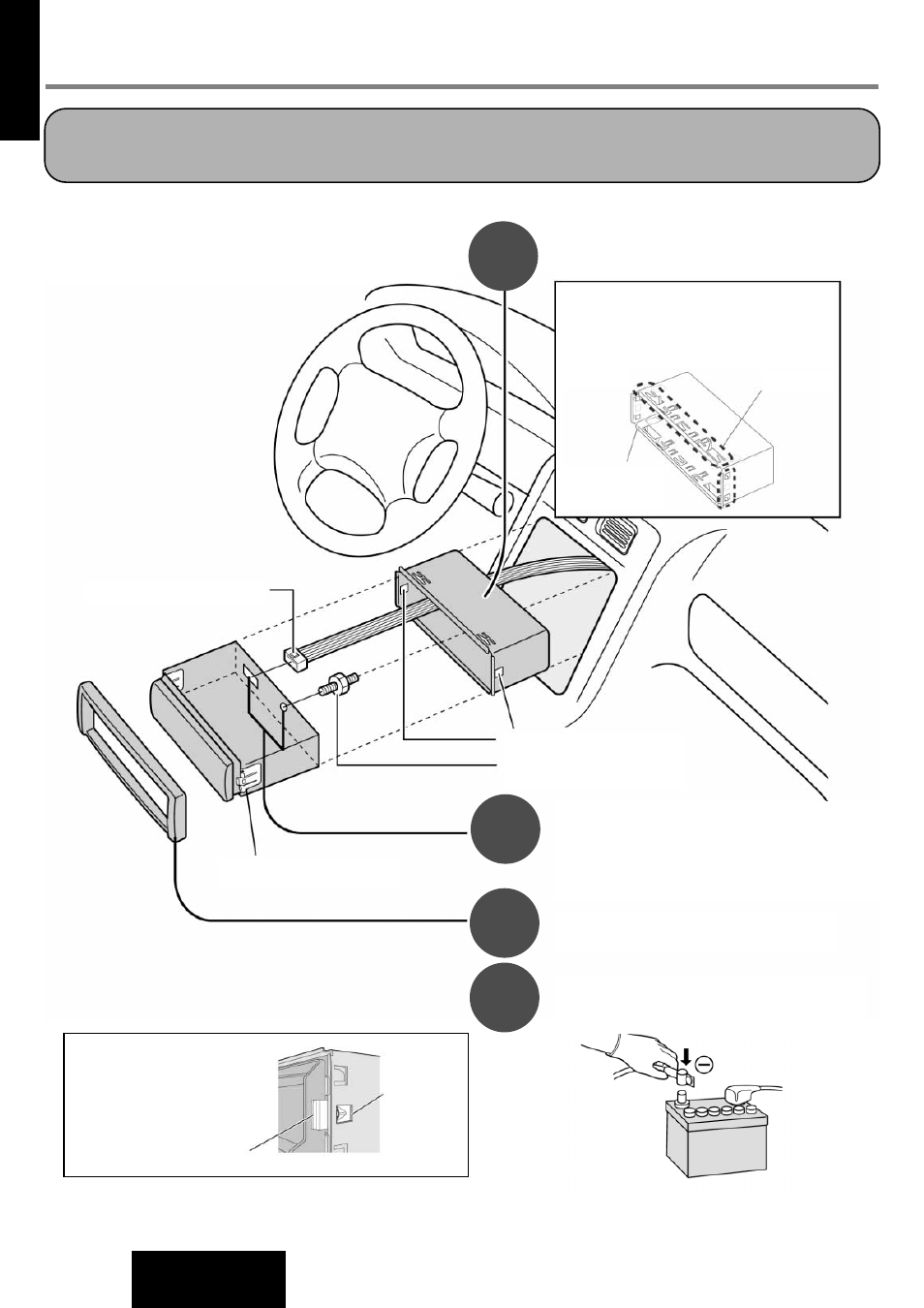

1 Монтажный
кожух
3 Разъем кабеля питания
Монтажные отверстия
2 Крепежный болт
Фиксирующий зажим (*)
Фиксирующий зажим
Монтажное
отверстие
Лепестки Пример:
Прочно зафиксируйте за-
жимы (*) в специальных
отверстиях монтажного
кожуха 1
