34
CQ-DFX972N
Предупреждения:
• Перед подключением системы проверьте соединители, имеющиеся в
Вашем автомобиле (см. стр. 34).
• Данное устройство предназначено для установки в автомобиле, имею-
щем заземление отрицательного полюса 12-вольтового источника тока.
• Во избежание повреждения устройства при выполнении соединений
строго следуйте схеме, приведенной ниже.
• Зачистите концы проводов, сняв примерно 5 мм изоляционного слоя
(только для проводов с соединителями, не отвечающими стандарту ISO).
• Не подключайте разъем питания до завершения всех необходимых со-
единений.
• Во избежание короткого замыкания на шасси автомобиля надежно заи-
золируйте все оголенные части проводов. Свейте все кабели в жгут и не
допускайте соприкосновения разъемов кабелей с металлическими дета-
лями автомобиля.

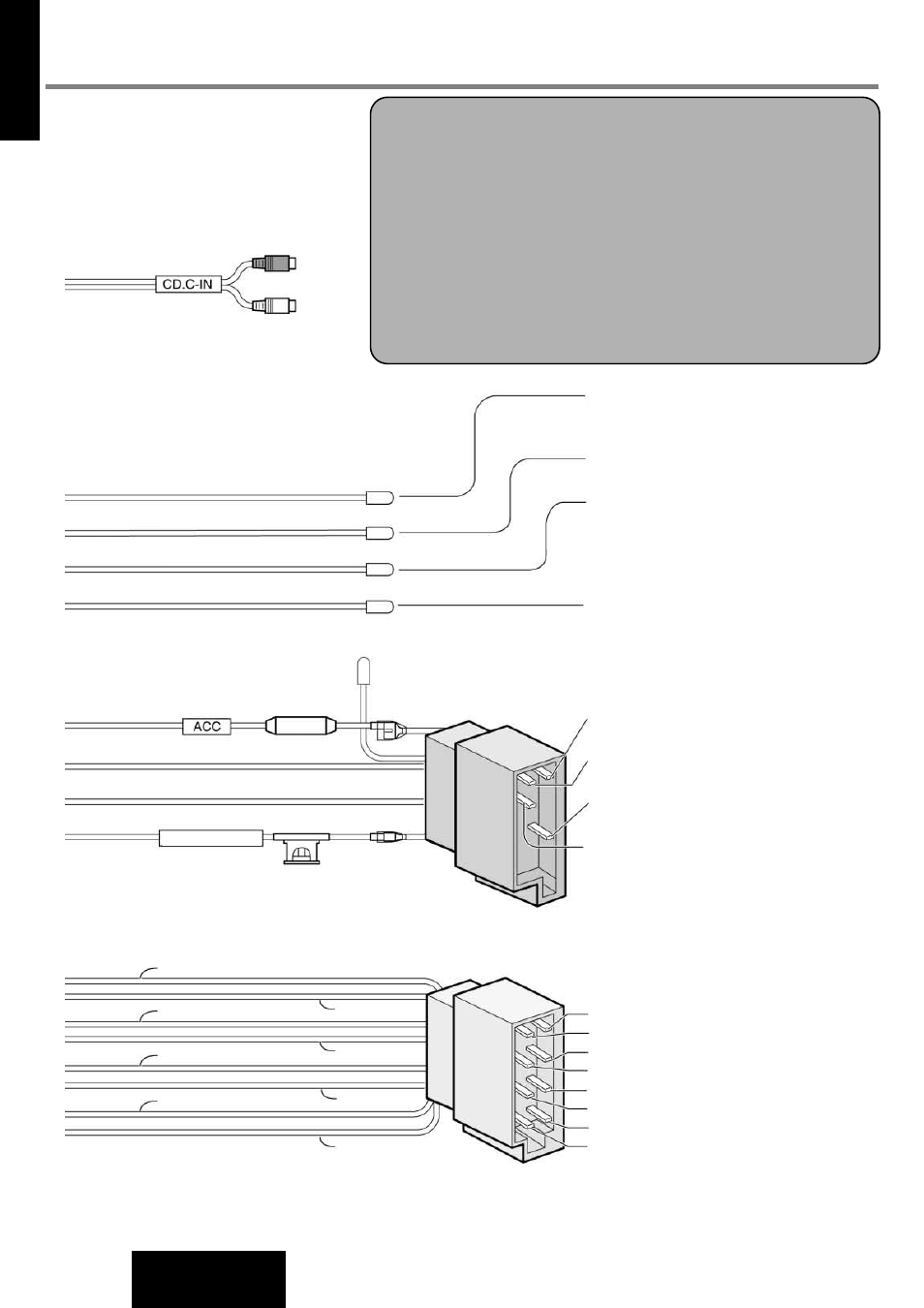

(П) (красный)
(Л) (белый)
(оранжевый)
(коричневый с белой полосой)
(коричневый с черной полосой)
(синий с белой полосой)
А7 (красный)
Сопротивление (1 кОм)
Предохранитель 15 А
Соединитель ISO A (черный)
Соединитель ISO B (коричневый)
А8 (черный)
А5 (синий)
А4 (желтый)
В8 (зеленый с черной полосой)
В6 (белый с черной полосой) В7 (зеленый)
В5 (белый)
В3 (серый)
В1 (фиолетовый)
В4 (серый с черной полосой)
В2 (фиолетовый с черной полосой)
БАТАРЕЯ 15 А
Не используется
Провод для подключения
к входному разъему для
CD-чейнджера
С1: Провод внешнего приглушения звука
(оранжевый). Подключается к разъему Navi Mute
автомобильной навигационной системы Panasonic
или к проводу приглушения звука автомобильного
телефона.
С2: Провод управления двумя CD-чейнд-
жерами (коричневый с белой полосой)
С3: Провод внешнего пульта ДУ
(коричневый с черной полосой) Если Вы
используете внешний пульт ДУ,
произведенный не фирмой Panasonic,
обратитесь к производителю этого изделия
перед подключением.
С4: Провод управления питанием внешнего
усилителя (синий с белой полосой).
К внешнему усилителю.
А8: Провод заземления (черный) Подсоединя-
ется к зачищенному металлическому участку
шасси автомобиля.
А7: Провод питания (АСС или IGN) (красный) К
источнику питания АСС, +12 В постоянного тока
А4: Аккумуляторный провод (желтый)
К автомобильному аккумулятору, непрерывная
подача +12 В постоянного тока
А5: Провод управления реле электропривод-
ной антенны (синий)
(К электроприводной антенне) (макс. 500 мА)
Этот провод не предназначен для использования
с антенной, имеющей переключатель привода.
Примечание: Электроприводная антенна выдви-
гается автоматически при включении устройства.
Провода динамиков
В8 Левый тыловой динамик -
В7 Левый тыловой динамик +
В6 Левый фронтальный динамик -
В5 Левый фронтальный динамик +
В4 Правый фронтальный динамик -
В3 Правый фронтальный динамик +
В2 Правый тыловой динамик -
В1 Правый тыловой динамик +
